一种新型玉米倒伏收获辅助喂入装置
来源:本站整理  作者:佚名  2013-06-21 09:06:46

    一、玉米收获现状及存在的问题
    玉米是我国三大主要粮食作物之一,在粮食生产中占有极其重要地位。而当前玉米收获仍存在着很大的问题,如倒伏玉米的收获等等,是制约玉米机械化发展的一个重要因素。尤其是在东北地区,玉米收获期晚,基本要在上冻以后,收获条件较为艰苦,而玉米植株高,遇到大风天气茎秆易倒伏,如再遇早雪则收获更为艰难。因此,玉米倒伏收获是多年来困扰广大种植户和有机户的一项重大难题,一直未得到很好的解决,如遇特殊年景,如2012年秋涝及初冬早雪,则显得尤为突出,大面积作物倒伏后被早雪覆盖,未得以及时收获,给农户造成了巨大的经济损失。

    二、现有玉米收割机收获倒伏玉米存在的困难
    市场现有的玉米收割机如无人割台等,皆因两侧未加装喂入绞龙,也没有其他辅助喂入装置,在收获倒伏玉米秸秆时,作物易产生拥堵而喂入不进去,使得收获无法进行。

    正常条件下,玉米收获机的作业原理是:收获机工作时,分禾器尖对准两行玉米中间,从玉米茎秆的下部插入行间,将植株扶正,并引导茎秆进入两组回转的带拨齿的拨禾链,拨禾链将茎秆引入摘穗板和拉茎辊的工作间隙中,由相对回转的拉茎辊将其向下方强制拉出,果穗到达拉茎辊上方的摘穗板时,由于果穗直径大于摘穗板的间隙,被阻挡在摘穗板处,而茎秆被拉茎辊继续向下拉引,果穗从而被摘离,已摘下的果穗再被送入联合收获机的脱粒装置,进而脱粒和清粮,被拉茎辊拉下的茎秆被切碎后抛撒还田。

    然而遇到秸秆大面积倒伏时,正常的作业就无法进行。倒伏的秸秆基本上都是折断后杂乱无章地倒在田间的,收获时分禾器尖从秸秆底部挑起秸秆后,随着机车的前进,挑起的倒伏秸秆就会横担着聚集在割台台面上,形成拥堵而进不到割台螺旋输送绞龙上,使得机车无法作业。

    三、如何解决倒伏玉米喂入不畅的问题

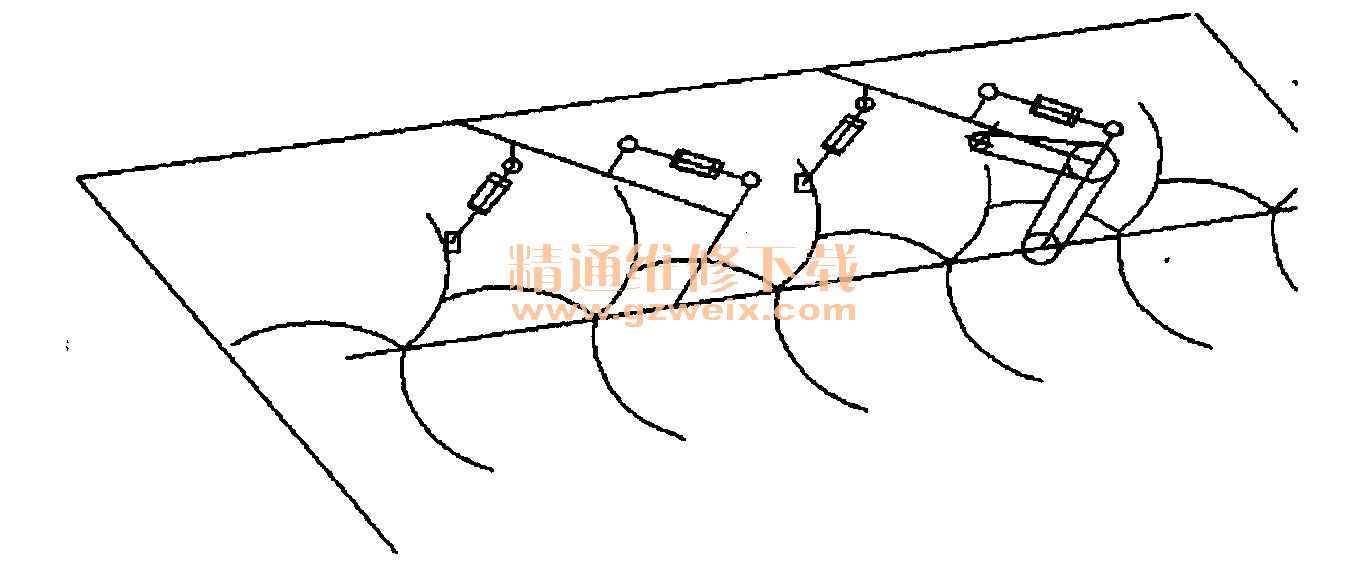

    针对倒伏玉米收获拥堵的问题,市场上也出现了多种解决办法,如各行增加喂入绞龙或其他辅助喂入装置等等,均未得到很好的解决。为此我们多方考察了国内外各种玉米倒伏收获机械,创造性地提出了加装辅助喂入拨禾轮的构想,即在现有玉米割台上增加一套星形拨禾装置,与割台行数相对应。拨禾轮的转速通过原车的调速阀控制,动力通过液压马达传递到拨禾装置的链轮上,带动星轮转动。由原车的分配器控制油缸来调整拨禾轮前后、上下位置。国产机型可加装电磁离合器来进行转速控制和位置调整。收获站秆作物不需拨禾轮工作时,可通过分配器控制将拨禾轮升起不用,收获倒伏作物时再降下来使用。作业时在驾驶室即可根据需要对扶倒拨禾轮进行升降、前后位置及转速的调整,操作极为方便。其结构示意简图如下:

    主要技术参数:
    1.适应机型:凯斯、迪尔、E5, 10等系列玉米收获机;
    2.工作速度(m/s);1.5~2.5;
    3.工作行数:6行//8行;
    4.拨禾轮直径:1000 mm;
    5.拨禾轮转速:机车前进速度的1.2~1.5倍;
    6.拨禾轮传动调节方式:机液或机电传动控制;
    7.T-效:15~20亩/h。
    作业过程:收获倒伏玉米时,通过分禾器将倒伏的秸秆挑起,呈弧形滑切状的星形拨禾轮将聚集成堆的倒伏秸秆滑拨进割台,同时疏松开拥堵的秸秆使之不在割台上集堆堵塞,这样就可以达到收获倒伏玉米的效果。

    2012年出现了前所未有的秋涝和早雪天气,使得前期地涝,收割机无法下地,后期上冻后大面积倒伏的玉米没有适宜的机车收获。我们研制的这种扶倒拨禾轮就发挥了其特有的功能,经实地作业使用,达到了很好的效果,实现了大面积倒伏玉米的收获,给广大农户带来了福音。同时,加装了该扶倒拨禾装置的玉米割台,大大提高了其适应性和可靠性,尤其是解决了以往遇到倒伏玉米无法作业的弊病,因此市场保有量非常之大的玉米割台,迫切需要加装这种能收获倒伏玉米的新型扶倒拨禾装置,且该装置也可与现有玉米割台生产厂家配套生产,使原有的玉米割台在性能和结构上更加完善。因此,该拨禾装置无论是对生产厂家还是用户来说,其经济和社会效益都是非常可观的,市场前景极为广阔。

    此外,市场上也有各种类似型式的拨禾轮改装,皆因拨禾齿型式或强度差,或机械操控调整不便等,均未达到良好的效果。我公司研制的这种新型的玉米扶倒拨禾轮,以其独到的适应性、操控性及作业效果得到了用户的认可,是玉米倒伏收获的首选装置。
