摘要：本文运用质量技术的理论和方法，本着以农机故障排除为导向的现代质量管理理念，以2BJQ系列气吸式精密播种机为例，介绍了排列图法、因果分析图法和对策表法等几种质量技术在农机故障排除实际生产工作中的联合应用，并提出了解决2BJQ系列播种机故障的具体措施和方法。
0 引言
农机故障的准确“诊断”在农机使用与维修中起着至关重要的作用，不仅可以节省大量的人力、物力和资金，尤其是在农忙的季节，可以节省宝贵的时间。在众多的质量技术中，很多质量技术之间具有密切的内在联系，尤其值得注意的是，由于多数质量技术的理论都是建立在数理统计基础之上的，其单独使用远远不如联合使用这些技术的效果好。之所以某些质量技术必须联合应用才能起到更好地控制效果，是因为它们彼此之间存在着逻辑因果关系，而且联合使用质量技术，不仅可以互相补充彼此的判断，还可以互相验证彼此之间的结论。下面以2BJQ系列气吸式精密播种机（以下简称2BJQ系列播种机）为例介绍几种常用质量技术在农机故障排除中的联合应用，以提高农机故障“诊断”的准确性，从而极大地提高农机使用与维修的效率。
1 2BJQ系列播种机特点

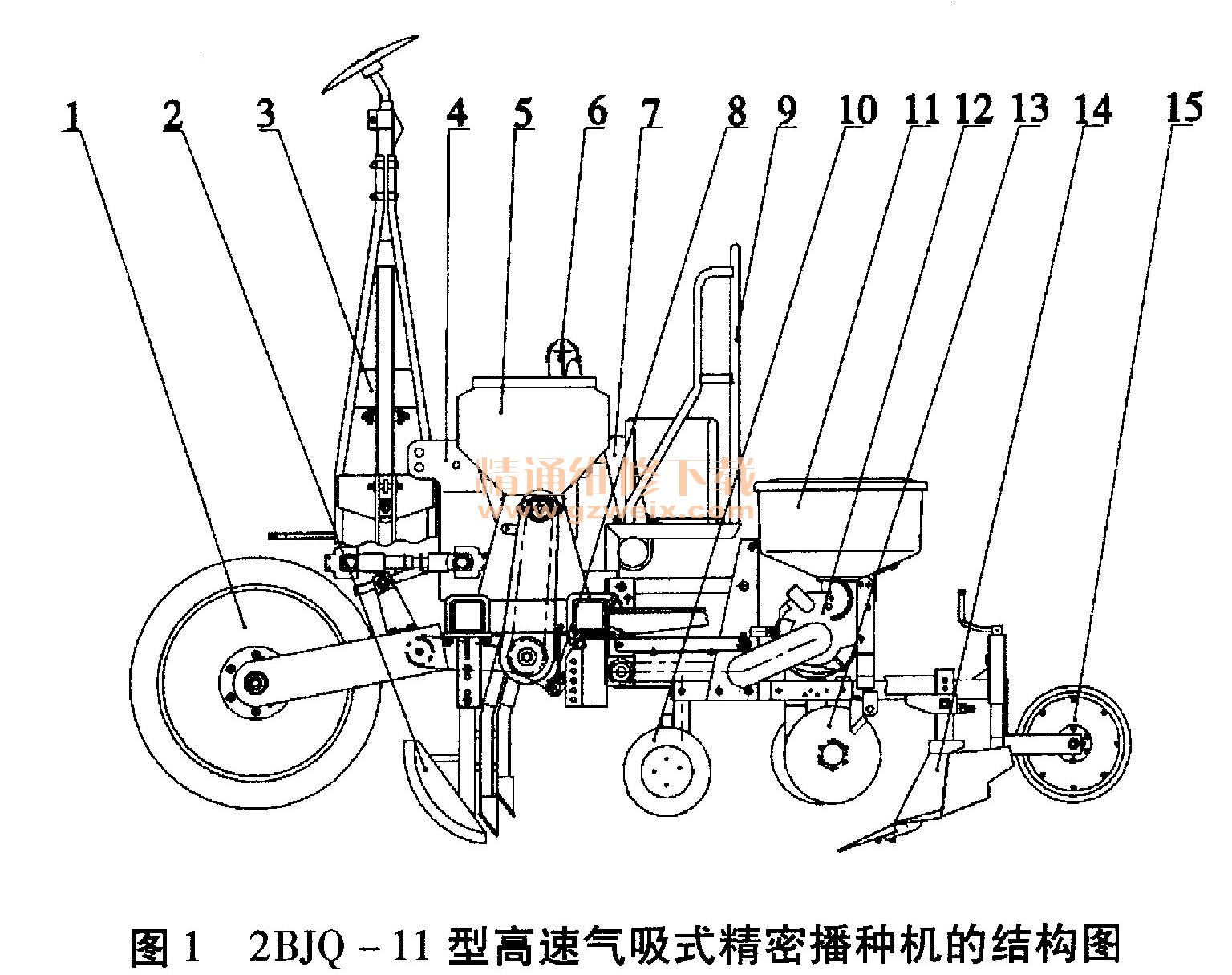

2BJQ系列气吸式精密播种机，是黑龙江省农业机械工程科学研究院联合哈尔滨沃尔科技有限公司，共同在吸收美国、法国和意大利最新推广应用的气吸式精密播种技术和关键部件优点的基础上，结合我国自然经济条件和农艺要求研制成功的具有国际先进水平的新一代大豆、玉米通用型气吸式精量点播机。整机的主要特点是适用性强、农艺技术先进和通用性广，通过更换工作部件以及改变安装方式可实现垄作播种、平作播种、免耕播种、耕整后播种、施肥播种、中耕追肥培土、双条精量播种和单条精密点播等田间作业。其中，该系列机型中2BJQ-11型高速气吸式精密播种机的结构如图1所示。
2BJQ-11型高速气吸式精密播种机主要是由支承轮总成1、划印器总成3、机架总成4、肥箱总成5-、风机总成6、主吸气管7、传动系统8、播种单体总成（包含脚踏板9、复土装置（或除障器）10、种箱11、1QXP-1气吸式排种器12、开沟圆盘13、犁烨组件或覆土圆盘总成14、镇压机构15、覆土圆盘总成和施肥部件2等零部件组成。

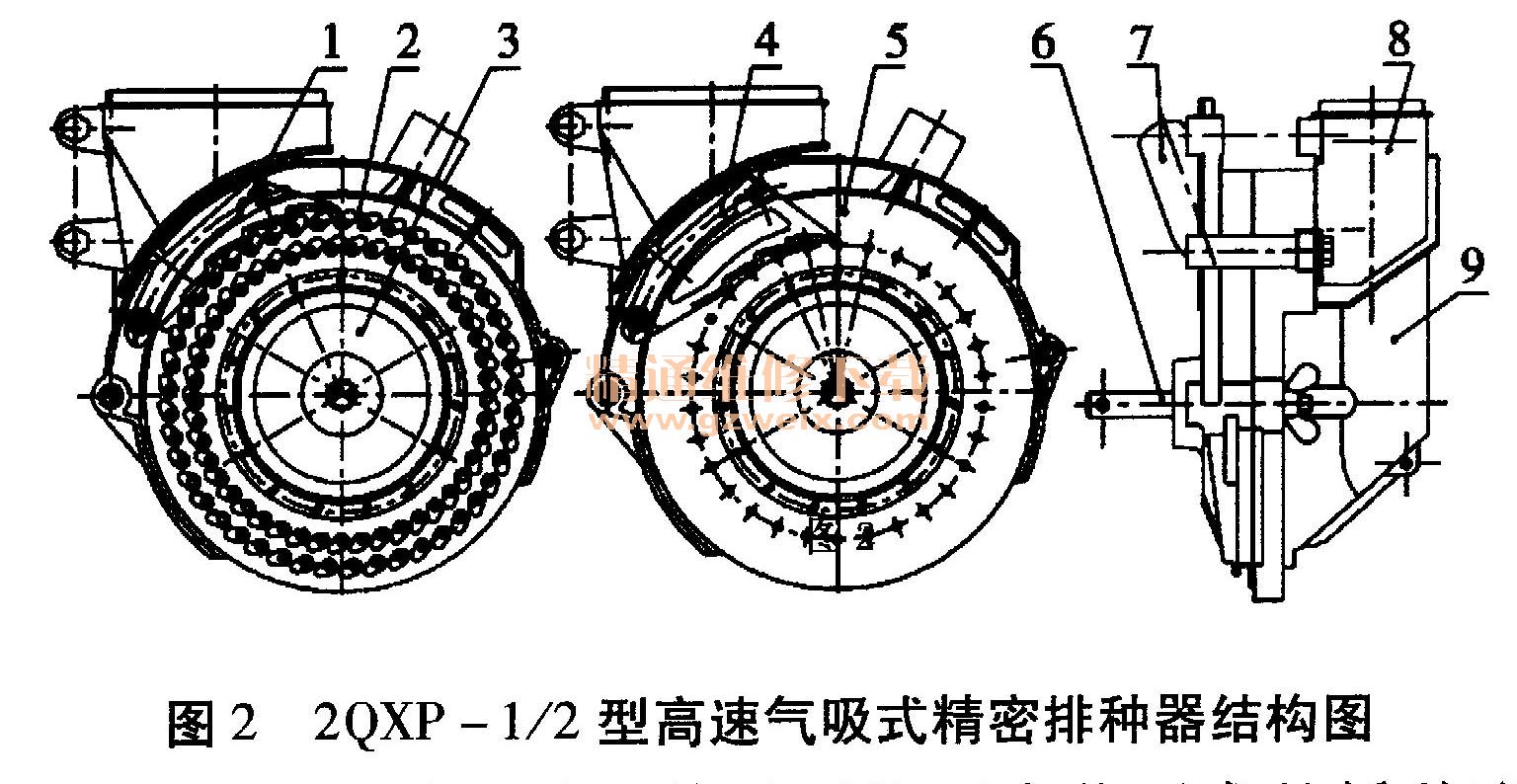

2QXP-1/2型高速气吸式精密排种器是2BJQ系列气吸式精密播种机的核心部件，具有作业速度高，对种子适应性强、破损率低等优点。该排种器的工作原理是利用空气负压原理实现吸种和排种。2QXP-1/2型高速气吸式精密排种器结构如图2所示
排种器的作用就是将种子按照农艺要求的播种形式均匀地排出。播种单体上的2QXP-1/2型高速气吸式精密排种器主要由大豆剔种刀1、大豆播种盘2、搅种轮3、玉米剔种刀4、玉米播种盘5、排种轴6、排种器壳体总成7、排种器接口8、排种器盖总成9等零部件组成。
2 2BJQ系列播种机常见故障
2BJQ系列播种机用户在使用、保养和保管过程中，因未严格按要求进行，常常会出现各种故障，甚至对机器造成各种损坏，因此必须解决问题，及时排除故障。2BJQ系列播种机常见故障种类如下：①整机稳定性差或不易入土；②支承轮不转或打滑；③邻界行距过大或过小；④排肥情况不好；⑤排种情况不好，种子株距不正常；⑥排种单体拖堆、堵塞等。
3 质量技术在2BJQ系列播种机故障排除中的联合应用

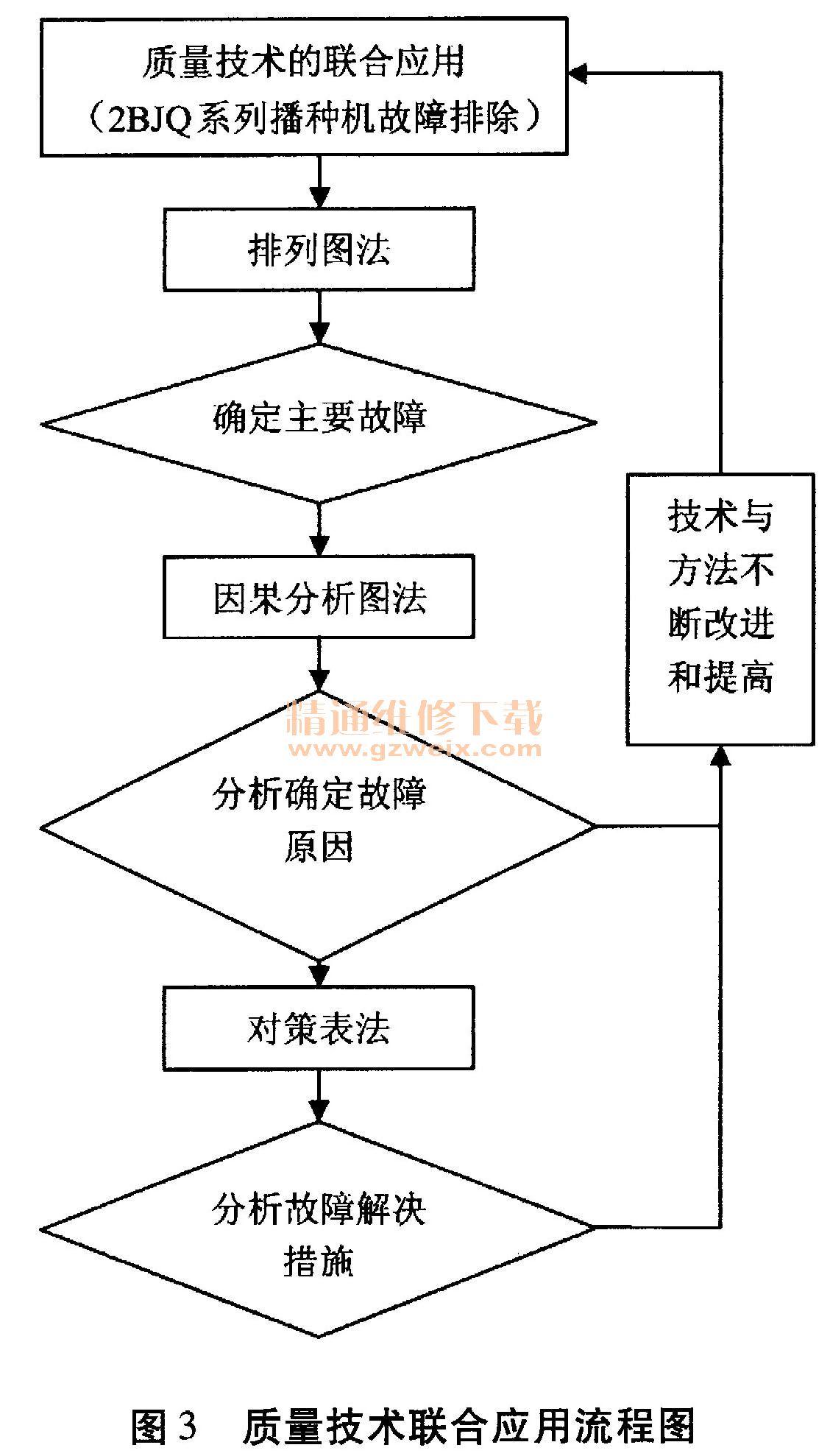

质量技术联合应用流程如图3所示。
排列图法、因果分析图法和对策表法等几种质量技术是农机产品故障排除工作中经常用到的，但是根据它们的应用原理，将它们应用到农机产品故障排除工作中并不多。排列图法的原理是首先从众多的缺陷因素中确定关键的几个少数缺陷，并重点分析解决这几个关键的少数缺陷，从而得以实现工作的改进；然后将排列图的几个少数关键因素，分别作为因果分析图的待分析故障特性，做出因果分析图的主干和枝干，主要从“人、机、料、法、环以及测量”方面入手，即5MIE，寻找产生问题的主要原因，通过逐步细化，找到产生问题关键原因，完成因果图的分析；最后采用对策表法（也叫措施计划表）针对因果分析图中确定的产生问题的关键原因，依据问题的严重程度，制定相应的解决方法和预防措施。
3.1排列图法的应用

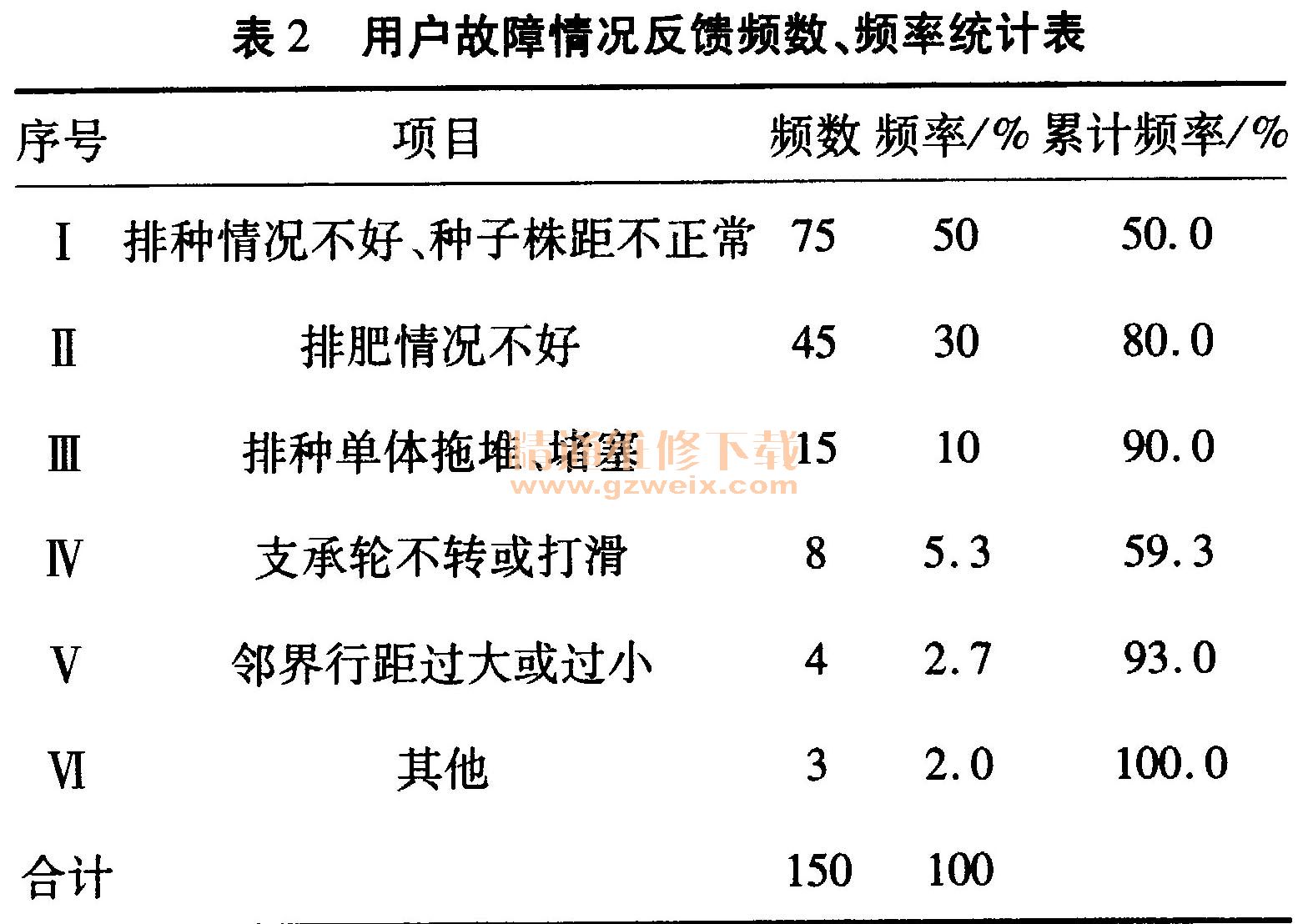

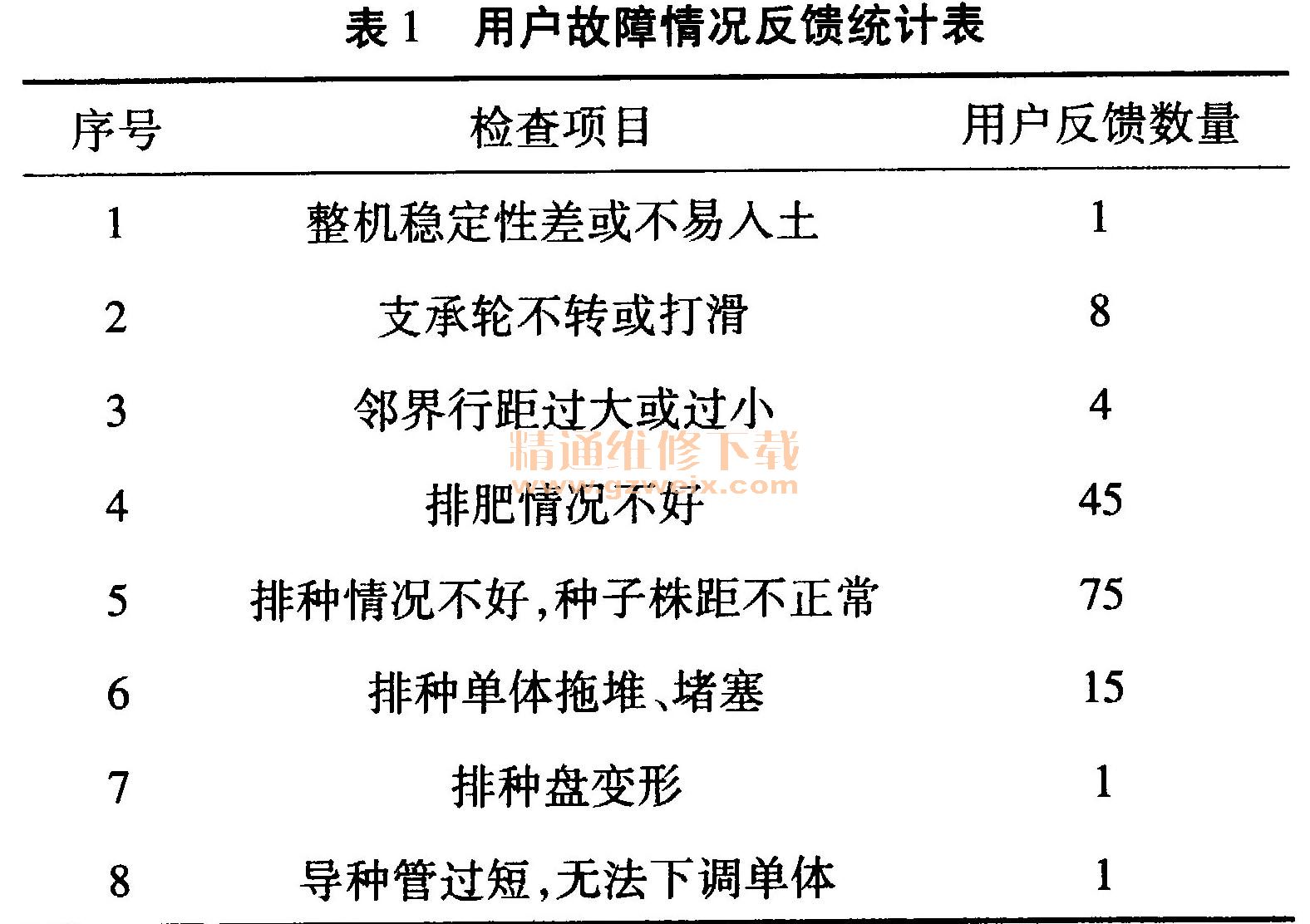

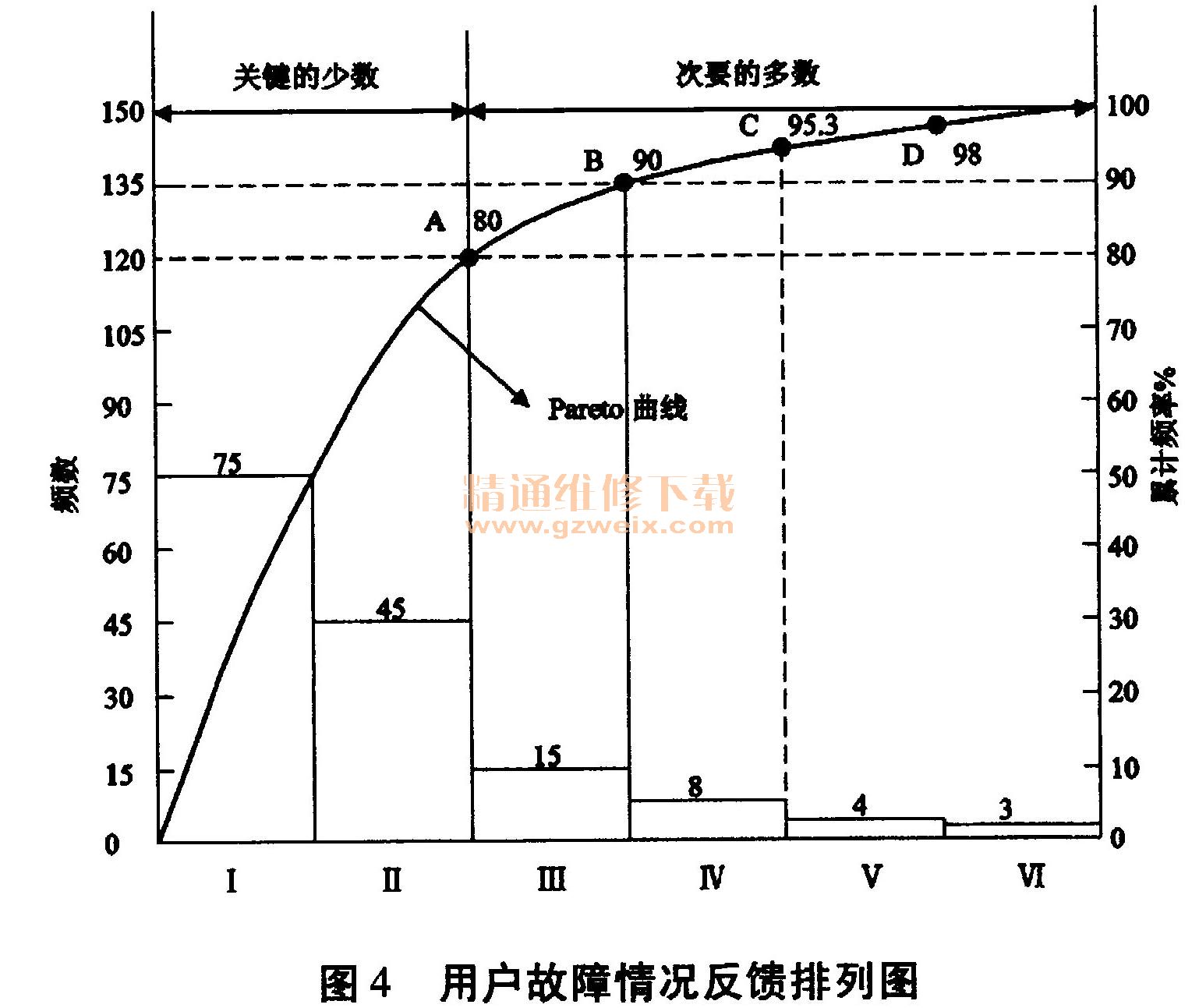

笔者近期对200个2BJQ系列播种机用户进行了故障情况反馈问卷调查，并对其中150个回答问题符合要求的用户调查问卷进行了归纳统计，用户故障情况反馈统计如表1所示。通过排列图法对一些经常出现的故障问题进行分析，将出现的故障问题按照重要程度依次进行排列，绘制用户故障情况反馈频数、频率统计表和用户故障情况反馈排列图，找出具体产生故障的几个主要原因，用户故障情况反馈频数、频率统计如表2所示，用户故障情况反馈排列如图4所示。2BJQ系列播种机用户故障情况反馈排列图的观察与分析如下：
（1）通过观察直方形柱的高度，对各因素的影响程度可大致有所了解。
（2）排列图的分析主要是利用A、B、C分类法确定主次因素。图4中：I 、II项为A类因素，即主要因素；III项为B类因素；C类因素包括IV、 V和VI项目，即为次要因素。
