4 上位机系统设计
    本设计选用北京亚控科技有限公司的组态王软件进行人机通讯。组态王软件通过对智能温室监控系统的画面设计、设备通讯、变量定义、动画连接、命令语言编写，最终完成系统的运行调试。

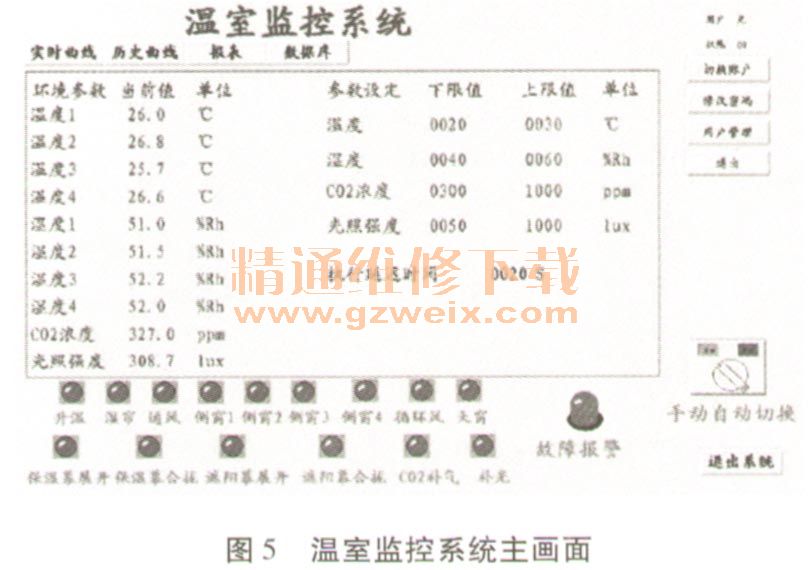

    温室监控系统主画面如图5所示，主画面可实时显示现场的温度值、湿度值、CO2浓度值、光照强度值。同时可根据现场实际情况对原有设定的温度、湿度、CO2浓度、光照强度的上限值和下限值进行手动人工调节，以便更好地满足温室监控系统的需求。主画面可实时显示通风设备、循环风设备、天窗设备等运行状况，也可对现场故障进行报警及进行系统手动／自动控制切换，手动控制画面如图6所示。系统运行时可通过主画面完成账户切换、修改密码、用户管理等功能，也可切换到实时曲线画面、历史曲线画面、报表画面、数据库画面。实时曲线画面、历史曲线画面可将系统参数以曲线形式存储、打印，报表画面可将系统参数以报表形式调用、查询、存储、打印。



    组态王与三菱PLC的通信设置波特率为9600、数据位7位、偶校验、停止位1位、通信超时3000 ms、通信方式为RS232。系统定义的变量主要有温度、CO2浓度、光照强度、天窗电机、通风设备、遮阳幕等。其中，温度变量类型为I/O实数、连接设备为温室监控PLC模块、寄存器类型为D、数据类型为LONG。系统变量与画面通过模拟值输入、模拟值输出、离散值输出等动画连接功能进行动画连接定义。系统命令语言的编写通过应用程序命令语言、画面命令语言、数据改变命令语言等进行。组态王通过访问权限的设置对系统进行安全管理。

    5 结论
    随着设施农业的推广，智能温室系统在农业生产中所占的比重将越来越大，高效、安全、便于操作、运行稳定性高的智能监控系统将逐步替代原有的传统温室。本设计通过运用PLC和组态软件对智能温室的温度、湿度、C仇浓度、光照强度进行自动调控，满足了现代农业生产对温室智能化程度高的要求。
