AD8221组成的电桥前置电路

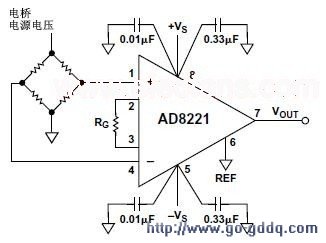

   　　图中示出一个由AD8221组成的电桥前置电路，一种典型的仪表放大器应用。当检测信号时，电桥电阻器阻值改变，使电桥失去平衡并且在电桥两端产生一个差分的电压变化。该电桥的信号输出就是这种差分电压，将其直接连接到仪表放大器的输入端。此外，恒定的直流（DC）电压也施加到两输入端。这种直流电压通常在两输入端是相等的或是共模的。关于仪表放大器的主要作用，它通常抑制共模DC 电压或者对两输入端共模的任何其它电压，同时放大差分信号电压，即两输入端之间的电压差。

　　相反，如果在此应用中采用一只标准的运算放大器，它仅仅能放大两端的信号电压和任何DC 信号、噪声或其它共模电压。因此，该信号会淹没在DC 失调电压和噪声之中。由于这种原因，即使最好的运算放大器也不能有效地提取微弱信号。
