电脑用的按钮式顺序开关电源插座电路

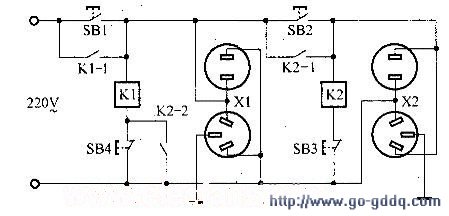

   　　其中K1、K2是两只220V交流小型继电器（任何一种型号均可），X1和X2分别是外接设备和计算机的插座。开机时，先按下启动按钮SB1，K1—1吸合，外设插座X1得电；再按下SB2，K2-1吸合，计算机插座得电。显然，本装置只有先按SB1，然后按SB2才有效。不过使用本装置的计算机及外接设备的电源开关事先应处于接通位置，他们的开机由开机按键SB1、SB2完成。

　　K2吸合后，其常开触点K2—2闭合，将关机按钮SB3短接，因此，关机时，必须先按SB3使K2释放，计算机断电，K2—2断开，再按SB4方可使K1释放，外设断电。由此便达到了先开外设、后开计算机；先关计算机、后关外设的目的。
