1.末级视放电路分析
　　

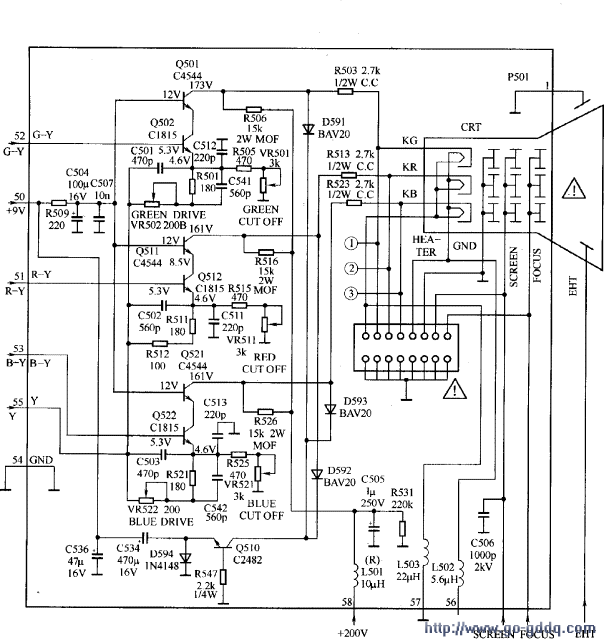

　　末级视放电路采用共射一共基形式，如下图所示。
　　
　　LA7685的（24）脚输出的R-Y色差信号，加在Q512的基极，Q512与外接分立元器件构成共发射极放大电路。这样，该放大电路既可以获得较高的电压增益，又可以在其发射极与输入的亮度信号一起通过运算获得红色信号。然后，从Q512集电极直接将红色信号加在Q511的发射极上，晶体管Q511与外接分立元器件构成共基极放大电路。因此，Q511构成的共基极放大电路可以获得较宽的工作带宽和较高的输出电压。从Q511集电极输出的红色信号，经过电阻R513后加在彩色显像管的红色阴极上，以激励其再现出红色图像。

　　同理，Q502与Q501构成共射一共基放大电路，以放大绿色信号，激励彩色显像管的绿色阴极再现绿色图像。 Q522与Q521构成共射一共基放大电路，以放火蓝色信号，激励彩色显像管的蓝色阴极再现蓝色图像。

　　末级视放电路中没有亮、暗平衡调节电路，VR502、 VR522为亮平衡调节电位器，而VR501、VR511与VR521为暗平衡调节电位器。

　　视放电路设有消亮点电路，正常工作时，+9V电源对C534充电，由于D594的钳位作用，充电完成时，使Q510的发射极电位为0.7V,Q510截止，集电极输出高电平，使D591、　D592、D593反偏截止，因此，消亮点电路在电视机正常工作时不起作用。

　　关机瞬间，+9V电源断电，C534上存储的9V电压经Q510放电，使Q510导通，其集电极降为低电平，D591、D592、D593导通，使显像管三个阴极电位迅速下降，束电流增加，高压电容所存储的电荷迅速泄放，从而达到消除关机亮点的日的。

　　2.末级视放电路维修精要
　　
　　末级视放电路常见故障为满屏回扫线且光栅底色为红（绿、蓝）色。

　　当出现满屏回扫线、光栅底色为红色时，测红枪阴极电压低于30V，则为晶体管Q511性能不良所致；当出现满屏回扫线、光栅底色为绿色时，测绿枪阴极电压低于30V，则为晶体管Q501性能不良所致；当出现满屏回扫线、光栅底色为蓝色时，测蓝枪阴极电压低于30V，则为晶体管Q521性能不良所致。
