1.场扫描电路分析
　　

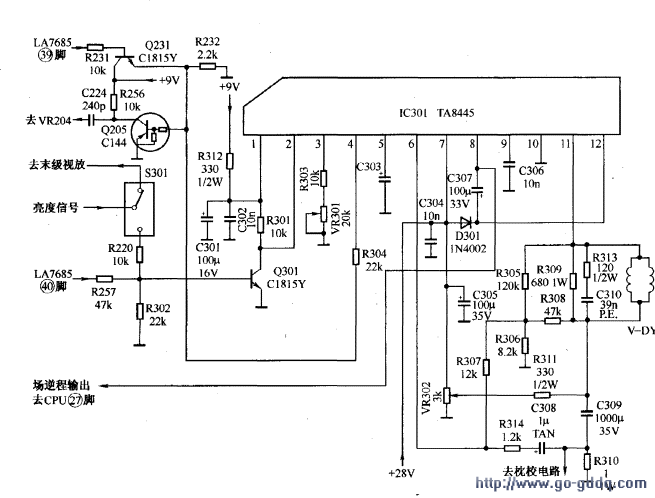

　　场扫描电路如下图所示。

　　（1）场频脉冲产生电路由行振荡产生的503kHz信号在LA7685内部经16分频得到2倍行频信号，进入场分频电路，在场分频电路中被分出50Hz或60Hz的场频脉冲。经同步分离电路分离出的复合同步信号，在场同步分离电路中，再分离出场同步信号作为场分频电路的同步丌关信号，控制场频脉冲使其同步。场频脉冲经缓冲后由LA7685的（40）脚输出，去场输出电路。

　　（2）场锯齿波形成和场输出电路场锯齿波形成和场输出电路以IC301（TA8445）为核心构成，

　　由LA7685的（40）脚输出的场脉冲开关信号，经Q301倒相放大后，从TA8445的（2）脚输入到内部的垂直触发器，然后经垂直启动电路放大并进一步整形，送入垂直输出电路，经放大后从（11）脚输出的场扫描锯齿波电流，通过场偏转线圈形成场扫描偏转磁场，从而完成场幅扫描。

　　TA8445的（3）脚为场幅调整控制端，外接的VR301为场幅调节电位器。调节VR301可以改变锯齿波的幅度。

　　TA8445的（4）脚内部电路为50Hz/60Hz切换开关。当电视机在接收PAL电视节目信号时，LA7685的（39）脚将输出1.OV电平，使Q231处于截止状态，TA8445的（4）脚电压为0.8V，其内部的50Hz/60Hz切换开关T作在50Hz场频状态。当电视机工作在NTSC制时，LA7685从（39）脚输出高电平，Q231、Q205导通，使场输出电路工作在60Hz场频状态，且Q205导通后将接入C224，使一部分行逆程脉冲分流，以确保行中心保持不变。

　　TA8445的（5）脚为锯齿波形成输入端，外接C303为锯齿波形成电容。

　　TA8445的（6）脚为负反馈输入，外接的C308、C309、R314等组成交流负反馈网络，通过反馈改变场线性oR307、R308、R306等构成直流负反馈网络，通过反馈可改变场偏转线圈的直流分量，从而控制了场中心。

　　TA8445的（8）脚为泵电源，外接的C307为泵电源的升压电容，D301为升压二极管。在场正程期间，28V直流电压向（7）脚供电，D301导通，电源通过D301给C307充电，使电容C307两端充上了约28V的电压。在场逆程期间，从（8）脚输出约等于电源电压的场逆程脉冲，加到C307的负端，

　　这样该逆程脉冲电压同C307上的原有电压相叠加，使C307正端的电压大约为电源电压的2倍，并加至TA8445的（12）脚，作为场逆程期间的场输出级的工作电源，以缩短场逆程时间。

　　TA8445的（9）脚为滤波补偿端，外接的C306为滤波补偿电容，主要对内部垂直启动电路起补偿作用。

　　S301为维修开关，通过R220接到Q301的基极，在正常工作时，R220被置于开环状态，亮度信号通过S301送至视频放大电路，同时场激励信号也正常输入TA8445的（2）脚。当进入维修调整时，R220通过S301、R208与+9V电源接通，使Q301处于饱和导通状态，将TA8445的（2）脚钳位于低电位，无场脉冲信号输入，从而使TA8445内部的垂直触发器停止工作，（11）脚无输出，光栅呈现水平亮线，同时由于视频缓冲放人管开路，图像信号截止亮度下降，所以不会因水平亮线过亮而损伤显像管荧屏，便于白平衡调整。

　　2.场扫描电路维修精要
　　
　　场扫描电路常见故障为水平一条亮线凸检修时将万用表置于R× 10Ω挡，将红表笔接地，用黑表笔碰触TA8445的（2）脚，观察屏幕上的水平亮线是否上下闪动。若水平亮线无上下闪动或宽度没有变化，则故障部位在场输出电路：若水平亮线有变化，则故障部位在场扫描小信号电路。

　　当确认故障部位在场输出电路时，可按以下方法进行检测：

　　（1）测集成电路TA8445的（7）、（12）脚电压是否正常。若（7）、（12）脚无电压，查+28V产生电路和TA8445有无击穿。

　　（2）测TA8445的（11）脚电压是否正常。该脚正常时的工作电压为（7）脚电压的1/2 。若测该脚电压大于正常值，则为TA8445损坏。

　　（3）若测TA8445的（11）脚电压正常且有锯齿波电压波形输出，则检查场偏转线圈是否绕组开路或引脚接触小良、电容C309是否容量变小或丌路、电阻R310是否阻值变大或开路。

　　（4）测TA8445的（5）脚电压是否正常。若不正常，检查和更换外接电容C303 。

　　（5）测TA8445的（1）脚电压是否正常，若所测电压低于正常值许多，则应检查电容C301、C302是否漏电或短路，电阻R312是否阻值变大或开路。

　　（6）测TA8445的（2）脚电压是否正常，若（2）脚电压为OV，则检查晶体管Q301是否漏电或击穿。

　　当确认故障部位在场扫描小信号电路时，可按以下方法进行检测：

　　（1）用示波器观察LA7685的（40）脚有无场频触发脉冲信号输出。若无信号输出，一般为LA7685损坏。

　　（2）若有信号输出，则应检查电阻R257是否阻值变大或开路。

　　（3）若用示波器观察LA7685的（40）脚有场频脉冲信号输出，而观察Q301基极无信号波形，一般为维修开关S301性能不良所致。
