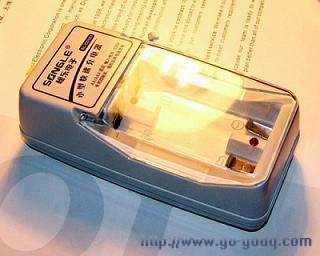

这是年前买的超廉价充电器，之所以买是因为需要一个非智能充电器，而且这个充电器做工满清爽的，电池夹也不错，要价才8.2RMB，现在难得见到报价带毛的了吧。用了一段时间，也用放电器测量了其充电能力：单节充电大约120mAh，今天终于忍不住拆了。

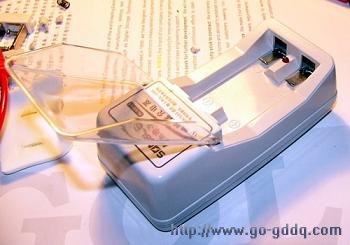

      不错的掀盖式设计，这个盖子能够保护电池夹尽量少粘灰和被氧化，这可不是我瞎说，廉价充电器不可能用好触点，我有一个廉价充电器，就是不盖盖子，结果几个月就氧化得厉害，这个盖子是联体掀盖得设计，让人不会偷懒不盖，买了1个月了，用了不少次，触点还是很新的。

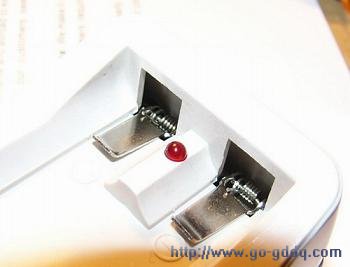

挺好的负极触点，弹力很强。

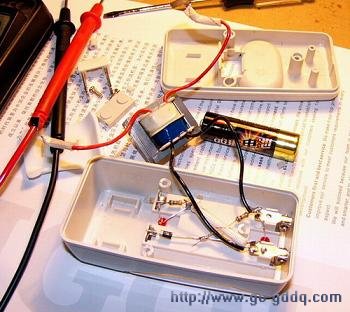

      一拆开，果然是经典的廉价充电电路！半波充电带二极管指示！遗憾的是这塑料太不结实，我拧下螺丝后，三个螺丝桩就碎了两个，我心想还能粘上，结果220V的旋转插头后面的塑料也碎了，这下彻底完蛋了。

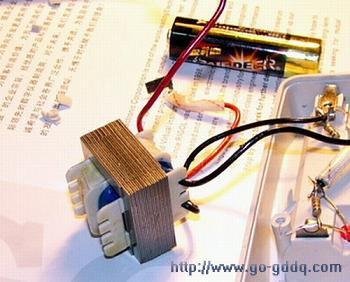

    非常小巧的变压器，而且很轻，开始我还幻想这么轻是不是用开关电源啊，呵呵。估计只有3W的变压器。

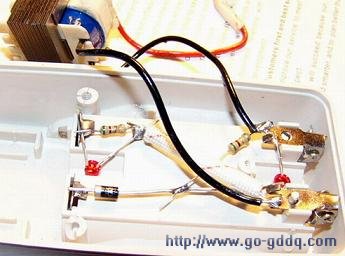

      简单的电路，两个二极管（一个被套在绝缘套管里面了），两个发光二极管，两个电阻，8.2元能卖，非我DIY辈所能企及。。。

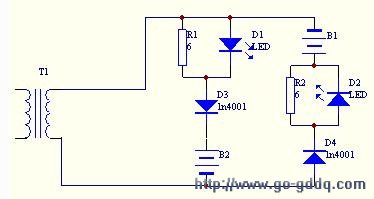

    这就是电路图。懂电子的人一看就明白了，充分利用了变压器的两个正负半周，没有电容还可起到脉冲充电的功能，据说有防止极化之功效。电阻是6欧的，发光二极管能亮，说明峰值电流在260～300mA，有效值在180左右，这和我计算出的充电能力在120还有一定误差，不过也不是天差地别，毕竟充电电流不能完全转换为电能。这种电路，我认为虽然简单，但是经典，设计出这电路的人，一定是高手。不是他只能设计这么简单的电路，而是市场逼着他这样做的，而能逼出这样的东西，不得不让人佩服，估计这电路也有20年历史了。
