昕潮TJ-01型MP3充电器工作原理
来源:本站整理  作者:佚名  2011-01-05 17:28:47

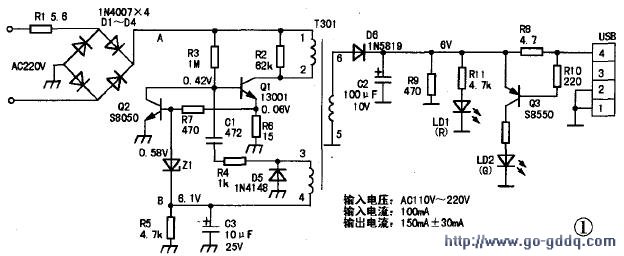

(1)开关振荡电路市电经D1~D4整流后,在A点获得脉动直流电压,该电压一路经开关变压器T301的①-② 绕组加至开关管Q1的c极,另一路经限流电阻R3加至Q1的b极,为Q1提供启动电流。Q1开始导通,其集极电流在T301的①-② 绕组中产生①正② 负的电动势,经T301耦合,在T301的③-④绕组中感应出③正④负的电动势,此电动势经R4、C1叠加到Q1的b极,使Q1迅速饱和导通。由于流过电感的电流不能突变,故在T301的①-②绕组中产生①负② 正的电动势。经T301耦合,在T301的③-④绕组中感应出③负④正的电动势,通过R4、C1,使Q1迅速进入截止状态。随着A点经R3对C1的不断充电,Q1又开始导通,进而进入下一轮的开关振荡状态。截止期间,T301通过副边⑤-⑥绕组,经D6及其负载电路释放能量,获得MP3所需的充电电压。
(2)稳压电路稳压电路由Z1、Q2等元件组成。当负载减轻或市电升高时,B点电压势必上升。当该电压大于5.6V时,Z1击穿,Q2因b-e结正偏而迅速导通,使Q1提前截止,进而使开关电源输出电压趋于下降;反之,则控制过程相反,从而使T301副边输出电压基本稳定。
(3)保护电路R1、R6为限流电阻。当负载过重时,Q1的集-射极电流势必增大,R6上的压降也随之增大。当该电压大于0.7V 时,Q2饱和导通,相当于Q2的c-e极短接,Q1因b极失电而立刻截止,达到过流保护的目的。为避免截止期间T301的①-② 绕组感应出的尖峰脉冲高压击穿Q1,在T301的①-②绕组并联了尖峰脉冲吸收电阻R2,以改善Q1的开关特性。
(4)充电电路当充电电路处于空载时。R8上无电流流过,Q3的e-b结电压基本相等,Q3截止,LD2(绿灯)灭,电源指示灯LD1(红灯)亮;当接入MP3进行充电时,充电电流在R8上产生的压降(即V3e-b)使Q3正偏导通,LD2亮,表示正在充电。随着电池不断地充电,其充电电流逐渐减小,R8上的压降也随之减小,当Q3的e-b结偏压V3e-b小于0.7V时,Q3截止,LD2熄灭,表示电已充满,应及时停止充电,以免损坏充电电池。
MP3充电器原理与维修
