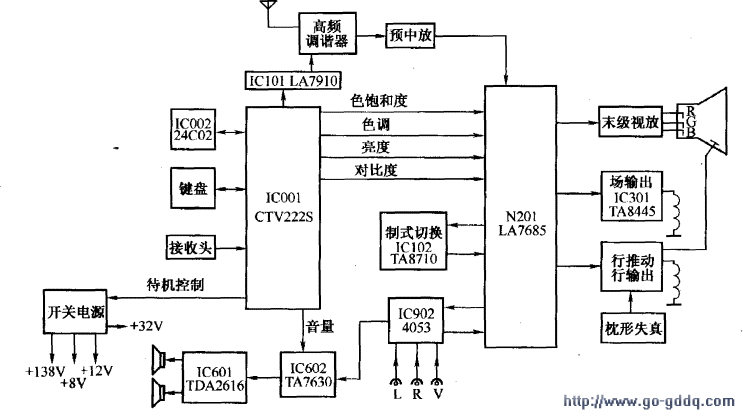

采用LA7685单片机心的TCL-2508型彩色电视机整机主要电路组成如图所示。
从图中可看出，TCL-2508型彩色电视机主要由电子调谐器、中频，伴音，亮度，色度，扫描处理集成电路N201（LA7685）、AV/TV切换电路IC902 （4053）、直流音量，音调，平衡控制电路IC602（TA7630）、音频功放IC601（ TDA2616）、制式切换IC102（ TA8710）、末级视放、行输出、场输出IC301（TA8445）、微处理器IC001（CTV222S）、存储器IC002（24C02）、波段译码器IC101（7910）和开关电源IC801（STRS6308）等几部分组成。
