1.末级视放电路分析

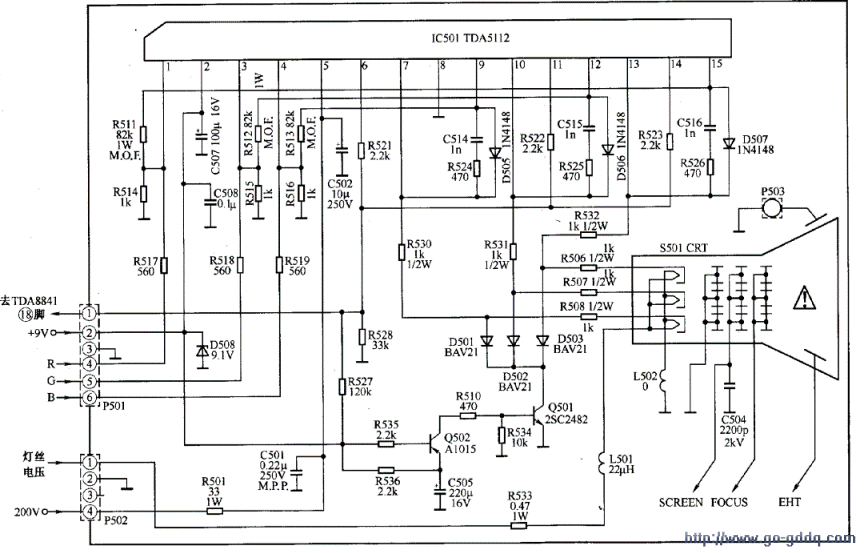

末级视放电路如下图所示。
(1)视频放大电路
彩色电视机末级视频放人器的主要任务是放大R、G、B三基色信号,并完成高增益、宽频带放大任务。彩色显像管属于高输入阻抗的电压驱动器件,只有高激励电压才能获得高亮度、高对比度图像。由于图像清晰度与视频信号带宽成正比,因此要获得高清晰度图像,视频放大器必须是宽频带放大器。
末级视放电路采用汤姆逊公司生产的视频放大集成电路TDA5112来完成RGB三基色放大,并与具有连续阴极电流调整功能的集成电路TDA8841一起,实现末级视频放大器无调整设计,具有良好的性能与一致性。
IC501(TDA5112)包括R、G、B三路高电压双极性的视频放大器,它可以直接激励彩色显像管的三个阴极,并具有抗打火保护功能。 TDA5112引脚功能及实测数据如下表所示。
脚号 | 符号 | 功能 | 电压(V) | 脚号 | 符号 | 功能 | 电压(V) |
1 | R-IN | 红基色信号输入 | 2.5 | 9 | B-F | 蓝基色反馈输出 | 161 |
2 | VCC1 | 低压供电 | 9.O | 10 | G-OUT | 绿基色驱动输出 | 161 |
3 | G-IN | 绿基色信号输入 | 2.5 | 11 | G-C | 绿阴极电流 | 5.6 |
4 | B-IN | 蓝基色信号输入 | 2.5 | 12 | G-F | 绿基色反馈输出 | 161 |
5 | Vcc2 | 高压供电 | 220 | 13 | R-OUT | 红基色驱动输出 | 160 |
6 | B-C | 蓝阴极电流 | 5.6 | 14 | R-C | 红阴极电流 | 5.6 |
7 | B-OUT | 蓝基色驱动输出 | 161 | 15 | R-F | 红基色反馈输出 | 160 |
8 | GND | 接地 | 0 |
RGB三基色信号由(1)、(3)、(4)脚输入,经输入端差分放大器放大后的基色信号加到内部末级视频放人管。输出信号从(13)、(10)、(7)脚加到彩色显像管的R、G、B阴极。(15)、(12)、(9)脚为反馈输出端,经外电路反馈到R、G、B三基色信号输入端(1)、(3)、(4)脚,其巾直流负反馈稳定视频放大器的直流工作点,交流负反馈可以展宽高电平视频放大器的视频带宽。三路视频放大器的带宽为8MHz 。
(2)自动白平衡调整电路
(黑电流稳定电路或连续阴极校正电路)由于三个末级视频放大器的元器件、电子枪阴极发射电子的能力、荧光粉的发光效率不可能完全一致,要达到显示白色的要求必须进行“白平衡”调整。普通彩色电视机出厂前,白平衡都经精确调整(五个电位器)并固定不变,但是显像管在使用一段时间之后,上述三个独立通道任何一个参数的变化都将破坏白平衡,产生所谓“偏色”现象,必须经专业人员重新调整才能恢复正常。
白平衡又分为“暗平衡”和“亮平衡”,暗平衡是指电子枪阴极电压较高,电子束电流较小,显示屏处于暗状态下的白平衡。它相当于调整由于三枪电子束电流截止特性不同引起的偏色现象。不言而喻,暗平衡调整实际上是视频放大器静态偏置电压的调整。亮平衡是指电子枪阴极电压较低,电子束电流较大,显示屏处于亮状态下的白平衡。它相当于调整由于三枪栅阴跨导特性不同引起的偏色现象。显然,亮平衡的调整实际上是对视频放大器输出信号幅度的调整。
TDA8841机心彩色电视机采用了自动白平衡调整技术,很好地解决了偏色问题。因为它能在每次开机瞬间自动检查并调整,使彩色显像管保持着亮丽的真实色彩和良好的清晰度。

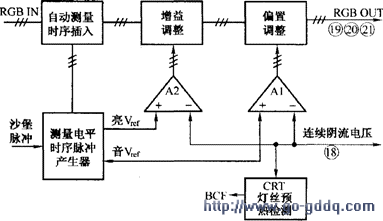

自动白平衡调整的基本原理如下图所示。
背景知识 在TDA8841内部的RGB输出级之前,设置了一种自动白平衡调整电路(也称黑电流稳定电路或连续阴极校正电路)。从TDA8841的(21)、(20)、(19)脚输出到末级视频放大级,再由视频级取样反馈网络取样,由图可知,三个电子枪的阴极电流是以相加之和的形式被R528采集取样的,因此,要分别检测三个电子枪的阴极电流,只能应用“时分制”方法完成。它是指在沙堡脉冲的定时控制下,轮流对R、G、B三色给出暗电平和亮电平的时序,并分别插入至R、G、B输出控制电路中。从R528采集的与阴极电流成正比的电压,与三枪统一的标准电压分别比较,去微调偏置电平和驱动电平,直至偏置环和增益环三枪平衡且稳定为止。整个过程在IIC总线控制下自动完成。
(3)关机消亮点电路
Q502、Q501组成彩色电视机的消亮点电路口彩色电视机正常工作时,由于Q502的基极和发射极电压均为9.0V、Q502、Q501反偏截止,对彩色电视机的正常工作没有影响。在彩色电视机关机瞬间,Q502基极电压首先降低,Q502正偏导通,并使Q501也饱和导通,瞬间将彩色显像管R、G、B三枪阴极接地,束电流加大,高压电容迅速泄放,从而达到了消除关机亮点的目的。可以看出,这也是一种泄放式消亮点电路。
2.末级视放电路维修精要
该机末级视放电路采用了黑电流稳定技术,由TDA8841内部的黑电流稳定电路、ABL控制电路、末级视放电路中的黑电流检测电路共同构成了一个反馈闭合环路,该环路中任何一个电路出现故障都将造成光栅异常或黑屏现象,所以给实际维修带来了一定的难度。
关键点 检修时,可通过测量TDA8841的(18)脚电压,并配合测量TDA8841的(19)、(20)、(21)脚电压来判断。当出现黑屏有声故障时,若(19)、(20)、(21)脚输出的电压远低于正常值,说明TDA8841无基色信号输出。此时再测量(18)脚电压,若(18)脚电压也远低于正常值,就检查黑电流检测电路,即TDA8841的(18)脚至TDA5112的(6)、(11)、(14)脚之间的电路。若这些电路正常,可更换TDA5112。通过对黑电流检测电路进行检查后,若仍未发现问题,可进一步检查TDA8841的(41)脚有无沙堡脉冲。沙堡脉冲是由场脉冲、行脉冲及行逆程脉冲组成的,三者缺一不可。行脉冲和场脉冲由TDA8841内部电路提供,而行逆程脉冲由(41)脚输入。
方法与技巧 黑电流稳定电路的检修方法:断开(18)脚外接电阻R205,断开R、G、B三基色与末级视放之间的连线,用50V/0.47μF的无极性电容跨接在(18)脚与(19)、(20)、(21)中任意一脚上,通电测(19)、(20)、(21)脚电压,若测得这三脚电压均由0.7V左右开始上升,且最后基本稳定在3.8V左右,则说明TDA8841内部黑电流稳定电路基本正常,故障在末级视放或末级视放中的黑电流检测至(18)脚之间的反馈回路。若用电容跨接后,发现(19)、(20)、(21)脚电压仍低,则故障在TDA8841内部。
