1.场扫描电路分析
　　

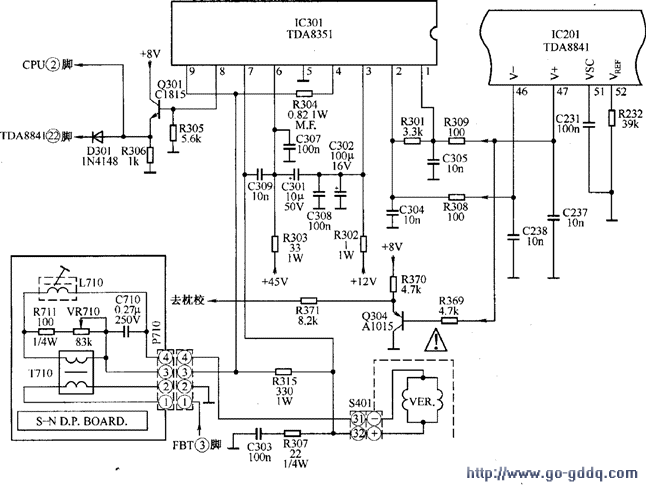

　　场扫描电路如下图所示。

  　（1）场扫描小信号处理电路
　　
　　TDA8841内产生的行脉冲还要送至场分频电路，在场分频电路中进行分频处理，产生场脉冲。

　　场分频过程受场同步信号的控制，场分频电路通过对场同步信号进行计数后来识别50Hz或60Hz场频，进而确定分频系数，完成分频过程。分频产生的场脉冲信号经锯齿波形成电路处理后转化为场锯齿波。接在（51）脚外部的电容C231为锯齿波形成电容，（52）脚外接的电阻R232决定锯齿波电容的充电速度。通过IIC总线的控制，可以调整锯齿波电容的充电速度，以确保50Hz和60Hz时场幅均符合要求。锯齿波形成电路产生的锯齿波电压一路送至场几何失真校止电路，完成场幅、场线性、场S校正度调节，再以平衡输出方式从（46）脚和（47）脚输出，送至场输出集成块。

　　提示与引导  对于TDA8843/TDA8844，锯齿波形成电路产生的锯齿波电压还送至东西几何失真校正电路。锯齿波脉冲被转化为抛物波电压从（45）脚输出。枕形校正度及水平宽度均可由IIC总线进行控制，TDA8841无此功能。

    　　（2）场输出电路
　　

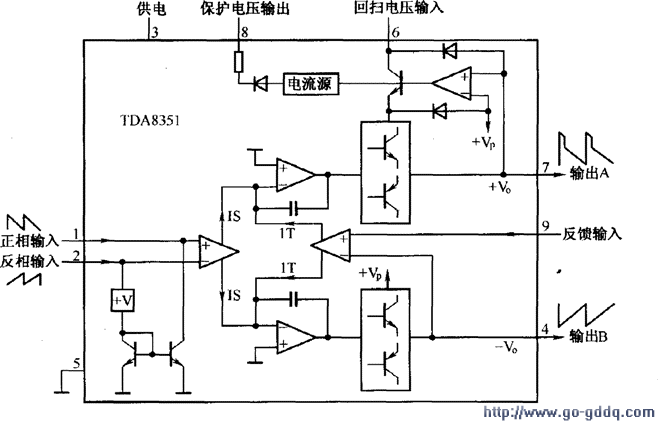

　　本机以IC301（TDA8351）为核心构成BTL场输出电路，TDA8351内部电路框图如下图所示。 TDA8351引脚功能及实测数据如下表所示。

　　TDA8841的（46）、（47）脚提供的差分输入信号加到TDA8351的（2）、（1）脚，由（4）、（7）脚输出场频锯齿波电流。本机采用逆程开关式泵电源电路，场扫描正程期间，（3）脚输入的12V直流电压为场扫描输出级提供电源电压：场扫描逆程期问，由（7）脚形成的逆程反峰脉冲打开逆程开关管，45V直流电压由（6）脚进入集成电路，并加到场扫描输出级，从而缩短了逆程反峰脉冲持续时间，提高了逆程反峰脉冲幅度，降低了场扫描输出级功耗，也提高了电路的热稳定性。TDA8351的（9）脚为反馈输入端，反馈信号经内部电路处理，可以改善场线性。

　　重点提示 TDA8351的（8）脚为保护输出端，其作用是当场扫描电路出现故障时保护显像管不受损坏，在场扫描逆程期间，显像管保护电路将产生一个显像管消隐信号，使显像管束电流关断。保护电路实际上是一个电流源，它在4.5V最小电压时能提供一个大于1mA的有效电流。显像管保护电流源叠加在消隐信号（沙堡脉冲）上，并加到视频信号处理电路。当场扫描输出电路出现下列情况之一时，场扫描保护电路输出端（（8）脚）电流升高：

　　（1）场偏转线圈短路时，偏转电流增大，会灼伤管颈。

　　（2）场扫描电路输出点（（7）、（4）脚）与电源电压VCC（（3）脚）之间短路时。

　　（3）场偏转线圈开路时，这时扫描光栅变成一条水平亮线，时间长了会灼伤显像管屏幕。

　　（4）散热器过热时。 TDA8351内有4个对温度敏感的晶体管集成在硅片内，主要用来检测集成电路的芯片温度，当芯片温度超过160℃时，将减小场扫描输出级的电流，促使因温度过高引起的功耗降低。

　　（5）钳位检出时。在TDA8351场扫描电路中集成了一种特殊的钳位检出电路，它由（4）脚输出电压监示。当（4）脚电压低于1.5V时，（8）脚输出电流会增高。

　　（6）场扫描逆程期。

　　（7）达到安全工作区的门限电平或最大电流保护电路的门限电平时。

　　（3）场扫描及场几何校正CPU可通过IIC总线将分频电路置于不同的模式（50Hz或60Hz或非标准）。在RGB字符信号插入期问，场频将被置于72Hz之上，以使场分频电路能被同步在高场频类似于电脑的VGA信号上。

　　TDA8841中很多电路设置数据可通道IICZSXM改写，这使场输出TDA8351外电路省去了调整环节，也使场校正显得十分简单。调整时，只需进入维修模式，即可完成诸如场线性、场幅、场S校正、场中心等项目的调整。

　　2.场扫描电路维修精要
　　
　　场扫描电路出现故障一般会出现水平亮线、光栅不正常或黑屏故障。

　　检修时，可先查TDA8351的（3）、（6）脚供电电压是否正常，若供电电压正常，则查（4）脚和（7）脚电压是否约为（3）脚电压的一半（ 6V）。o若电压远远偏离此值，可检查（4）脚及（7）脚外围的RC网络，在RC电路正常的情况下，应更换TDA8351。

　　若（4）脚和（7）脚电压正常，说明TDA8351内部的桥式输出电路及前置电路基本正常。此时可检查（1）脚和（2）脚有无锯齿波输入，若无锯齿波输入，应检查TDA8351的（1）脚和（2）脚及TDA8841的（51）、（52）脚外围元件；若TDA8351的（1）脚和（2）脚有锯齿波输入，说明TDA8351内部有故障，应更换。
