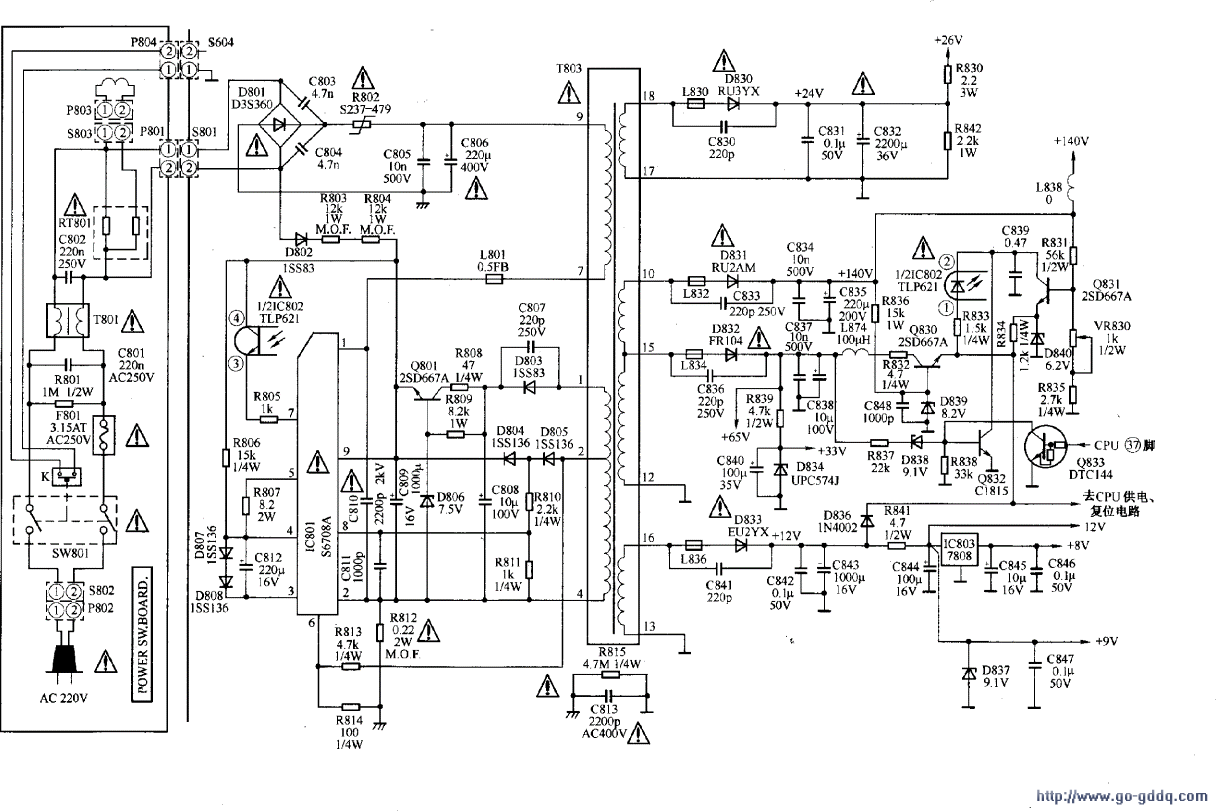

TCL-2911D型彩色电视机采用了由日本山肯（SANKEN）公司生产的厚膜电路STR-S6708A组成的变频他激式开关电源，电源电路如下图所示。

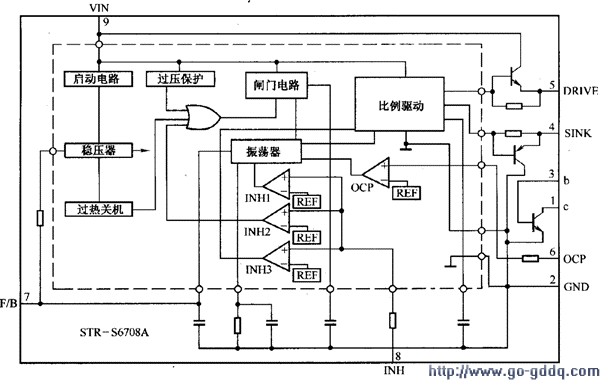

　　STR-S6708A内置芯片超温保护、启动电压检测、过压保护、过流保护等多种保护电路，待机时，利用次级进行控制，即可实现单电源待机方式。STR-S6708A内部框图如右图所示。引脚功能和实测数据如下表所示。

　　提示与引导  和STR-S6708功能相同的还有STR-S6707、STR-S6709，三者均为9脚直插式厚膜电路，其中STR-S6709输出功率最大，STR-S6708其次，STR-S6707输出功率最小。三者外围电路设置略有不同。

　　一、开关电源电路分析
　　
　　1.整流滤波电路
　　
　　220V的交流电源电压经过电源开关SW801、电源保险丝F801以及由R801、C801、T801、C802等组成的脉冲干扰抑制电路，进入由D801组成的桥式全波整流电路。 RT801（热敏电阻）与消磁线圈并联在输入交流电源两端。每次开机时，热敏电阻的冷电阻很小（大约为几欧姆），消磁线圈中流过很大的交流电流，由此形成交变磁场，对彩色显像管进行消磁处理，以防止因荫罩或彩色显像管附近其他金属件磁化造成色纯不良。当热敏电阻中流过很大的电流时，热敏电阻热电阻瞬间增大（大约可达零点几兆欧），消磁线圈接近开路，对电源电路的影响可以忽略不计。这种自动消磁电路能够保证彩色显像管的色纯稳定，不会出现混色引起的色纯不良。

　　2.启动与振荡电路
　　
　　由桥式整流器D801输出的脉冲电压，经R802限流、C806平滑滤波，由开关变压器T803的9-7绕组加到IC801（S6708A）的（1）脚（内接开关功率晶体管集电极）。与此同时，电源输入端电压经D802整流，R803、R804限流，对C809充电，当S6708A的（9）脚电压达到8.0V时，完成开关电源的启动。同时集成电路内部电路使开关电源的振荡电路开始工作，脉冲振荡电压经过S6708A内部的均衡驱动电路，由（5）脚输出开关脉冲，经过外电路R807、C812、D807、D808，加到S6708A的（3）脚（功率开关晶体管基极）。在开关脉冲的作用下，开关管时而导通，时而截止，在开关变压器的9-7初级绕组上激起高频开关脉冲，并在开关变压器次级绕组上感应出脉冲电压，经过各自的整流、滤波、稳压电路，分别输出140V、26V、12V、8V等电压。

　　3.稳压控制电路
　　
　　S6708A的（7）脚为稳压控制输入端，Q831为误差取样放大管，Q831的发射极接稳压二极管D840，R834为D840的偏置电阻，它与12V直流相连接，由12V为D840提供偏压。当140V主电源电压上升时，经R831、VR830、R835分压后，使Q831基极电压上升，集电极电压下降。流过光电耦合器IC802内发光二极管电流增加，使IC802内的光电三极管电流增加，通过R805使S6708A的（7）脚电流增大，控制内部开关管导通时间减小，促使开关脉冲占空比下降，140V直流电压下降，直到稳定为止。反之亦然。

　　4.保护电路
　　
　　（1）过流保护电路过流保护电路是为了避免S6708A内大功率开关管在过流状态下工作而损坏。在S6708A内设有OCP过流比较放大器，其同相输入端接基准电压源REF（取-1V），REF基准电压源的另一端通过（2）脚引出，反相输入端通过（6）脚引出o S6708A的（2）脚外接的R812为过流检测电阻。当内部开关管的发射极电流达到4.5A时，（6）脚电压会变为-1V，此时，OCP比较放大器输出高电平，使振荡器停振，从而完成过流保护功能。

　　（2）过热保护电路S6708A内部电路中设有过热保护电路，当集成电路内部的温度超过+150℃时，过热保护电路通过锁存电路能使均衡驱动器停止工作，无开关脉冲输出，开关电源将停止工作。

　　（3）过压保护电路S6708A内部设有过压保护电路，当输入交流电压过高时，通过T803中的电压上升，引起C809两端电压上升，C809接S6708A的（9）脚，当（9）脚电压超过11V时，过压保护电路动作，使均衡驱动级停止工作，开关电源无输出。另一种过压取样是由T803的（2）脚通过D805和R810、R811分压后到S6708A的（8）脚，如果该脚电压大于1.4V，则驱动脉冲变小；当该脚电压大于5.1V时，均衡驱动级停止工作。

　　另外，当开关电源输出电压过高时，稳压二极管D838击穿，Q832饱和导通，使光电耦合器发光增强，注入S6708A的（7）脚电流增加，开关电源电压下降到待机时的状态。

　　重点提示  开关变压器T803的1-4绕组为S6708A的（9）脚输入电压VIN的稳压绕组，T803的1-4绕组间电压经D803整流、C808滤波。Q801、D806组成简单的串联式稳压电路，正常情况下为S6708A的（9）脚提供的稳压值为8V，待机状态下为S6708A的（9）脚提供5.9V电压。

　　二、待几控制电路
　　
　　该机采用单电源待机，Q833、 Q838为待机控制管。正常工作时，CPU的（37）脚为高电平，Q833导通、Q832截止，对稳压取样电路无影响。开关电源通过光电耦合器IC802控制S6708A的振荡脉宽，输出稳定的额定电路。此时待机／工作电压转换器Q830的基极由D839稳定在8,1V，发射极接在D836负端（12V输出端），因此Q830截止，对电路无作用。

　　当按卜待机键后，CPU的（37）脚输出低电平，使Q833截止、Q832导通，使光电耦合器IC802的（2）脚电位下降，流过IC802的电流增加，使S6708A的（7）脚电流上升，开关管导通时间下降，输出电压下降。

　　这种单电源待机方式中，光耦合器IC802有两种工作状态，一是在工作状态时处于线性区，在输入市电电压变化和负载变化的一定范围内，通过主电压分压取样电路，控制光电耦合器IC802发光管的电流变化，使其基本为线性关系，这是保证开关电源输出电压稳定的必要条件；二是在待机状态，待机控制电路使发光管电流增大，增大的程度已超出开关电源输出电压能稳定的范围。将各组输出电压降低为额定电压的1/5左右，迫使行扫描停振，实现待机状态。但是，并未达到使开关电源停振的程度。

　　各组输出电压降低的结果也将使12V输出电压下降为2～3V，很明显，向控制系统5V稳压器提供的电压过低，不可能输出5V的电压。因此，电路中加入了Q830，当处于待机状态时，尽管140V电压已降低为30V左右，但稳压管D839仍有2～3mA的电流，使之工作在齐纳区，将Q830基极稳定在8V。 而其发射极已降低为2V左右，于是Q830导通，将D832整流电压引入12V输出电路。

　　D832的整流电压在工作状态为65V，按下待机键后降低为9～11V，足以维持待机状态时12V的输出电压，以保证CPU控制系统正常工作。

  　　警示与强调  电路中，二极管D836绝不能短接，这是因为：若短接D836，则按下待机键瞬间，Q830导通，由于上一周期存储的磁场能量的释放使D832整流电压尚未降低，同时滤波电容C838上的充电电压也为工作状态的65V，而不是待机状态的9～11V。因此，Q830导通瞬间，其集电极的高电压由发射极输出向C843充电，形成极大的冲击电流，很容易使Q830在待机瞬间出现炸裂、b-e结开路等现象。而加入D836后，在按下待机键瞬间，则不能形成充电回路，从而有效地保护了Q830。
