TCL王牌2911D彩电图像中频处理电路分析
来源:本站整理  作者:佚名  2011-01-05 17:29:49



  1.图像中频处理电路分析

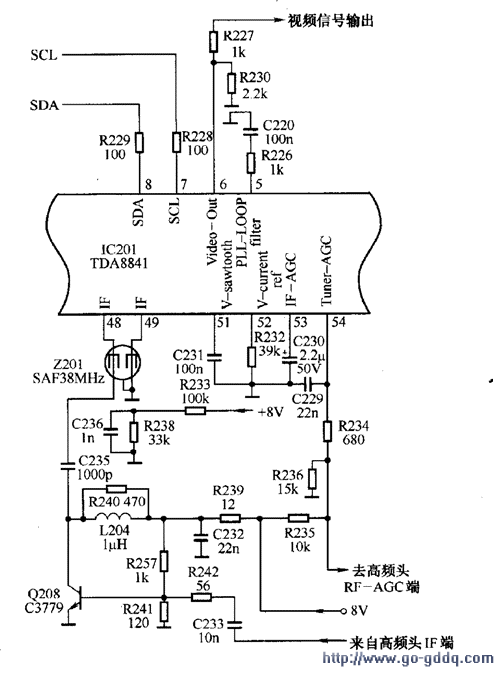

  图像中频处理电路如下图所示。

  图像中频处理电路主要由中频放大器、PLL解调器、视频缓冲器、AGC控制电路以及AFT控制电路组成。图像中频处理电路的主要任务是:对图像中频信号进行解调处理,输出视频信号和第二伴音中频信号。

  由高频调谐器IF端送来的图像中频信号(含第一伴音中频信号),经Q208预中放和声表面波滤波器2201处理后,送至TDA8841的(48)脚和(49)脚,进入内部中放电路。经中放电路放大后的中频信号送至视频检波器,视频检波器采用PLL检波方式,以提高检波灵敏度。在TDA8841内部设有中频振荡器,能产生频谱很纯的中频载波,且无需外接振荡线圈,振荡器的振荡频率受PLL电路控制。 PLL电路通过对图像中频信号和中频载波进行比较后,产生一个误差电压,此电压经TDA8841的(5)脚外围的RC网络R226、C220进行低通滤波后,转化为直流电压,用来控制VCO的振荡频率。当中频载波与图像中频信号同频同相时,PLL电路输出的误差电压为零,否则就输出一个正的或负的误差电压,以改变VCO的振荡频率和相位,直到两者同频同相为止。因此,当PLL环路锁定后,中频载波与图像中频信号保持同频同相关系。 PLL环路具有±1MHz的频率捕捉范围,只要VCO振荡频率与图像中频信号的频率之差在±1MHz范围内,VCO振荡频率最终会被图像中频信号锁定。

  重点提示  VCO电路还受IIC总线控制,通过I2C总线可以设置VCO的振荡频率,共有6种频率可供选择,即33.40MHz、33.90MHz,38.OOMHz、38.90MHz、45.75MHz及58.75MHz。在我国使用时,振荡频率应设为38.OOMHz,此项设置可在维修模式下进行。

  视频检波器在对图像中频信号进行检波的同时,还能将中频载波与第一伴音中频进行混频,以差拍出第二伴音中频信号。视频检波器输出的视频信号可以是正极性的,也可以是负极性的,通过软件编程及IIC总线的控制,可对视频信号的极性进行设置。

  视频检波器输出的视频信号和第二伴音中频信号经低通滤波后,送到视频缓冲级。低通滤波器的主要作用是抑制图像中频及中频载波信号。视频缓冲级的主要作用是对视频信号进行放大和电平切换,以保证(6)脚能输出一个合适幅度(峰峰值2.2V)的视频信号。视频缓冲级具有黑、白噪声切割功能,能将幅度高于白电平的白噪声削掉,也能将超过同步头的黑噪声削掉。因而,经视频缓冲级处理后,视频信号巾不再含有人幅度的干扰脉冲,从而提高了信噪比。

  为了展宽电路的动态范围,使电路存接收弱信号时具有足够的灵敏度,而接收强信号时信号又不至于产生失真,TDA8841中还设有AGC电路。 AGC电路通过对视频信号的幅度进行检测,来产生AGC控制电压,并控制中放增益,使中放电路的增益能随信号的强弱而自动进行调整,控制范围。小小于66dB 。 AGC电压还经RFAGC处理后,变成高放AGC电压,从TDA8841的(54)脚输出,送至高频调谐器,控制高放电路的增益,高放AGC的起控点可由IIC总线进行设定。接在(53)脚外围的电容C230为AGC滤波电容,该电容的容量及质量直接影响AGC的控制质量。若容量太大,AGC的响应速度就慢;若容量太小,则电容的放电速度太快,电路的增益起伏太大。

  2.中频通道维修精要

  图像中频通道不良,一般会出现开机蓝屏、字符显示正常,但搜索不到节目的故障。出现这种故障,说明亮度通道和色度通道均无信号输出,因而故障出在模式选择开关以前的电路。检修时,可先测(13)脚电压是否正常。若(13)脚电压正常,则应查(6)脚电压。在无信号时,(6)脚电压为3.7V;有信号时,电压会下降到2.7V。因此,可以利用这一特点来判断(6)脚有无信号。若(6)脚有信号,说明故障出在(6)脚与(13)脚之间的电路;若(6)脚无信号,说明故障出在中放电路,应重点检查与巾放有关的引脚电压及外围元件。这时与故障相关的引脚只有(53)、(5)脚。(53)脚电压正常情况下应在2.8~4.5V变化。该电压随信号强弱变化而变化,外接电容无论开路还是短路均会造成无图像故障。(5)脚为锁相环滤波端,外接电路若严重对地短路或漏电,将造成无图像故障:若成开路状态,则不会造成无图像故障。若外围元件正常,应更换TDA8841。

  方法与技巧  也可用AV输入法来判断故障范围:若AV输入时图像正常,说明故障出在TDA8841(13)脚以前的电路;若AV也无图像,说明故障极可能出在TDA8841内部。若TDA8841(6)脚输出的波形、电压正常,则可用O.1μF电容将(6)脚与(13)脚短接,如屏幕出现图像,则故障在(6)与(13)脚之间的图声分离电路。如短接后仍无图像,则可尝试更换TDA8841。

    重点提示  当判定芯片外围相关元件无故障而需更换TDA8841时,可先查看总线数据中IF等数据是否正常,这些数据一旦设置错误,均会造成无图像或图像异常等故障。
