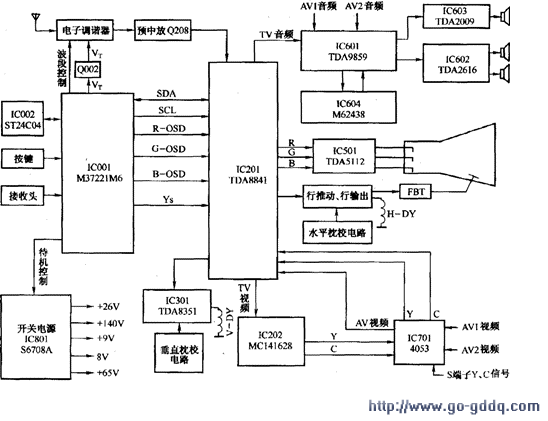

采用TDA8841/OM8838单片机心的TCL-2911D型彩色电税机整机主要电路组成如图所示。
从图中可以看出，TCL-2911D型彩色电视机电路主要由电子调谐器TU101、图像中放/伴音中放/亮度/色度信号/扫描集成电路IC201（TDA8841）、Y/C分离电路IC202 （MC141628）、AV切换电路IC701（4053）、音效处理IC601（TDA9859）、SRS处理电路IC604 （M62438）、左右声道音频功放IC602（TDA2616）、重低音功放IC603（TDA2009）、末级视放IC501（TDA5112）、行输出、场输出 IC301 （TDA8351）、微处理器IC001 （M37221M6）、存储器IC002（ ST24C04）和开关电源等几部分组成。
