一、TDA8214A行场扫描集成电路简介
　　

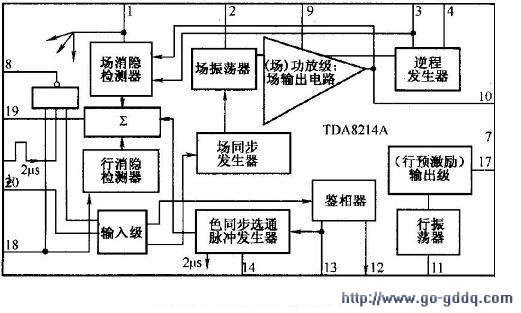

　　TDA8214A可完成行场扫描小信号处理及场输出等功能，其内部框图如下图所示。引脚功能如下表所示。

　　二、行扫描电路分析
　　

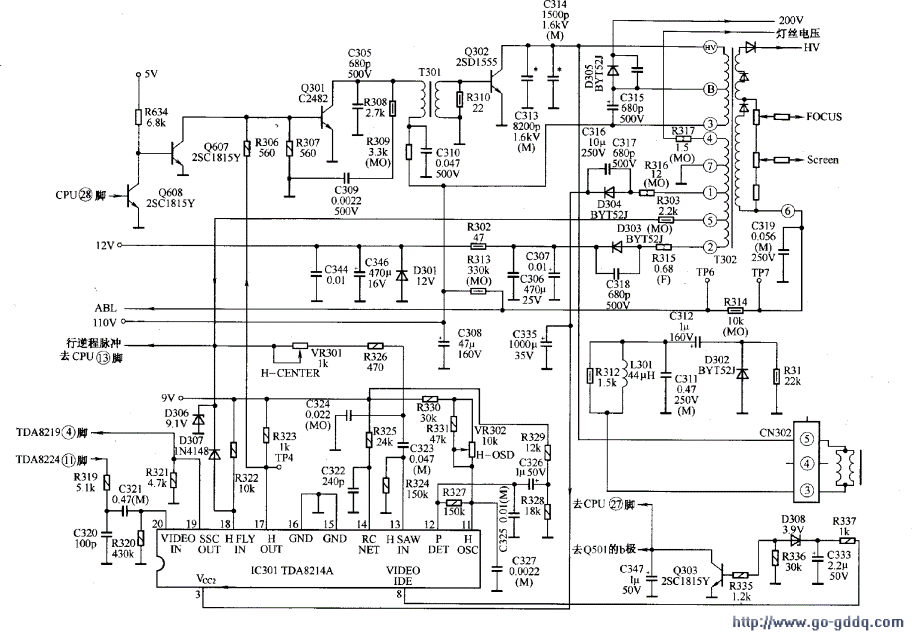

　　行扫描电路如下图所示。

　　1.同步分离电路
　　
　　TDA8214A的（11）脚输出的视频信号经R319、C320、C321、R320送到TDA8214A的（20）脚，进入内部同步分离电路，分离出的场同步信号送场同步发生器；输出的行同步信号分为两路：

　　一路送到AFC电路进行鉴相，另一路送到行一致检测电路。

　　2.行振荡和AFC电路
　　
　　TDA8214A的（11）脚内为行振荡电路，C327为振荡电容，行振荡频率可由外接电位器VR302进行调节。

　　行输出变压器的（5）脚产生的行逆程脉冲经R303、VR301、R326、C324、C323、R324积分后产生的行逆程锯齿波输入到TDA8214A的（13）脚内部AFC鉴相器，在AFC电路内与同步分离电路输出的行同步信号进行相位比较，产生的比较误差电压由（12）脚输出，经过R327、C325、C326、R328组成的时间常数的滤波器，把误差交流电压变为直流电压，去控制TDA8214A的（11）脚内部的行振荡器，直至行振荡频率与行同步信号的相位完全相同。

  　VR301为行中心调整电位器，用于调整图像中心位置。调整VR301可改变AFC比较信号相对于行同步信号的时间延迟，在屏幕上表现为图像向左或向右水平移动。

　　TDA8214A内部的场消隐检测器产生的场消隐脉冲、行消隐检测器产生的行消隐脉冲、色同步选通脉冲发生器产生的色同步信号经内部加法器混合后从（19）脚输出，输出的三电平沙堡脉冲加到TDA8219的（4）脚，用于色同步选通和行场消隐。

　　3.行一致性检测器
　　
　　TDA8214A内部的行一致性检测器实际上是一个逻辑与非门电路，行逆程脉冲经D307送入TDA8214A的（18）脚（因D307的正极电压高于负极电压而处于导通状态，所以行逆程脉冲可以通过D307加入），通过内部电路加到与非门的一个输入端上，同步分离电路分离出的行同步信号加到与非门的另一个输入端上。根据与非逻辑特点，当两个输入信号都是高电平时，（8）脚输出有效的低电平信号（0.6V）；行逆程脉冲和行同步信号只要有一个信号丢失，则TDA8214A的（8）脚将输出高电平（6.3V）。

　　TDA8214A的（8）脚输出的视频识别信号，经R337、稳压管D308、R335加到Q303的基极，有信号时，Q303集电极输出高电平，无信弓时，Q303集电极输出低电平。Q303集电极输出的识别信号一方面加到CPU的（27）脚，另一方面加到末级视放电路的蓝屏控制管Q501的基极。

　　4.行推动电路
　　
　　TDA8214A的（17）脚输出行频矩形波信号经R306送入行推动管Q301的基极进行放大，放大后的行频脉冲由集电极输出，送入行推动变压器T301的初级绕组，再经次级绕组加到行输出管Q302的基极，使Q302工作于开关状态。C305、R308、C309是为防止行推动管由导通转为截止时T301初级绕组产生较高感应电动势将V301击穿而设置的。R309、C310组成电源去耦电路。

　　5.行输出电路
　　
　　C313、C314和行输出管的输出电容并联作为行逆程电容，改变其容量可以调节行逆程时间的大小。C312是S校正电容，它与偏转线圈组成串联谐振回路，用于补偿延伸性失真，S校正电容的大小对行幅也有较大影响，同时该电容还起隔直流作用，以防止行中心偏移。

　　L301是行线性电感，L301两端并联的R312用来阻尼该线圈由反峰电压激起的振铃。

　　行输出管工作时，其c极输出的近似矩形的脉冲电压在行偏转线圈中产生锯齿波电流，使电子束形成水平方向的扫描。此外，在行逆程期间，行输出管c极产生的1000V左右的高压脉冲经行输出变压器T302变压、整流滤波后产生电视机所需的高、中、低压。
