一、TDA8219亮度/色度信号处理集成电路简介

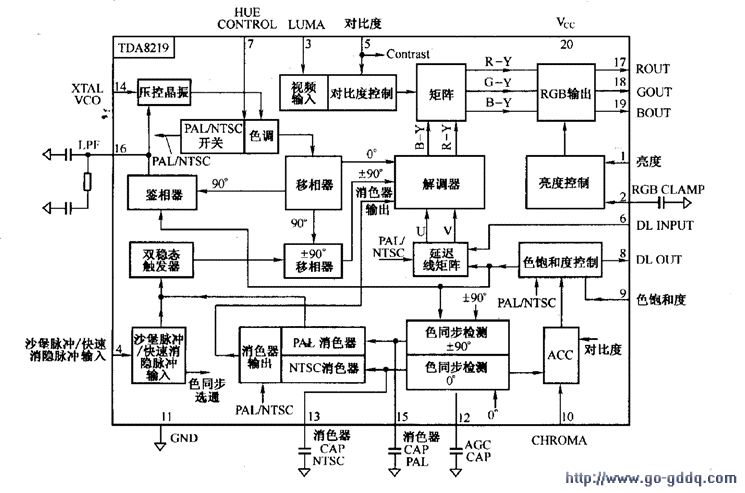

亮度色度信号处理电路以IC201(TDA8219)为核心构成,TDA8219内部框图如下图所示,引脚功能如下表所示。
脚号 | 功能 | 脚号 | 功能 |
1 | 亮度控制 | 11 | 地线 |
2 | RGB钳位 | 12 | AGC滤波电容器 |
3 | 视频输入 | 13 | NTSC消色器 |
4 | 沙堡脉冲,快速消隐脉冲输入 | 14 | 压控晶振 |
5 | 对比度控制 | 15 | PAL消色器 |
6 | 延迟(色度)信号输入 | 16 | 低通滤波器 |
7 | 色调控制兼PAL/NTSC开关 | 17 | R信号输出 |
8 | 色度信号输出 | 18 | G信号输出 |
9 | 色饱和度控制 | 19 | B信号输出 |
10 | 色度信号输入 | 20 | 电源 |
二、亮度信号处理电路分析

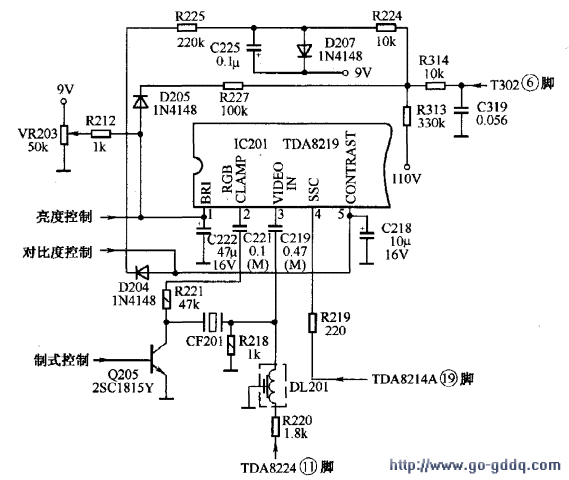

亮度信号处理电路如下图所示。
1.亮度信号处理工作过程
由TDA8224的(11)脚输出的视频信号一路去色度通道,另一路经R220、DL201亮度延时线、C219送入TDA8219的(3)脚,进入内部亮度通道。(5)脚是对比度控制端,用来控制亮度信号放大器的增益,控制电压由CPU的(38)脚调控,(1)脚为亮度控制端,由CPU的36脚控制。受控制的亮度信号在电路块内送基色矩阵电路,与色差信号矩阵产生三基色信号。
2.ABL限制电路
该机设有ABL限制电路,当屏幕亮度在正常范围内时,阳极电流较小,D204、D205负端的电压较高均截止,ABL限制电路不起作用;当屏幕过亮时,阳极电流也较大,使R313的两端电压增大,导致D204、D205负端电压下降,因此D204、D205导通,使TDA8219的(1)、(5)脚电压卜降,经内部电路调节,使图像的亮度、对比度下降,限制了阳极电流的上升,使屏幕对比度保持在一定范围内。
三、色度信号处理电路分析

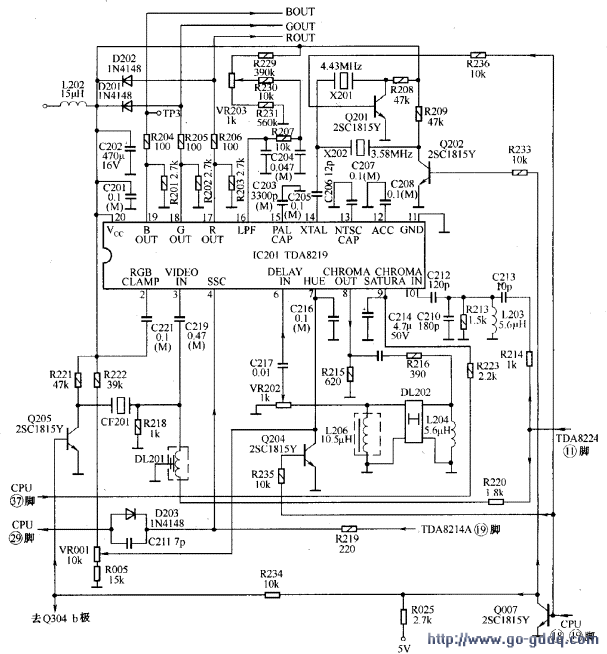

色度信号处理电路如下图所示。
1.色度信号解调电路
由TDA8224(11)脚输出的视频信号,除输往亮度电路外,还经R214、C213、L203、R213、C210、C212取出色度信号,由 TDA8219的(10)脚进入色度放大器,经电路块内的ACC放大电路和饱和度控制后,色度信号一路直接进入内部延迟线矩阵:另一路则从(8)脚输出,经过1行基带延迟线DL202、VR202、C217(VR202用于调节色度信号电平,使其经延迟后与直通信号在幅度上严格相等)后由(6)脚输入,也进入内部延迟线矩阵,解调出Fu和Fv色度信号o Fu和Fv色度信号再进入色差信号同步解调器,在正确的色副载波的参与下,解调出R-Y、B-Y色差信号,送入内部矩阵和RGB输出电路,和亮度信号混合后,分别从TDA8219的(17)、(18)、(19)脚输出R、G、B三基色信号。TDA8219的(9)脚为色饱和度控制端,控制电压来自CPU的(37)脚。
2.副载波产生电路
色度信号同步解调所需的基准副载波由TDA8224的(14)脚内电路和外接X201(4.43MHz)、X202 (3.58MHz)晶体产生。晶振产生的振荡信号与色同步信号同时加至APC鉴相器进行相位比较,然后根据误差大小输出对应的控制电压,经(16)脚外接的低通滤波器滤波后,去控制压控振荡器的频率,使之与发送端同步。 VR203为色同步微调电位器,调节它可使振荡器的频率与相位发生改变。控制相位的色同步信号由(4)脚的沙堡脉冲中分离产生。产生的副载波经PAL开关及移相的副载波送解调器,完成同步检波。
3.制式转换电路
当接收PAL信号时,CPU的(18)、(19)脚输出高电平,Q201导通,使X201接入电路;Q204导通,使TDA8219的(7)脚为低电平,控制内部PAL/NTSC开关电路,使TDA8219工作存PAL方式。同时,CPU的(18)、(19)脚输出的高电平信号还使Q007导通,其集电极输出低电平,导致Q202截止,X202不能接入电路;Q205截止,CF201不能接入电路、当接收NTSC信号时,CPU的(18)、(19)脚输出低电平,使X202、CF201接入电路,由CF201选通NTSC制的全电视信号,同时,TDA8219的(7)脚作为NTSC制的色调控制端,色调可由VRO01进行调节。
