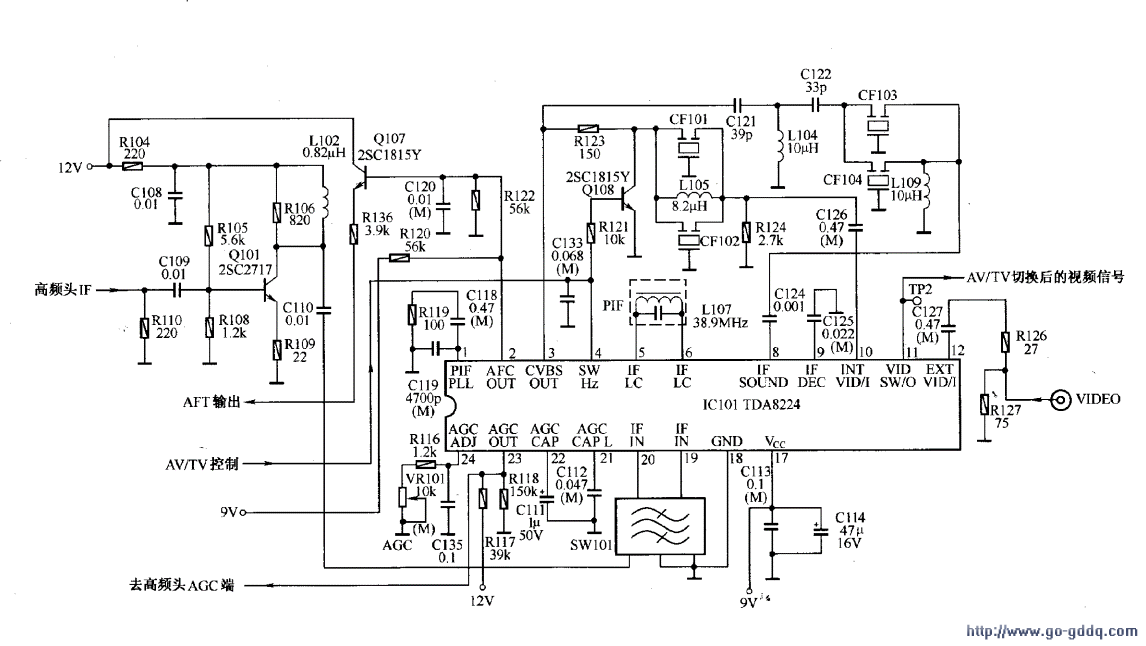

图像中频处理电路如下图所示

　　1.视频检波电路
　　
　　从高频：义输出的中频信号（含第一伴音中频信号。）经Ql01的前置放大和声表面波滤波器SW101滤波后，从IC101（TDA8224）的（19）、（20）脚输入，在IC内部放大后，通过PLL同步锁相解调，再经放大和噪声倒相处理，从（3）脚输出视频全电视信号。 TDA8224的（5）、（6）脚外接的L107，谐振于图像中频的频率38MHz，以满足同步检波的需要。

　　2.AFT电路
　　
　　TDA8224内部采用锁相环检波电路，具有独立的压控振荡器，其基准解调信号与信号中频同频率，且相位被锁定，所以AFT电路无需外接90 °的移相网络，而是采用内部固定相移电路，将巾频信号的频率变化转变为相位的变化，再将相位变化转变为相应的电压幅度变化，检出AFT电压并由（2）脚输出，经Q107去CPU的（15）脚。

　　3.AGC电路
　　
　　AGC电路是由TDA8224内部电路及（21）～（24）脚外围元件共同组成的，C111、C112为双时间常数滤波器，决定AGC的反应速度，当接收信号过强时，经AGC检波器输出的电压也将升高，直流电压去控制中放各级，使中放增益下降。当信号过强，即当中放的AGC已经不能完全控制时，TDA8224通过内部放大从（23）脚输出，去控制高频头的增益。（24）脚外接的VR101用来调整高放AGC的延迟量。

　　4.视频切换电路
　　
　　TV视频信号由TDA8224的（3）脚输出后，经CF101、CF102陷波器滤除音频成分后从TDA8224的（10）脚输入；AV视频信号从TDA8224的（12）脚输入；TDA8224的（4）脚为AV/TV切换控制端，（4）脚为低电平时，处于TV状态，（4）脚为高电平时，处于AV状态，切换后的视频信号从TDA8224的（11）脚输出。
