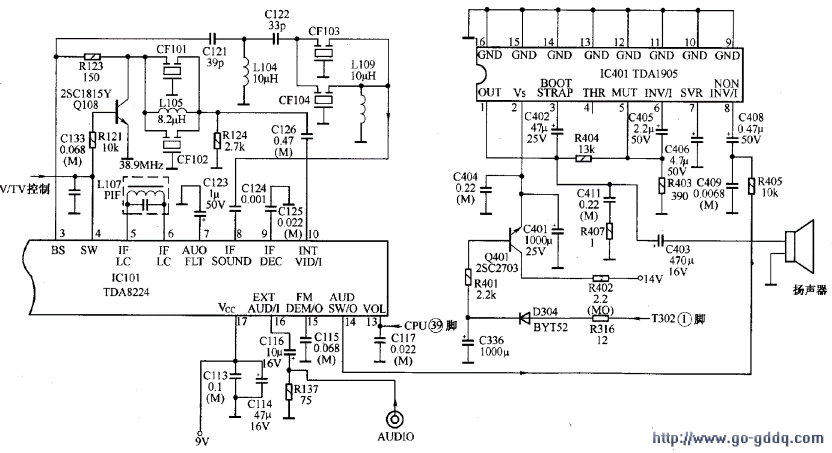

伴音电路如图所示。

　　1.伴音解调及音频切换电路
　　
　　该机伴音解调电路十分简洁，外围电路很少。TDA8224的（3）脚输出的全电视信号经CF103、CF104滤波器取出的第二伴音中频信号，由TDA8224的（8）脚输入。解调出的TV音频信号进入内部AV/TV切换开关，AV音频信号从TDA8224的（16）脚输入，也进入内部AV/TV切换开关。TDA8224的（4）脚为AV/TV切换控制端，（4）脚为低电平时，处于TV状态，（4）脚为高电平时，处于AV状态，切换后的音频信号从TDA8224的（14）脚输出。 TDA8224的（13）脚为音量控制端，受控于CPU的（39）脚。

　　2.音频功放电路
　　
　　音频功放电路以TDA1905为核心构成，TDA1905引脚功能如下表所示

　　从TDA8224的（14）脚输出的音频信号，经R405、C408耦合，加至TDA1905的（8）脚，经内部功率放大后，从（1）脚输出，经C403耦合去推动扬声器发出声音。

　　TDA1905的（6）脚为放大器的反馈信号输入端，其外接元件组成功率放大器的反馈电路，用来改善放大器的非线性失真。（7）脚外接的C406为音频去耦电容。
