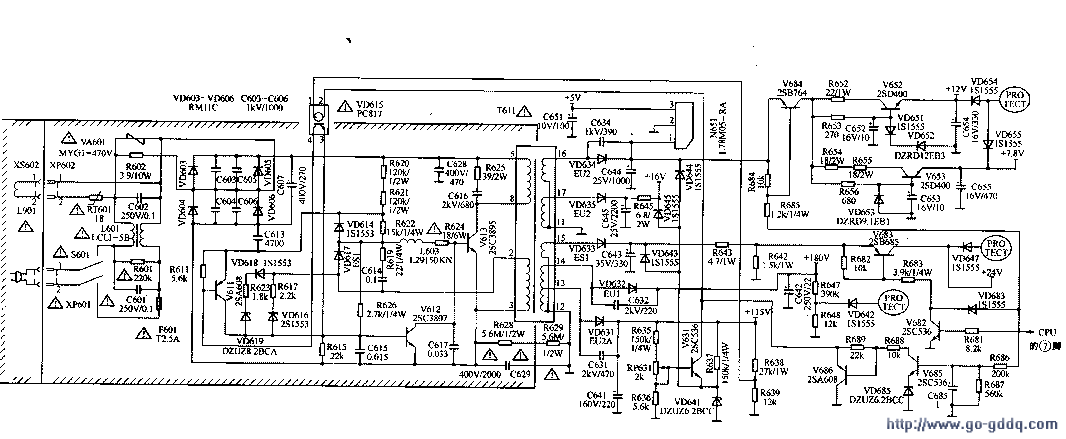

海信TC2182型彩色电视机开关电源电路如下图所示从图中可以看出，海信TC2182型彩色电视机与第4章介绍的长虹R2111A型彩色电视机的电源电路基本相同，只是待机控制电路有所区别，另外，该机电源还增加了输出电压保护电路。

　　一、待机控制电路

    电视正常工作时，CPU的(7)脚输出高电平电压，这时V682、V683、V684均导通，电源电路各端均有电压输出。当遥控器发出待机指令后，CPU的(7)脚输出低电平，V682、V683截止，24V电压不能加到行激励电路和场输出电路，迫使行、场输出电路都停止工作。CPU的(7)脚低电平还导致V684截止，12V和7.8V电压都不能输出。另外，V682截止还使V685的基极出现高电平，V685导通，V686也导通，发射极上能够有较大的电流，电流流过光电耦合器发光二极管，使其发光增强，导致开关电源各输出电压均降低。以上的各种控制使得电视机停止工作，进入待机状态。在这种情况下，电源主输出电压降低为70V左右。

　　二、电源输出电压保护电路

    该机电源还设有电源输出电压保护电路，这就是直接接在V631发射极的电路。三个检测二极管VD644、VD645、VD643的负极接在15V、16V、26V电压输出点上，正常工作时，三个二极管都是反偏截止的。当以上三路输出电压有一路开路或者短路时，都能够造成检测二极管的负极电压为零，检测二极管正偏导通，拉低V631的发射极电压，使V631的导通增大，控制光电耦合器，降低各路输出，实现开路或者短路保护。保护电路启动后，主输出电压通常会降得很低。
