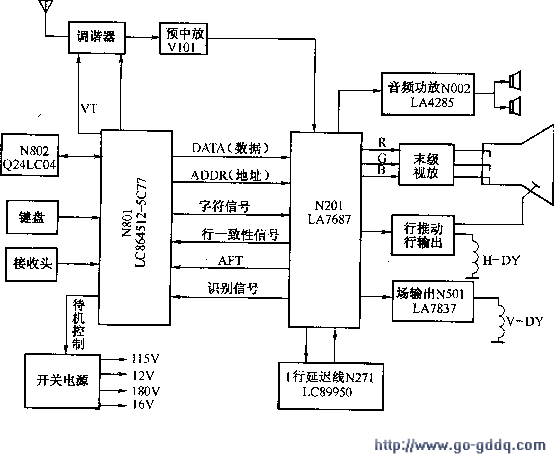

采用LA7687单片机心的海信TC2182型彩色电视机整机主要电路组成如图所示
从图中可以看出，海信TC2182型彩色电视机主要由电子调谐器、中频／伴音／亮度／色度／扫描处理集成电路N201(LA7687)、1行基带延迟线N271(LC89950)、音频功放N002(LA4285)、末级视放、行输出、场输出N501(LA7837)、微处理器N801(LC864512-5C77)、存储器N802(Q24LC04)和开关电源等几部分组成。
