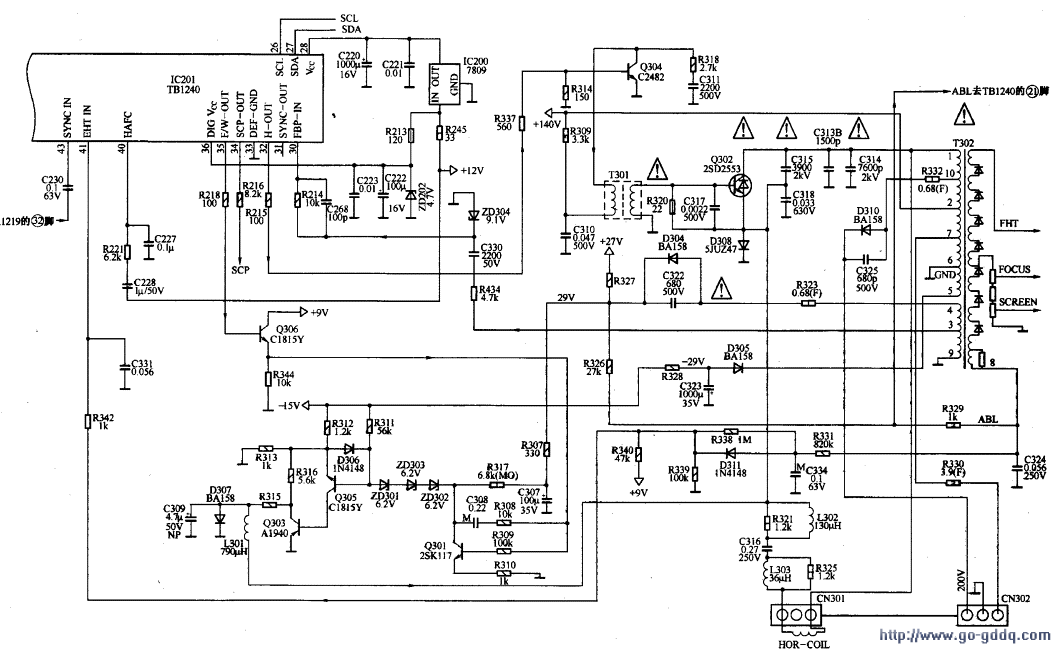

行扫描电路如下图所示。

　　1.行振荡和AFC电路
　　
　　从TB1240的（43）脚输入的TV全电视信号，在内部同步分离电路中，分离出行同步信号，送至AFC1电路。 TB1240采用内藏式行振荡电路，振荡元件完全集成在内部，行振荡频率受行同步信号锁定。振荡信号经行分频后，产生行脉冲并送入AFC1中，与行同步信号进行比较，通过比较后产生误差电压，再由（40）脚外接的RC网络进行滤波，将误差电压转化为直流电压，用来控制行振荡器的振荡频率。经AFC1锁相后的行脉冲送到AFC2电路，在AFC2中与（30）脚输入的行逆程脉冲进行比较，以实现行中心位置的控制，经AFC2锁相后，行脉冲与行逆程脉冲也保持同步关系。由于两级AFC电路的控制，行脉冲的频率和相位十分稳定，这种行脉冲经放大后从（32）脚输出，送至行推动电路。

　　提示与引导  行振荡器的振荡频率还受到副载波频率的校正。机器工作时，副载波再生电路分出一路副载波，并分频成32fh，送至行振荡电路，以对行振荡频率进行校准，使电路能适应不同制式的要求。校准过程仅发生在电路刚启动或改变信号制式的瞬间。

　　TB1240的（34）脚为沙堡脉冲输出端。沙堡脉冲由场脉冲、行脉冲及行逆程脉冲叠加而成，这一过程是在沙堡脉冲形成电路中完成的。沙堡脉冲主要用于SECAM解调。

   　　2.行激励电路
　　
　　TB1240的（32）脚输出的行频矩形波信号经R337、R314分压后送入行推动管Q304基极，改变R337与R314的阻值和比例，可调整输入开关脉冲的幅度，并达到阻抗匹配。为保证行推动管Q304输出的激励信号有足够的幅度和功率，其集电极供电由开关电源输出的140V通过R309降压提供。经Q304放大后的行频脉冲由集电极输出，送入行推动变压器T301的初级绕组，经次级绕组加到行输出管Q302基极，使Q302工作于开关状态。 C311、R318是为防止行推动管由导通转为截止时，T301初级绕组产生较高感应电动势将Q304击穿而设置的，C310为电源去耦电容。

　　3.行输出电路
　　
　　行输出管Q302内含阻尼二极管。C315、C318、 C314、C318B为行逆程电容，C316是S校正电容，它与偏转线圈组成串联谐振回路，用于补偿延伸性失真。 L303是行线性校正线圈，用以补偿行扫描电流的非线性失真。

　　行输出电路工作后，在行逆程期间，行输出管Q302的集电极产生的高压脉冲经行输出变压器T302变压、整流滤波后产生电视机所需的高、中、低压。

　　4.失真校正电路
　　
　　TB1240的（35）脚为场频抛物波输出端，通过IIC总线可对该波形的某些参量，如抛物波的凸凹度、直流电平、抛物波顶点的位置及抛物波的不对称性进行调整，从而实现了东西枕形失真校正、梯形失真校正、四角失真校正和行幅调整。由于（35）脚的信号幅度较小，因此需经外围Q306、Q301、Q305、Q303放大电路进行放大，放大后的信号由Q303的集电极输出，经L301去调制行扫描电流，从而达到失真校正的目的。
