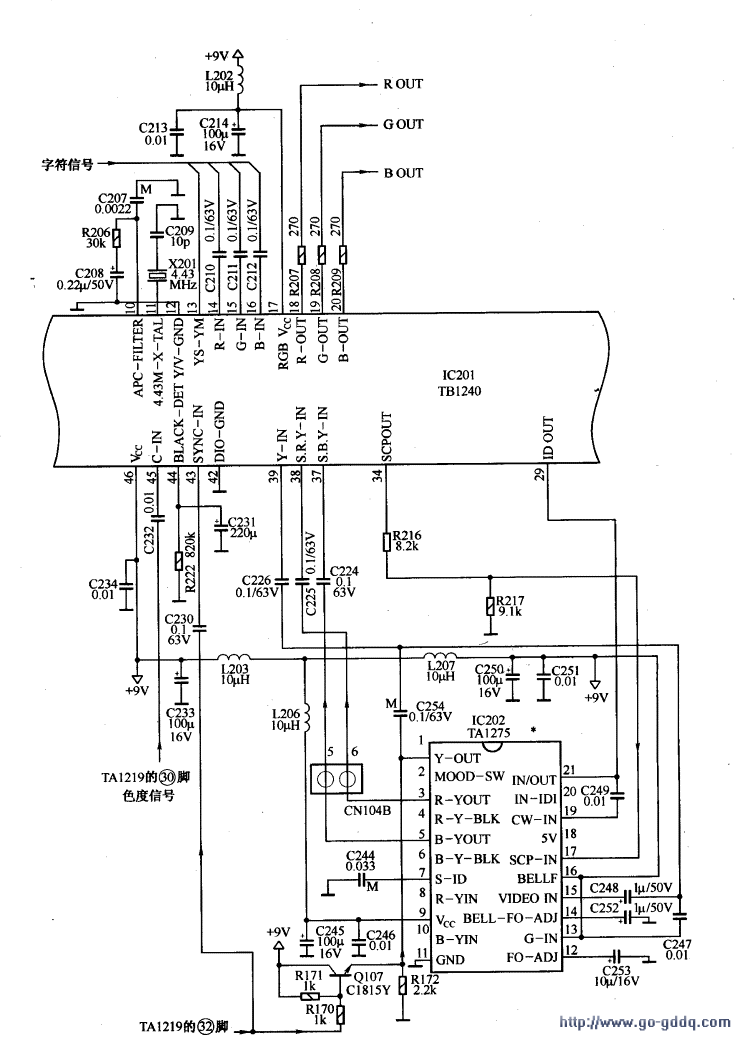

色度信号处理电路如下图所示。

　　1.色度信号处理电路
　　
　　由TB1240的（45）脚输入的色度信号送入内部的BPF/TOF电路，由BPF/TOF电路分离出色度信号来。 BPF/TOF电路是一个中心频率可以调节的带通滤波器，滤波器的中心频率随信号制式的不同而不同，若输入信号为PAL制，则滤波器的中心频率为4.43MHz；若输入信号为NTSC-M（NTSC3.58）制，则滤波器的中心频率为3.58MHZ。滤波器的中心频率既可由IIC总线进行强行设定，也可由制式识别电路进行自动控制。BPF/TOF电路输出的色度信号送至ACC电路，ACC电路通过对色度信号中的色同步信号幅度进行检测，来识别色度信号的强弱，并将检测的结果作为控制电压，控制色度放大器的增益。 ACC放大器输出的信号送至色度解调电路，色度解调电路包含两个彼此独立的同步检波器，分别解调出R-Y及B-Y信号。

　　解调所需的副载波由副载波再生电路提供，对于PAL制信号来说，解调R-Y信号所需的副载波相位为±90°，而解调B-Y信号所需的副载波相位为0°。

　　2.副载波再生电路
　　
　　副载波再生电路的主要任务是恢复副载波。为了确保正确解调，必须要求再生的副载波与发射端的副载波同频同相。它主要由压控振荡器（VCO）、鉴相器（APC）、色调控制以及PAL开关等电路组成。

　　TB1240的（11）脚外接晶体X201（4.43MHz），它与内部有关电路构成压控振荡器。振荡器的自由振荡频率既可由IIC总线进行强行设定，也可由制式识别电路进行控制。在PAL制时，VCO的振荡频率为4.43MHz：在NTSC-M制时，VCO的振荡频率为3.58MHz。 VCO输出的振荡信号经色调控制电路进行移相处理，输出两列正交副载波，相位分别为0°和90°。当电路工作于NTSC制时，这两列副载波分别送到B-Y解调器和R-Y解调器；当电路工作于PAL制时，0 °的副载波送至B-Y解调器，90 °的副载波再经逐行倒相处理后，变成±90 °的副载波，送至R-Y解调器。副载波的逐行倒相处理是在PAL开关的控制下完成的。

　　为了稳定副载波的频率和相位，副载波振荡器采用锁相环控制方式。由色同步选通电路将色度信号中的色同步信号分离出来，送到鉴相器。在鉴相器中，色同步信号与色调控制电路送来的再生副载波进行比较，输出误差电压，再由（10）脚外接的环路滤波器进行平滑滤波处理，将误差电压转化为直流电压，用来控制VCO的振荡频率和相位，使再生副载波与色同步信号之间保持严格的锁相关系。

　　TB1240具有PAL/NTSC制信号处理功能，能产生4.43MHz及3.58MHz副载波，但其外围只接有一个4.43MHz晶体X201，这就决定3.58MHz副载波必须通过频率合成技术来产生。

　　3.SECAM色差信号处理电路
　　
　　SECAM色差信号处理电路由TA1275完成。当接收SECAM制时，由AV/TV切换电路输出的视频信号经C248加到TA1275的（15）脚，经内部ACC放大，送入钟形滤波器，取出SECAM色度信号，送入内部解调电路，最后由TA1275的（3）、（5）脚输出R-Y、BJY信号，送到TB1240的（38）、（37）脚。TA1275的（17）脚是沙堡脉冲输入脚，用于为识别电路提供时钟信号。

　　4.色差信号处理电路
　　
　　由色度信号处理电路输出的PAL/NTSC制的色差信号送到TB1240内部的开关切换电路，由（38）脚和（37）脚输入的SECAM制R-Y及B-Y信号也送到开关切换电路，开关切换电路根据电路的工作制式来选择输入信号。当电路工作于PAL/NTSC制时，将解调电路送来的R-Y及B-Y信号送至基带延时电路；当电路工作于SECAM制时，则将（38）脚和（37）脚输入的-Y及B-Y信号送至基带延时电路。

　　基带延时电路由两个独立的信号处理通道组成，分别用来处理R-Y及B-Y信号。两个通道对信号的处理过程完全一样，这里仅以R-Y信号处理过程为例进行分析。R-Y信号进入基带延时电路后，一路直接送到加法器，另一路送至1行延时线。延迟信号经低通滤波和开关电路后，也送至加法器，由加法器对直通信号和延迟信号进行相加处理，再送至单色控制电路。TB1240中的基带延时电路是专为PAL制和SECAM制设计的，故在NTSC制时，加法器输出的是直通信号。

　　经基带延时处理后的色差信号送至单色控制电路，以调节色差信号的幅度。色度通道中的单色控制电路与亮度通道中的单色控制电路受相同数据的控制。色度控制电路用来调节色差信号的增益，即调节色饱和度，由IIC总线进行控制，色度控制电路还受ACL电压的控制，以实现自动色度限制。

　　5.RGB处理通道亮度信号
　　
　　经半色调控制后，进入基色矩阵电路，色差信号经半色调控制及G-Y矩阵后，也进入基色矩阵电路，由基色矩阵电路恢复出R、G、B信号来，送入内／外R、G、B切换电路。TB1240的（14）、（15）和（16）脚为外部R、G、B信号输入脚，经亮度控制后的字符R、G、B信号也送到内／外RGB切换电路。

　　TB1240的（13）脚为字符消隐信号输入端。字符消隐信号经模式开关后，送到内／外RGB切换电路，用来控制切换电路的工作状态，使字符R、G、B信号能插入到图像R、G、B信号中，形成字符镶嵌在图像上的效果。

　　内／外R、G、B切换开关输出的R、G、B信号，送至黑白平衡调整电路，并由IIC总线完成黑白平衡调整，使图像的彩色在任何亮度和对比度下均不产生失真。最后R、G、B信号分别从（18）、（19）、（20）脚输出，送至末级视放电路。
