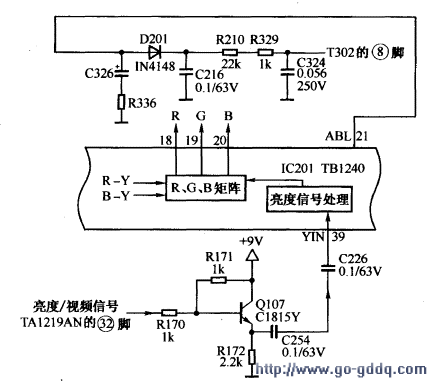

亮度信号处理电路如下图所示。
TB1240的(39)脚输入的彩色全电视信号(CVBS)或亮度信号(Y),经钳位处理、黑电平延伸和延迟型轮廓补偿后,再经副对比度调节、单色控制、白峰限幅( WPS)以及半色调控制后,送至RGB矩阵电路。
TB1240的(21)脚外围接有ABL电路,该电路控制亮度信号的平均电平及亮度信号的对比度,同时还控制色度通道的增益。当屏幕亮度在正常范围内时,显像管阳极电流较小,D201负端的电压较高,D201截止,ABL电路不起作用;当屏幕过亮时,显像管阳极电流也较大,D201负端电压下降,D201导通,(21)脚电压也下降,经内部电路调节,使图像的亮度及对比度均下降,限制了显像管阳极电流的上升,使屏幕亮度保持在一定范围内,ABL的起控电平可由IIC总线进行设定。
