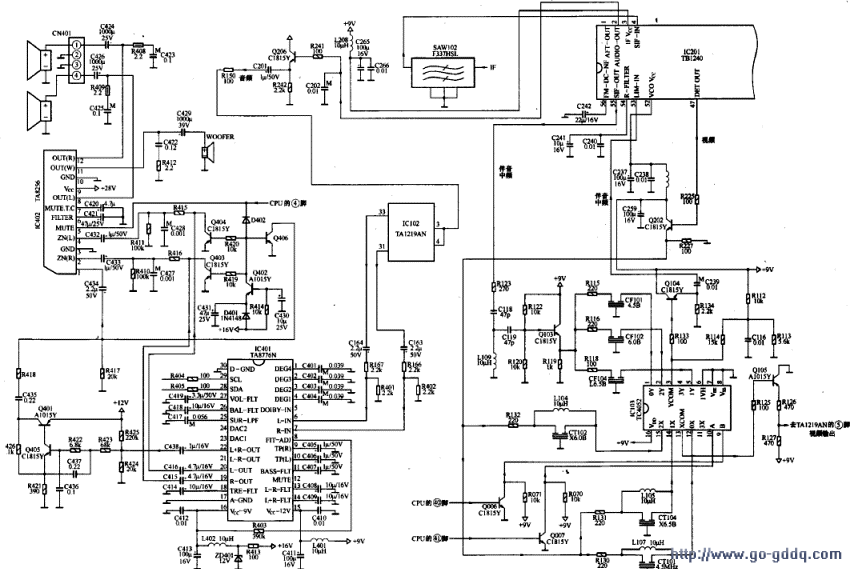

伴音电路如下图所示。
1.第二伴音中频产生电路
从SAW102取出的第一伴音中频信号送入TB1240的（4）脚，进入块内的伴音中频AGC放大电路。第一伴音中频信号直接加入到块内的准分离混频器中，然后与图像载波（VCO）信号混频之后，差频出第二伴音中频信号，从TB1240的（55）脚输出。
2.伴音制式切换和解调电路
伴音制式切换由IC103（TC4052）完成。
TB1240的（55）脚输出的第二伴音中频信号，经Q103射随后，经CF104（6.5MHz）、CF102（ 6.OMHz）、CF101（4.5MHz）三个带通滤波器，送到TC4052的（5）、（2）、（1）脚。
当接收D/K制信号时，TC4052的（5）、（3）脚相连，选出6.5MHz伴音中频信号；当接收I制信号时，TC4053的（2）、（3）脚相连，选出6.OMHz伴音中频信号；当接收M制信号时，TC4052的（1）、（3）脚相连，选出4.5MHz伴音中频信号。经TC4052制式切换后，从（3）脚输出第二伴音中频信号，经Q104射随后，送到TB1240的（53）脚，进入TB1240块内的限幅器、调频检波器，解调出音频信号，由TB1240的（2）脚输出，再经Q206缓冲放大后，送到AV/TV转换电路IC102（TA1219AN）的（3）、（4）脚，进行AV/TV伴音切换，切换后的音频信号由TA1219AN的（31）、（33）脚输出。 TC4052的（9）、（10）脚为控制脚，由CPU的（40）、（41）脚输出的控制电压经Q006、Q007进行控制。
TC4052不但可以完成不同制式第二伴音中频信号的切换，还可完成不同制式视频信号的切换oTB1240的（47）脚输出的视频信号，经由射随器Q202缓冲后，送CT102（6.OMHz）、CT104（6.5MHz）、CT101（4.5MHz）三个陷波器，陷波后的视频信号分别加到TC4052的（15）、（14）、（12）脚，进行制式切换。当电视机接收的电视信号为D/K制时，则TC4052将（14）、（13）脚接通，将视频信号的6.5MHz伴音中频陷波，避免6.5MHz差拍干扰图像；当接收M制信号时，TC4052将（12）、（13）脚接通，避免4.5MHz差拍干扰图像；当接收I制信号时，则TC4052将（15）、（13）脚接通，避免6.OMHz差拍干扰图像。 TC4052的（13）脚输出的视频信号送到Q105缓冲放大匹配后，送入AV/TV转换开关电路TA1219AN的（5）脚，进行AV／TV视频转换。
TC4052逻辑控制真值表如下表所示。
| 控制引脚电平 | 与公共引脚接通的引脚 | |||
| (6)脚（禁止） | (9)脚 | (10)脚 | (13)脚（公共脚，视频输出） | (3)脚（公共脚，第二伴音中频输出） |
| L | L | L | (12)脚（M制视频信号输入） | (1)脚（M制4.5MHz第二伴音中频） |
| L | L | H | (14)脚（D/K制视频信号输入） | (5)脚（D/K制6.5MHz第二伴音中频） |
| L | H | L | (15)脚（1制视频信号输入） | (2)脚（I制6.OMHz第二伴音中频） |
| L | H | H | (11)脚（空） | (4)脚（空） |
| H | × | × | 不接通 | 不接通 |
3.伴音音效处理电路
音效处理电路由IC401（TA8776N）完成，TA8776N采用IIC总线控制方式，在总线的控制下，可对音量、音调、左右声道平衡、环绕声通断及环绕声效果进行控制和选择。 TA8776N引脚功能可参考本书第2章有关内容。
由AV/TV切换电路IC102（TA1219AN）的（31）、（33）脚输出的R、L音频信号，分别经C163、R166、C164、R167送入TA8776N的（7）、（6）脚。
在TA8776N内部，伴音信号先经缓冲处理，然后各取一部分进行减法运算，形成差信号。差信号经移相处理、低通滤波后，再与R、L直通信号混合，形成带环绕效果的伴音信号，最后经音调、音量及平衡调节后，从（19）、（20）脚输出，送入伴音功放电路TA8256 的（2）、（4）脚。
TA8776N还能从（21）脚输出L-R信号，从（22）脚输出L+R信号，L+R信号无环绕效果，L—R信号有环绕效果，它们可用作其他音源。在本机中，L+R信号用作重低音音源，送到TA8256的（1）脚。
4.音频功放电路
该机的伴音功率放大以TA8256为核心构成。 TA8256是一块三声道音频功率放大器，其引脚功能及实测数据如下表所示。
| 脚号 | 功能 | 工作电压(V) | 脚号 | 功能 | 工作电压(V) |
| 1 | 重低音音频信号输入 | 1.7 | 7 | 静音控制 | O |
| 2 | R声道音频信号输入 | 1.7 | 8 | L声道音频输出 | 14 |
| 3 | 地 | 0 | 9 | 电源 | 28 |
| 4 | L声道音频信号输入 | 1.7 | 10 | 地 | 0 |
| 5 | 静音控制 | O | 11 | 重低音音频输出 | 14 |
| 6 | 滤波 | 9 | 12 | R声道音频输出 | 14 |
由TA8776N的（19）、（20）脚输出的R、L两路音频信号，经RC耦合后，送到TA8256的（2）、（4）脚，功率放大后从TA8256的（12）、（8）脚输出，推动R、L扬声器工作。由TA8776N的（22）脚输出的L+R音频信号，经Q401、Q405选出低音信号（200Hz以下的信号），送至TA8256的（1）脚，功率放大后从TA8256的（11）脚输出，推动低音扬声器工作。
TA8256的（5）脚为静音控制端，由CPU的（4）脚进行控制，正常工作时，TA8256的（5）脚为低电平OV，静音时为高电平4V左右。
电路中，Q402、Q403、Q404、Q406等构成关机静音电路。开机后，+16V电压一方面经D401对C431充电，C431两端充有16V左右的电压；另一方面经R414加到Q402的基极，使Q402的基极电压为16V左右，Q402处于截止状态。关机时，+16V电压消失，C431两端储存的16V电压通过Q402放电，Q402导通，集电极输出高电平，使Q403、Q404、Q406均饱和导通，从而使音频电路处于静音状态，避免了关机噪声的产生。
