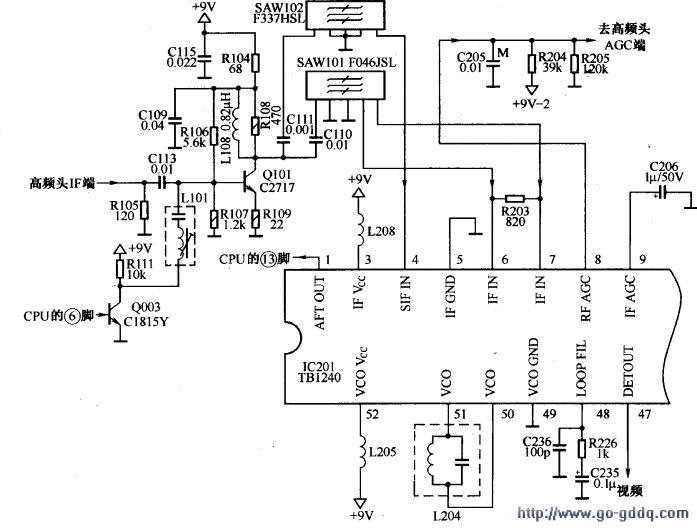

图像中频处理电路如下图所示。

 　　1.中频输入电路
　　
　　从高频调谐器输出的IF信号，经C113耦合，Q101预中放，送入声表面波滤波器SAW101和SAW102 0由于TB1240具有中频准分离功能，因此能有效地抑制图像与声音的互扰，一准分离功能主要由SAW101和SAW102来完成，故这两个声表面波滤波器的特性是不一样的。

　　SAW101是图像声表面波滤波器，主要作用是将伴音信号作大幅度的衰减，避免伴音干扰图像；SAW102是伴音声表面波滤波器，主要作用是将图像信号作大幅度衰减，伴音信号不衰减。

　　该机为多制式彩色电视机，当接收的信号为D/K、I、B/G制式时，电路采用准分离方式；

　　当接收NTSC-M制信号时，仍采用传统的内载波方式完成图声分离。为了避免伴音中频对图像中频的干扰，在高频调谐器的IF信号输出端接有L101、Q003等元件，Q003受控于CPU的（6）脚，当接收NTSC-M制的信号时，CPU的（6）脚输出高电平，Q003饱和导通，将L101接入电路，使IF输出的中频信号在33.5MHz点吸收最大，从而改变IF的输出曲线以满足NTSC-M制的接收要求；而当接收D/K、I、B/G制信号时，CPU的（6）脚输出低电平，Q003截止，L101不接入电路，不会影响IF信号的输出特性。

　　2.图像中频处理电路
　　
　　从SAW101取出的图像中频（PIF）信号，输入到IC201（TB1240）的（6）、（7）脚，经中频放大后送到内部视频检波电路oTB1240的视频检波电路采用PLL（锁相环）电路，可提高图像质量，检波后的视频信号经极性开关转换后从TB1240的（47）脚输出。

　　TB1240的（50）、（51）脚外接L204，为PLL检波器提供所需的38MHz中频载波。 TB1240内的VCO频率可由IIC总线进行设置，无需调节VCO线圈。（1）脚为AFT电压输出端，该电压作为调谐准确度信息送至CPU的（13）脚。

　　TB1240内检波后的视频信号还送至AGC电路，由AGC电路分离出视频信号中的同步头，并对同步头进行放大，再经峰值检波和低通滤波后，形成中放AGC电压，用来控制中放电路的增益。接在（9）脚外围的C206为中放AGC滤波电容，其上电压随输入信号强弱的不同而不同。中放AGC电压还经RF AGC电路处理后得到RF AGC电压，从（8）脚输出，送至高频调谐器，以控制高放级的增益。
