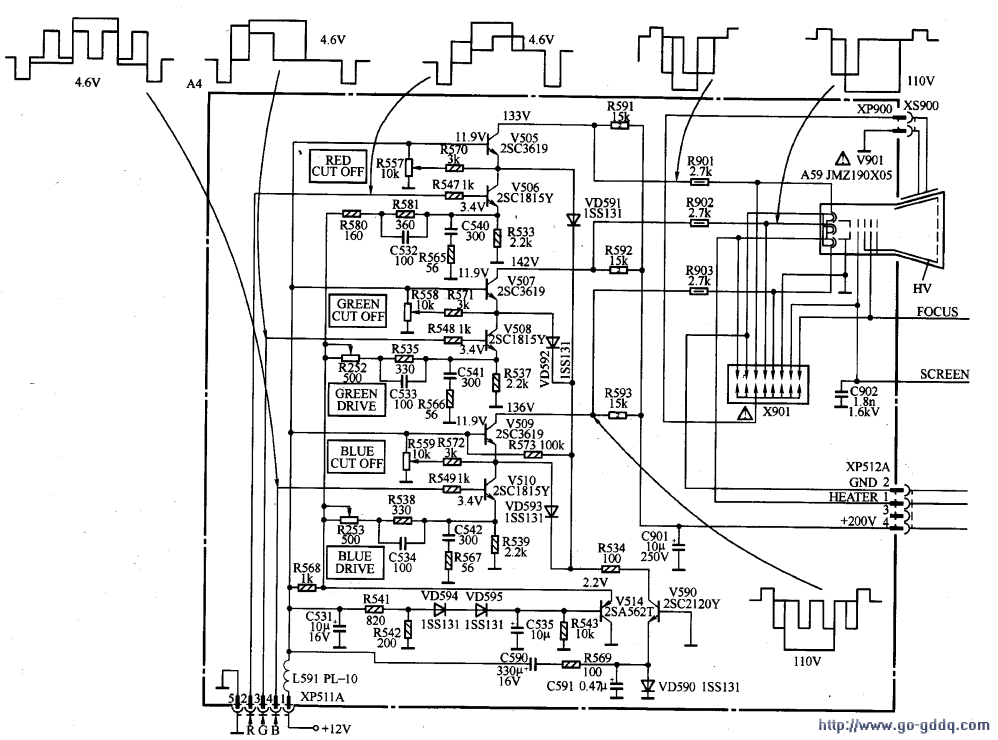

末级视放电路如下图所示。

　　1.视频放大电路
　　
　　从TA8783N的（41）、（42）、（43）脚输出的R、G、B三基色信号，通过末级视放电路对基色信号进行放大，送到显像管的阴极。对于末级视放电路，除要求具有高的放大能力外，还要具备6～8MHz的带宽，以保证图像的清晰度不受影响。所以，该机末级视放电路采用了。由分立元件组成的3组共射一共基宽频带放大器，主要由V505～V510六只三极管担任。其中，V505与V506组成一组共射一共基联放电路，用于R基色信号放大。

　　V506为共射放大器，V505为共基放大器。共射放大器具有输入阻抗大，电流、电压放大倍数高等特点，共基放大器具有输入阻抗小、电压放大倍数高、截止频率高等特点，当它们组成联放电路时，不但能保证放大器的总增益，还能展宽电路的通频带。同理，V507与V508、V509与V510也分别构成共射一共基联放电路，分别用于G和B基色信号放大。

    　　为了改善末级视放电路的高频特性，保证足够的带宽，在3个放大器的发射极电阻上，均并联有高频补偿电路，C540与R565串联，C541与R566串联，C542与R567串联，分别并联接在R533、R537、R539旁，使高频成分的负反馈作用减小，以丰富图像的细节。

　　电路中，R557、R558、R559为暗平衡调节电位器，R252、R253为亮平衡调节电位器，通过调节，可使电视机颜色纯正，不偏色。

　　2.恒压偏置电路
　　
　　末级视放电路采用直接耦合方式，偏置稳定性十分重要，所以，该机采用了恒压偏置电路，由V514等组成。其工作原理是：12V电压经R541和R542分压，在它们的公共点上得到约2.4V左右的电压，再经VD594、VD595降压，在V514的基极上形成约1.OV的电压。V514的发射极电压便稳定在1.7V左右，这个电压作为V506、V508、V510的发射极偏置电压。

　　3.消亮点电路
　　
　　消亮点电路由V590等组成，在正常工作时，12V电压对C590和C591充电，使C590两端充得12V左右的电压，C591由于VD590的钳位作用，其两端充得0.6V的电压，从而使V590截止，对视放电路无影响。关机后，由于12V电压消失，C590便开始放电，放电路径为：C590正极→R541→R542→地→C591负极→C591正极→R569→C590负极，这个放电过程实质上就是对C591的反向充电，当C591上端电压降为-0.6V左右时，V590导通，继而使VD591、VD592、 VD593导通，V505、V507、V509饱和导通，其集电极电位迅速下降，显像管栅一阴极之间的负电压随之大大下降，这就使显像管出现很大的束电流，因而显像管高压电容上的电荷很快泄放完毕，达到消除关机亮点的目的。
