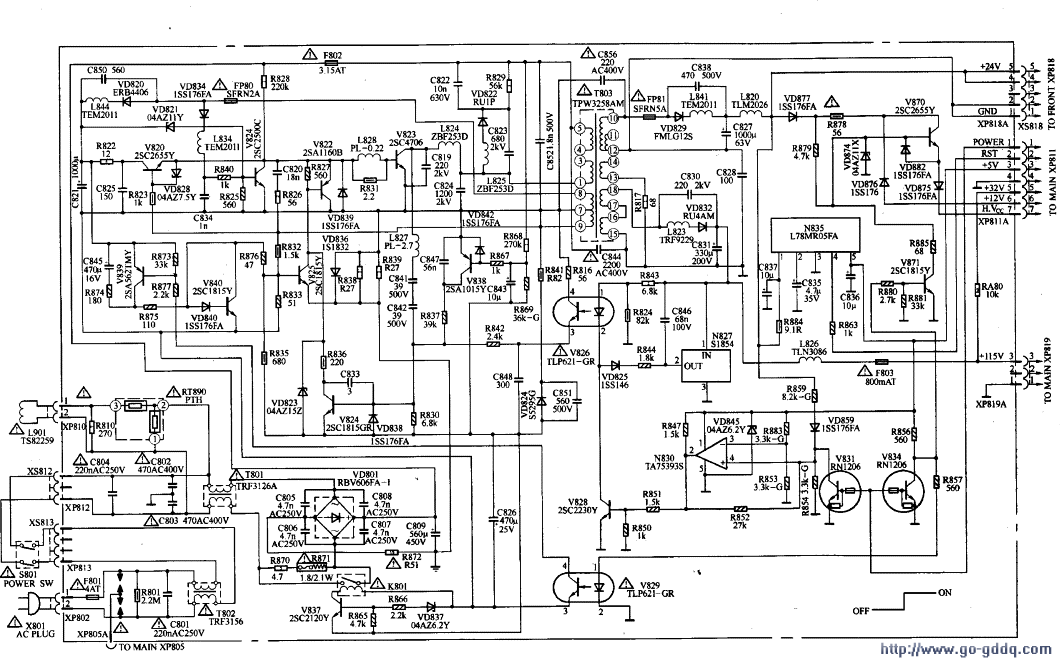

海信TC2919KB型彩色电视机采用由分立元件构成的变压器耦合并联型自激式开关稳压电源，具有电压适应范围宽、保护功能完善等特点。电路结构较复杂，如下图所示。

　　一、启动与振荡电路
　　
　　当接通电源开关S801后，220V市电经互感滤波器T801、T802滤除电网中的高频杂波后，由整流堆VD801桥式整流，在滤波电容C809两端产生约300V的直流电压。一路经T803初级5-1绕组，送到开关管V823的集电极；另一路经启动电阻R828加到V823的基极，从而使V823正向偏置而导通。 V823导通后，其集电极电流在T803的初级绕组上形成感应电动势，T803的正反馈绕组（9）脚相应产生感应电动势，并经正反馈电路R826、C820反馈到V823的基极，于是开关管经正反馈雪崩过程进入饱和状态。V823饱和后，T803的（9）脚脉冲电压对C820充电，随着C820充电电流的减小，开关管V823退出饱和状态，集电极电流下降。由于电感中的电流不能突变，T803各个绕组电动势反相，于是T803的（9）脚负的脉冲电压与C820所充的电压使V823迅速截止。V823截止后，T803次级绕组所接的整流滤波电路开始工作，向负载供电。

　　二、恒流驱动电路
　　
　　开关管的正反馈电路实际上是由两路反馈构成的，其中一路由常规的正反馈电路R826、C820组成，为开关管V823提供的正反馈量是固定的；另一路由V820等组成的恒流驱动电路组成。

　　在V823截止期间，正反馈绕组（9）脚的极性为负，V820截止。 T803的（8）脚的极性为正，故VD820导通，对C821进行充电，在C821上形成8.5V左右的直流电压，并给V820供电。

　　因C821容量大，其上的电压也较稳定，故当市电在一定的范围内波动时，C821两端的电压基本不变。

　　当市电电压较低时，C809两端所获得的电压较低，T803的（9）脚上的正反馈电压也较低，正反馈电压除了经R826、C820向V823提供激励电流外，还经R823、V820向V823提供激励电流，使低电压输入时确保输出电压稳定。

　　当市电电压升高较多时，T803的（9）脚上的正反馈电压也随之升高许多，并有可能造成V823过激励。为此，电路中设有R832、R833组成的脉冲分压电路，在V823饱和期间，反馈脉冲经R832和R833分压后，在R833上形成一定的脉冲电压。当反馈脉冲幅度过高时，R833上的脉冲幅度也较大，从而使V825导通加强，V822导通也加强，对V823基极的分流作用增大，避免了V823过激励，并使输出电压保持稳定。

　　三、稳压控制电路稳压电路
　　
　　由误差放大电路N827、光电耦合器V826、误差放大管V824以及脉宽调制管V822等组成。当由于某种原因引起115V主电源升高时，N827的（1）脚电压上升，（2）脚电压下降，光电耦合器V826内发光二极管两端电压上升，发光增强，V826内光敏三极管导通加强，V824导通加强，集电极电流增大，V822的基极电流和发射极电流也跟着增大，从而对V823基极的分流作用增加，控制输出电压下降。反之亦然。

　　四、保护电路
　　
　　1.开机限流控制电路
　　
　　由于C809的容量较大，所以在开机瞬间充电电流较大，过大的电流可能烧坏一些元件。

　　为了避免这种现象，在刚开机时把R870和R871串联到电路中去，限制电流。但在正常收看过程中，R870、R871将产生较大的功耗，这时K801吸合，将R870和R871短路，降低无用功率的损失。

　　2.欠压保护电路
　　
　　欠压保护电路主要由V838及周边元件构成，其作用是当市电电压低于89V时，使开关电源停止工作。这是因为市电电压过低，开关管导通时间会增加，长时间工作会危及开关管的安全。具体工作过程是：当市电电压过低时，C809两端的电压会降低很多，当V838的基极电压低于发射极电压一定值时，V838导通，使V824导通加强，V822饱和，控制V823停止振荡，达到了保护的目的。

　　3.开关管过流保护电路
　　
　　开关管过流保护电路由R838、R839、VD836、R833和V825等组成，R838、R839为开关管V823过流检测电阻，R838、R839两端的电压经R833加到V825的基极，当开关管过流时，R838、R839两端的电压升高，V825导通加强，V822饱和，控制V823停止振荡。

　　4.过压保护电路
　　
　　过压保护电路由VD821、V821等元器件组成。开关电源在正常工作时，C821两端充有8.5V左右的电压，11V稳压管VD821截止，对开关电源无影响。当开关电源输出电压过高（高于240V）时，T803的（8）脚输出的脉冲电压增高很多，经VD820整流、C821滤波后产生的电压将高于VD821的稳压值，使VD821导通、V821饱和，控制V823停止振荡。

　　5.关机保护电路
　　
　　关机时，T803各绕组由于突然断电会产生较高的反峰电压，极易损坏开关管，为此，开关电源设有关机保护电路，主要由VD834、L834、C834、R840、R825及V821组成。具体工作过程是：关机时，T803的（8）脚上的反峰脉冲经VD834整流，L834、C834滤波，产生的直流电压经R840加到V821的基极，使V821饱和，将V823基极上的正反馈脉冲旁路，达到了保护的目的。

　　五、待机控制电路
　　
　　在待机状态时，待机控制信号POWER为低电平，加到V834的基极使V834截止，其集电极输出高电平，一方面送到V871基极，使V871饱和，其集电极输出低电平，使V870基极变为低电平，V870截止，输出电压为OV，从而切断了行起振电源H.VCC，使行停止工作。

　　另一方面，V834集电极输出的高电平使V829中的发光二极管导通，光电三极管也导通，从而使V839导通，其集电极输出的电流分别送到V840和V825基极，使它们也导通o V825导通必然使V822导通加强，进而对V823基极的分流作用加大，V823饱和基流会减小，饱和时间缩短，各路输出电压大幅度下降。
