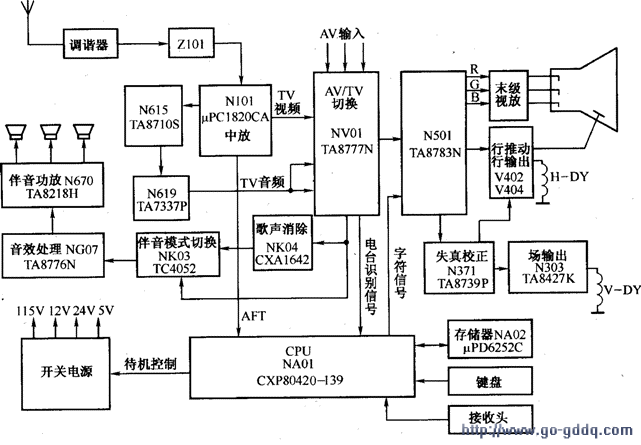

采用TA8783N机心的海信TC2919KB型彩色电视机整机主要电路组成如图所示。
从图中可以看出，海信TC2919KB型彩色电视机主要由电子调谐器、中放电路N101（μPC1820CA）、小信号处理集成电路N501（TA8783N）、AV/TV切换电路NV01（TA8777N）、伴音中频变换N615（ TA8710S）、伴音解调N619（ TA7337P）、歌声消除电路NK04（ CXA1642）、伴音模式切换开关NK03（TC4052）、音效处理电路NG07（TA8776N）、音频功放N670（ TA8218H）、末级视放、行输出、场输出N303（TA8427K）、几何失真校正电路N371（TA8739P）、微处理器NA01（CXP80420-139）、存储器NA02（μPD6252C）和开关电源等几部分组成。
