一、遥控电路的组成
遥控电路以主控微处理器DO01（ TMP47C433AN）为核心，配合存储器D002（ TC89101P）、屏幕字符显示块D003（ TC9020P）及红外线接收器等组成。电路如下图所示。TMP47C433AN引脚功能及实测数据如下表所示。
| 脚号 | 功能 | 工作电压(V) | 脚号 | 功能 | 工作电压(V) |
| 1 | 选台电压用PWM输出 | 2.1 | 22 | 键矩阵输出 | 1 |
| 2 | 音量控制用PWM输出 | 0.6 | 23 | 键扫描信号输出 | 1 |
| 3 | 色饱和度控制用PWM输出 | 0.1 | 24 | 键扫描信号输出 | 1 |
| 4 | 亮度控制用PWM输出 | 0.1 | 25 | 键扫描信号输出 | 1 |
| 5 | 频段选择VL电压输出 | 4.6 | 26 | 键扫描信号输入 | O |
| 6 | 频段选择VH电压输出 | O | 27 | 键扫描信号输入 | 0 |
| 7 | 频段选择UHF频段电压输出 | O | 28 | 键扫描信号输入 | 0 |
| 8 | 电源通／断输出 | 5.1 | 29 | 键扫描信号输入 | 0 |
| 9 | AV/TV转换输出 | 5.1 | 30 | 连接在GND上 | O |
| 10 | PAL/NTSC辖换输出 | 5.1 | 31 | 时钟振荡输入 | 0.6 |
| 11 | 视频静噪输出 | 0 | 32 | 时钟振荡输出 | 2.4 |
| 12 | 屏幕字符显示控制输出 | 5.1 | 33 | 复位信号输入 | 5.1 |
| 13 | 屏幕字符显示控制输出 | 0 | 34 | 场同步信号输入 | 4.5 |
| 14 | 串行时钟输出 | 4.5 | 35 | 遥控信号输入 | 4.4 |
| 15 | 串行数据输入／输出1 | 0 | 36 | 行同步信号输入 | 3.6 |
| 16 | 串行数据输入，输出2 | O | 37 | 多种伴音转换输出 | 0 |
| 17 | 片选电压输出 | 5.1 | 38 | 多种伴音转换输出 | O |
| 18 | 自动频率微调(AFT)控制开关信号输出 | 0 | 39 | 伴音多重用立体声导频信号输入 | O |
| 19 | 选择输出或指示器输出 | 5 | 40 | 伴音多重用双声导频信号输入 | O |
| 20 | 键矩阵输出 | 1 | 41 | AFT误差电压输入 | 2.4 |
| 21 | 接地 | O | 42 | +5V | 5.1 |
二、CPU的工作条件
1.供电电压行输出电路输出的12V经V011、R001、V001、V003、C010稳压后得到+5V电压，加到CPU的（42）脚，为其提供工作电压。
重点提示 长虹TA两片机的CPU供电迟后于行扫描电路，以这种方式供电的彩色电视机可设置“交流关机”功能，特点是“屏幕上光栅显示后，才有图像、字符显示”。这些彩色电视机只有行扫描工作后，行输出级才有12V电压送入控制系统的SV供电形成电路，整机才能进入正常工作状态。这些彩色电视机出现“自动停机”故障时，可拔掉控制电源开关吸合的交流关机插头，在交流220V不中断情况下，测量开关电源输出的B+电压，可判定开关电源、行扫描电路、控制系统电路的工作状态。
2.复位信号复位电路由CPU的（33）脚和外围的C001、R002、R003、V004A、V003、R004、R008等组成。电路工作原理是：电源刚接通瞬间，稳压二极管V004A（5.6V）负端电压因低于其击穿电压而截止，V003的发射极与基极处于同电位而截止，V003集电极没有电压输出，CPU的（33）脚该瞬间处于OV低电平。待1ms以后，+12V电压经V011对C001充电到一定值，稳压二极管V004A因负端电压上升到击穿电压而导通，V003饱和导通，集电极电压上升到5V高电平，送给CPU的（33）脚，CPU开始工作。
3.时钟振荡信号CPU的（31）、（32）脚外接BCO01晶体（4MHz），与主控微机内电路组成时钟振荡器，产生4MHz的时钟脉冲，作为整个遥控系统的时间基准，以使CPU按这个时间节拍进行工作。
三、存储器TC89101P
彩色电视机工作时所需的数据，除了某些暂存在CPU内的寄存器外，其他如选台信息、关机前的色饱度、亮度、音量控制等信息也均要保存。这个工作由存储器来完成，该机存储器采用TC89101P，为可改写只读存储器，可重写次数为1 04次，存储容量为1K位。 TC89101P引脚功能及实测数据如表所示。
| 脚号 | 引脚名 | 功能 | 工作电压(V) |
| 1 | CS | 片选信号输入，控制存储器进入不同的状态 | 4.2 |
| 2 | CK | 串行时钟输入，使存储器与CPU同步工作 | 4.6 |
| 3 | DI | 串行数据输入 | 3.7 |
| 4 | DO | 串行数据输出 | 4.4 |
| 5 | GND | 地 | 0 |
| 6 | CRG | 存储器结构选择，高电平为16位，低电平为8位 | 5 |
| 7 | RDY/BUSY | 状态输出 | 5 |
| 8 | vCC | +5v电源 | 5．O |
1.存储器TC89101P的主要作用
存储器TC89101P的主要作用如下：
（1）在预置状态下进行自动搜台或手动选台时，当选定某一电视频道后，该频道的选台数据便被存储在与选定的频道位置号相对应的存储单元中。
（2）在正常接收状态下进行频道转换时，该频道的接收频段、调谐电压、AFT状态等数据能从TC89101P中取出并送给CPU 。
（3）在音量、色饱和度、亮度调节结束时（即在释放控制键时），该瞬间的模拟量数据能存入相应的存储单元中。
（4）每次开机时，CPU便从存储器取出上次最后收看频道的频道位置号、实际频道的数据（包括频段、调谐电压等）以及音量、色饱和度、亮度等模拟量数据。
（5）当利用遥控器“中置键”使音量、色饱和度、亮度恢复到正常收看状态时，CPU能从存储器分别取出30%的音量、50%的色饱和度、80%的亮度控制量数据。
2.存储器的工作过程
CPU通过（14）、（15）、（16）、（17）脚与存储器相连，CPU的（14）脚为时钟信号输出端，送往存储器的（2）脚，用作时钟信号基准，使存储器与CPU在同一时钟控制下工作。当CPU需要对存储器进行读写操作时，CPU的（17）脚输出片选信号（低电平有效），低电平时使存储器被选中，存储器即可进入工作状态。从存储器（4）脚提取的各种数据送往CPU的（16）脚。 CPU的（15）脚为数据输出端，该脚输出与操作指令相应的串行数据，送往存储器的（3）脚，由存储器进行存储。
四、操作指令电路
1.遥控信号输入电路CPU的（35）脚为遥控信号输入端，信号形式为脉冲信号。没有信号输入时电压为4V，有信号输入时电压为4V→3.7V→4V周期变化。

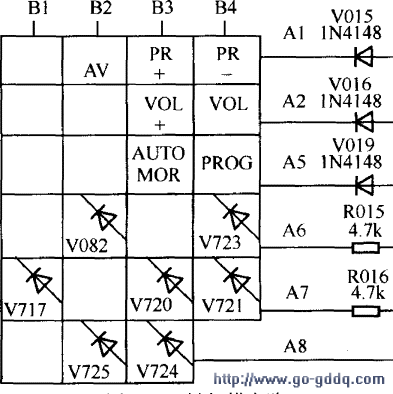

2.键扫描电路键扫描电路如下图所示。
CPU的（14）、（15）、（16）、（20）、（22）脚输出键扫描信号，并通过各自的二极管及键盘矩阵上的按键分别送入相应的（26）～（29）脚键扫描信号输入端。当按下不同的按键时，CPU经内部识别，输出不同的控制指令，使机器进入不同的工作状态。
重点提示 电视机所有功能由CPU决定，主要控制功能固化在CPU而不能改变，有的电视机系统预置功能在CPU相关脚实现，有的需进入维修状态调整参数实现，同一机心的彩色电视机因预置功能项不同，其功能有可能不同。该机系统预置功能由TMP47C433AN的（14）、（15）、（16）、（20）、（22）与（26）、（27）、（28）、（29）脚之间的电路实现，弄清系统功能与CPU引脚间的关系，对维修很有用。如（16）脚与（27）脚二极管的接入对自动搜索速度影响较大，实际维修中常遇到自动搜索节目时出现“搜索完VH-L、VHF-H波段后，向着UHF段搜索途中又返回VHF-L、VHF-H，而不彻底搜索完UHF段”的故障，若将接入的二极管V721断开，通过改变搜索速度，此故障即刻排除，若断开V721不能排除此故障，还需检查AFT有关的电路。另外，对于更换过增补高频头的机器，若增补高频头质量欠佳，也会出现搜索时“倒搜”的现象。
另外，该机所设置的功能是“节目存储容量为32个，红、绿、黄三色字符显示”，如果取消这些二极管，CPU的的功能将变成“节目存储容量为1 6个，单色字符显示”o因此，当出现最大节目号变为1 6，而仅有绿色字符显示故障时，也应对这些二极管进行检查。
