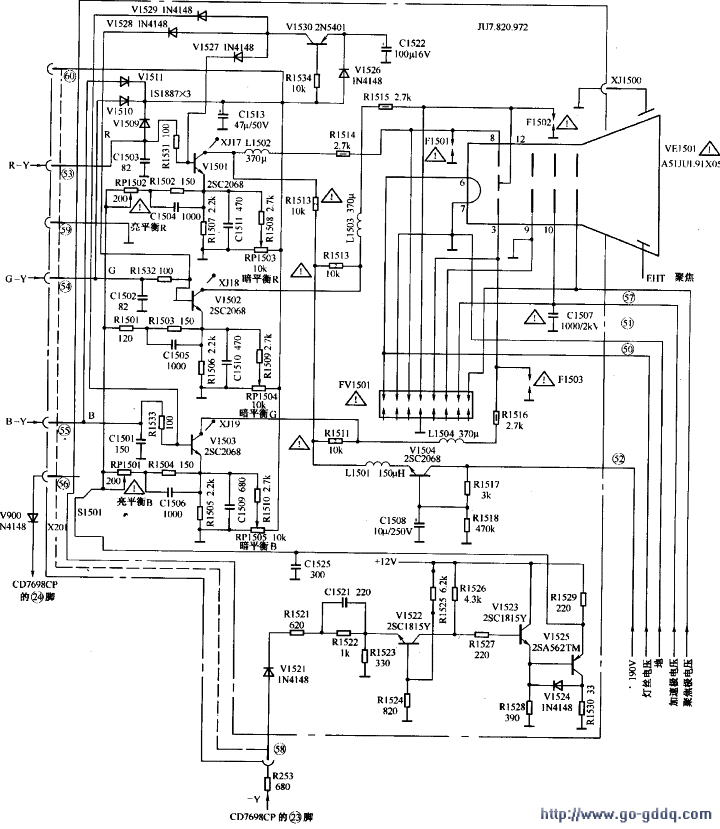

末级视放电路如下图所示。

　　1.末级视放电路
　　
　　末级视放电路的作用是将色解码电路输出的色差信号和亮度信号变换成具有一定幅度比例关系的三基色信号供显示用。

　　R-Y、G-Y、B-Y色差信号由CD7698CP的（21）、（20）、（22）脚输出，分别加至末级视放管V1501、V1502、V1503的三个基极。 CD7698CP的（23）脚输出的-Y信号经V1522、V1523、V1525放大后加到V1501、V1502、V1503的发射极，行输出电路输出的190V电压经V1504、R1517、R1518、C1508组成的电子滤波器滤波后，再经R1511、R1512、R1513为三个视放管供电，色差和亮度信号经三个视放管的混合、放大，解调出R、G、B三基色信号，加至显像管三个阴极进行彩色显示。

　　电路中，C1503、C1502、C1501分别为三个视放管基极输入滤波电容；C1504、C1505、C1506分别为三个视放管发射极高频旁路电容，以提高各放大器的高频带宽；R1507、R1506、R1505分别为三个视放管的发射极负反馈电阻；L1502、L1503、L1504为串联补偿电感，对视频信号中的高频分量进行提升；R1514、 R1515、 R1516为三个未级视放管集龟极与显像管阴极的隔离电阻；放电管FV1501用于在显像管打火时，不致损坏末级视放电路及主机心的元器件。

　　2.白平衡调整电路
　　
　　白平衡是彩色显像管重要指标之一，目的是使彩色电视机在不同的对比度和亮度情况下不产生彩色失真。白平衡调整可分暗平衡和亮平衡调整。

　　背景知识  显像管的白平衡调整彩色显像管中有红、绿、蓝三个电子枪。三个电子枪发射电子的能力各不相同，有着不同的束电流截止点和调制特性，并且红、绿、蓝三种颜色的荧光粉的发光效率也各不相同。上述这些因素会导致彩色电视机在收视黑白图像时，屏幕上带有不同程度的彩色失真。为了消除收看黑白图像时的彩色失真，需要调整暗平衡，使三个电子枪的束电流截止点一致，以确保视频亮信号的消隐电平到来时，三个电子枪同时停止发射，屏幕显示黑色，这一调整过程称暗平衡调整。电路中，RP1503、RP1504、RP1505为暗平衡调整电位器，调整RP1503、RP1504、RP1505可改变三个视放管的发射极直流电位，进而改变显像管的三个阴极电位，因而可进行暗平衡调整。

　　另一种调整是使显像管三个阴极上的三基色信号的幅度有适当的比例，以补偿显像管三个阴极特性曲线斜率的差异，使三个电子枪的调制特性曲线基本一致，以确保高亮度信号加到阴极时，荧光屏显出纯白色，这一调整过程称亮平衡调整。电路中，RP1502、RP1501分别为R、B亮平衡调整电位器，调整RP1502、RP1501，可控制R、B基色信号的增益，因而可进行亮平衡调整。

  　　提示与引导  下面简要介绍显像管白平衡调整的方法。

　　暗平衡调整的方法：让被调整彩色电视机预热1 0分钟，接收黑白图像信号，如果接收的是彩色图像信号，将色饱和度降到最低，对比度电位器RP204逆时针旋转到底，加速极电位器逆时针旋到底，把维修开关S1501置于维修的位置，将暗平衡电位器RP1503（红）、RP1504（绿）、RP1505（蓝）逆时针旋转到底。慢慢顺时针旋转加速极电位器，直至屏幕上微微地出现一条彩线为止，仔细观察这时彩线的颜色，再根据色光混和原理，找出红、绿、蓝三色中究竟是哪一种过强或过弱，确认后就可以进行试调。手执小号绝缘梅花改锥，试调相关暗平衡电位器，使屏幕出现微微的白色水平亮线。如果调一处不能解决问题，可以根据新出现的偏色情况去调整另一处，必要时可反复几次。具体偏色及应调电位器情况如下表所示。

　　亮平衡调整的方法：暗平衡调整好后，接着进行亮平衡的调整。把维修开关S301拨到正常位置，把对比度控制电位器顺时针方向慢慢旋大，调节红亮平衡电位器RP1502和蓝亮平衡电位器RP1501，同时密切注意观察屏幕图像底色的变化情况，使屏幕得到均匀的白色光栅，如果调一处不能解决问题，可以根据新出现的偏色情况去调整另一处，必要时反复几次。

　　调好白平衡后，再试调亮度，观察屏幕图像在亮暗转变过程中是否带色，若不理想可再进行调整，直到满意为止。

  　　提示与引导  长虹C2162型彩色电视机设有维修开关S1501，安装在视放板上，维修开关也称为暗平衡调整开关、亮度维修开关或服务开关等等。当S1501处于维修状态时，S1501将V1525发射极送往视放管的亮度信号断开，同时，经V900加于CD7698CP的场扫描输出端，强行停止场扫描，以便对彩色电视机进行暗平衡调整。

    　常见故障  由于正常状态下维修开关是接通亮度信号的，若S1501接触不良，会使图像发虚，维修时只需将维修开关直接短接即可。

　　需要说明的是，有些彩色电视机中，维修开关只起到断开送往视放三极管的亮度信号的作用，所以也称亮度维修开关。有些彩色电视机没有维修开关，这主要是因为在生产线上进行电路调试所使用的调试套具不同，在生产调试套具中就已经包括了切断亮度信号、停止场扫描的功能，不需要在电路中另设维修开关。

　　3.消亮点电路
　　
　　消亮点电路由V1530、R1534、V1526、C1522、V1527、V1528、V1529组成，当电视机工作时，12V电压通过V1526对C1522充电至12Vo由于V1530是PNP管不导通，集电极电压为OV,V1527、V1528、V1529处于反偏状态，对三个视放管基极电位无影响，电视机正常工作。关机时，由于切断了电源，12V电压消失，而C1522上充得的约12V电压因V1526极管反偏使V1530饱和导通，其集电极上约有10V左右的电压，经V1527、V1528、V1529三只二极管分别加到三个视放管的基极，使三个视放输出管瞬间饱和导通，三个视放管集电极电压降低，因而显像管高压电容上的电荷很快泄放完毕，达到消除关机亮点的目的。可以看出，这是一种泄放型消亮点电路。
