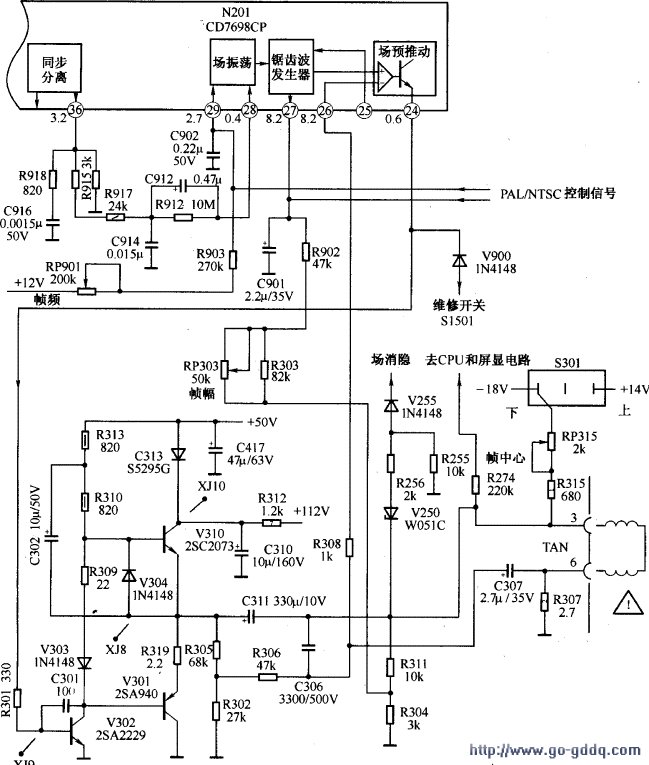

场扫描电路如下图所示。

　　1.场同步分离电路
　　
　　场同步信号是一个幅度与行同步信号相同，频率为50Hz，宽度为2,5倍行同步信号周期，即64μs×2.5=160μs的脉冲信号，而行同步脉冲的频率为15625Hz，周期为64μs，脉冲宽度为4.7μs，所以一般采用频率分离法，用积分电路进行场同步脉冲分离。 CD7698CP的（36）脚输出的复合同步脉冲信号经R917、 C914等组成的积分电路，分离出场同步信号，通过R912、C912加到（28）脚，使场自由振荡频率与场同步信号同步。

　　2.场振荡电路
　　
　　CD7698CP的（29）脚外接的R903、RP901、C902组成RC振荡定时电路，C902为定时电容，调节RP901可改变C902的充放电时间常数，控制场振荡电路的振荡频率，实现场同步调节。

　　3.场锯齿波产生电路
　　
　　场振荡电路产生的场频脉冲用于控制CD7698CP内部的场锯齿波发生器。场锯齿波发生器产生场偏转所需的场频锯齿波电压。在CD7698CP内部，场振荡电路与场锯齿波发生器各自分开，使场频调节和场幅调节分设在两个电路中，以克服场频与场幅调节之间的相互牵制，CD7698CP的（27）脚外接锯齿波电压形成电容C901。 C901的充放电时间常数可通过接在场输出电路和CD7698CP的（27）脚之间的RP303来调节。调节RP303可调节C901上锯齿波电压的幅度，即可以调节场幅。场输出的锯齿波电压经R303、RP303、R902.C901积分，产生的场频抛物波反馈到CD7698CP的（27）脚，可改善场线性。

　　4.场预激励电路
　　
　　场锯齿波发生器输出的场锯齿波电压送至CD7698CP内部的场预激励电路。由于场扫描锯齿波是由RC电路充放电而产生的，而充放电曲线又是按指数规律变化的，这就不可避免地产生非线性失真。为此，场预激励电路采用了负反馈放大电路，CD7698CP的（26）脚外围元件可用于稳定工作点和抵消非线性失真。

　　场输出级经R305、R302分压后，从R302上取出的电压经R306、R308送至CD7698CP的（26）脚，作为直流负反馈，用于稳定场输出电路的直流工作点。从R307上取出的交流场锯齿波电压经C307、R308送至CD7698CP的（26）脚，作为交流负反馈，用于改善场扫描的线性。

　　场预激励电路从CD7698CP的（24）脚输出场频锯齿波电压，经限流电阻R301送至由V302、V301、V310组成的场输出电路，去推动场偏转线圈工作。

　　5.场输出电路
　　
　　该机采用了由分立元件组成的双电源互补型OTL场输出电路。 V302为场激励管，V310、V301为互补推挽场输出管，为场偏转线圈提供线性良好的扫描电流。在场扫描逆程期间由+112V供电，在场扫描正程期间由低压+50V供电，从而降低了场输出级的功耗。

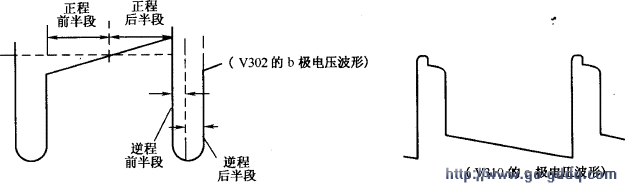

　　场输出级典型波形如下图所示。

　　在输入信号正程的前半段，V302、V310导通，50V经V313输出的电压和112V经R312降压后的电压叠加，产生约58V对负载供电。其电流流向是：V310的c-e极→C311（场输出电容）→V-DY（场偏转线圈）→R307→地。在此期间C311被充电，极性是左正右负。

　　进入正程后半段，因输入信号电压进一步升高，V302导通进一步加深，集电极电压进一步下降，致使V301因基极电位下降而完全导通，V310因基极电位下降而截止。此时C311相当于电源对负载供电，其电流流向是：C311正极→R319→V301的e-c极→地→R307→V-DY→C311负极。同时，112V电压经R312对C310充电，在C310两端得到约110V左右的电压，为场逆程期间所需的高压电源做好了准备。

　　在逆程前半段到来时，因信号电压突然下降很多，V302截止，集电极电位升高，因此V301也截止。这时因流经偏转线圈上的电流发生突变，所以在偏转线圈上端（即V310的e极）感应出很高的正脉冲电压，该电压将使整流兼钳位二极管V304导通，并对自举电容C302充电，使V310因基极电位升高而导通o C302充电后将维持V310在逆程期间导通。与此同时，V301也因发射极电位升高而导通，这时偏转线圈储存的磁场能将变成电流。

　　逆程后半段开始时，V301已因其e极电位下降而截止，偏转线圈对外输出电流已基本降为零。不过，这时C310仍具有110V电源，其电流流向为：C310正极→V310的c-e极→C311（场输出电容）→V-DY（场偏转线圈）→R307→地。随着时间的推移，C310正极电位迅速下降，到逆程后半段结束时正极电位已接近58V，完成一个周期的工作过程。

　　S301为光栅垂直中心位置调整。当S301在中间时，光栅居中；当S301接一18V时，光栅中心向下偏移；当S301接+14V时，光栅中心向上偏移。 RP315为场中心调节电位器，调节RP315，可改变场偏转线圈的直流分量，因而可改变光栅的垂直中心位置（注意：不是图像的垂直中心位置）。
