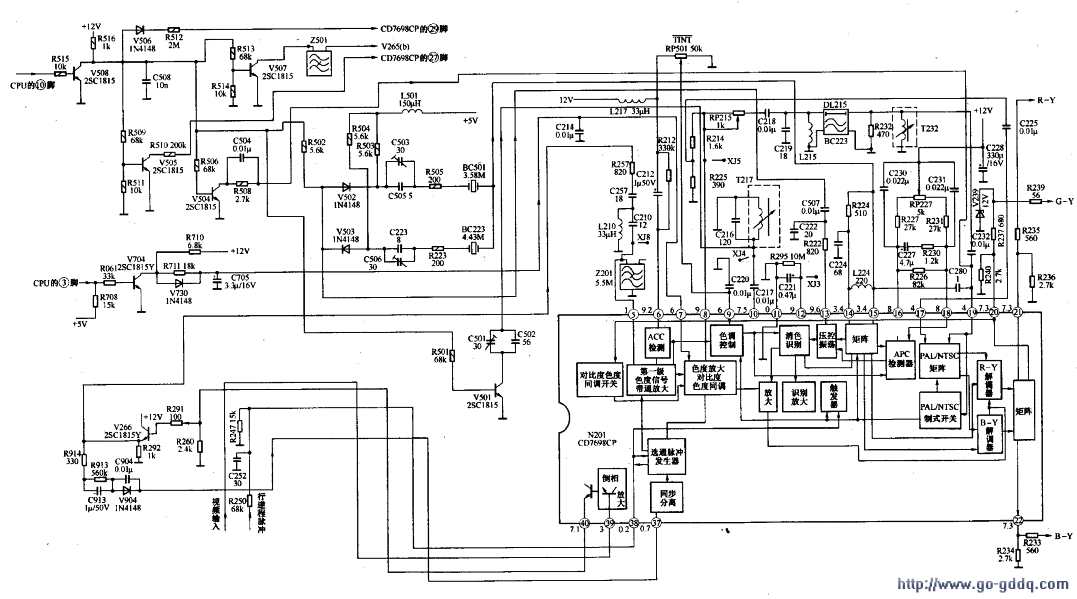

色度信号处理电路如下图所示。

　　CD7698CP可组成PAL/NTSC制解码系统，与SECAM解码及开关电路配合，还可以实现PAL/NTSC/SECAM多制式接收。

　　1.色度信号处理过程
　　
　　从N201（CD7698CP）的（40）脚输出的彩色全电视信号经V266放大和4.43MHz选通滤波器C257、C210、L210，滤去亮度信号及其他杂波得到4.43MHz色度信号，加到（5）脚内部带ACC功能的色度放大器。另外，同步分离电路来的行同步脉冲与（38）脚来的行逆程脉冲同时进入选通脉冲发生器，产生的色同步选通脉冲将色度信号与色同步信号分离。滤除色同步信号后的色度信号经色度放大、色饱和度控制后（通过（7）脚进行控制）由（8）脚输出。色同步信号经ACC检波放大后得到一个相应的直流控制电压，去自动控制色度放大器的增益。（6）脚外接的R212、C212是ACC检波的滤波电路。另外，色度信号还受到消色电压的控制。当彩色信号很弱或接收黑白电视信号时，消色识别检波器会送出消色电压，自动关闭色饱和度控制电路，使（7）脚电压几乎为零，则（8）脚无色度信号输出。（10）脚外接的T217为4.43MHz并联谐振电路，用以提高色同步信号的信噪比，使色同步信号更“干净”。C217是交流耦合电容。

　　背景知识  色饱和度与色调色饱和度是指颜色的浓淡程度，例如，深红、淡红的区别就在于它们的色饱和度不同。控制色度信号的幅度即可控制色饱和度，色调是指物体的颜色种类，控制色度信号的相位即可控制色调。NTSC制有对相位失真（色调）敏感的缺陷，而PAL制由于采用了“Fv分量逐行倒相”技术，对相位失真有补偿作用，因此，CD7698CP的（9）脚外接的电位器RP501为NTSC制色调调整电位器，正确调整RP501，可使NTSC制彩色信号正常，对于PAL制，色调控制电路不用，通过C220接地。

　　从CD7698CP的（8）脚输出的色度信号分成两路：一路是直通信号，它经R214、C225送至（17）脚内部电路；另一路是延时信号，经RP215（用于调节色度信号电平，使其经延迟后与直通在幅度上严格相等）、C218、DL215（延时约64μs）、T232（改变T232可使回路失谐，产生相移，实现相位补偿）、C232送至（19）脚内部PAL/NTSC矩阵开关电路，其中的加法器对送入的色度信号进行处理，然后输出±Fv信号到R-Y同步解调器去解调；减法器对色信号处理后，输出的Fu信号与从压控振荡器（VCO）送来的副载波信号相乘，解调出B-Y色差信号并从（22）脚输出。±Fv信号与PAL开关送来的逐行倒相的副载波信号在R-Y同步解调器中相乘解调出R-Y色差信号并由（21）脚输出，同时将R-Y色差信号与B-Y色差信号的一部分送入G-Y解调器中，解调出G-Y色差信号，并由（20）脚输出。三个色差信号最后在末级视放电路（矩阵电路）与亮度信号合成，还原出R、G、B三个基色信号。

　　2.副载波恢复电路
　　
　　对于PAL制，副载波恢复电路由APC（自动相位控制）、PAL开关、VCO（压控振荡器）、FF电路（双稳态触发器）、识别消色放大器等组成。其中压控振荡器（VCO）由CD7680CP的（13）、（15）脚内电路与（13）、（14）、（15）脚外接的晶振BC223（4.43MHz）及RC移相网络等组成。

　　它们产生的振荡信号与色同步信号同时加至APC鉴相器进行相位比较，然后根据误差大小输出对应的控制电压，经（16）、（18）脚外接的低通滤波器滤波后，去控制压控振荡器的频率，使之与发送端同步。RP227为色同步微调电位器，调节它可使振荡器的频率与相位发生改变。

　　PAL识别和自动消色电路（ACK）由PAL识别、消色检波、识别放大和消色放大三部分组成oPAL识别电路有两个输入信号，一是PAL开关输出的逐行倒相副载波信号；二是色同步信号。

　　3.NTSC信号处理
　　
　　为了满足用户在PAL制电视接收机上欣赏NTSC制录像带、激光视盘的需要，在长虹TA机心电视机上，设有视频NTSC制信号处理单元。

　　在PAL制工作时，CD7698 P的（17）脚直接输入的色度信号与（19）脚的延迟输入信号加至集成电路内的PAL/NTSC制矩阵进行U、V分离。在NTSC制工作时，不需要延迟信号输入，故（19）脚经电容接地。为了解调出一定的信号幅度，需要改变矩阵内部增益，这时，需使（19）脚的电压低于2V，让内部PAL／NTSC制开关动作，控制矩阵增益并解调相对相位、相对振幅。色调控制、FF触发器等自动转换。

　　关键点  CD7698CP的（19）脚为双功能脚，即延迟色度信号输入兼PAL/NTSC制切换开关，工作于PAL制时其电压为4V左右，工作于NTSC制时其电压为2V左右。

　　由于PAL制与NTSC制采用的色度信号副载波频率不同，行频、场频等也不同。PAL制时，色副载波频率为4.43MHz，场频为50Hz，行频为15625Hz;NTSC-M（NTSC3.58）制时，色副载波频率为3.58MHz，场频为60Hz，行频为15750Hz，因此，在进行这两种制式色度信号处理时，恢复副载波频率的晶振频率不同，色带通滤波器中心频率不同，亮度通道的色副载波陷波滤波器的中心频率也不同。当在PAL制电视机上接收视频NTSC制信号时，对晶振、带通滤波器、陷波器等都要进行相应切换。同时，对场频、场幅也应作相应改变，才能满足NTSC制的要求，否则，场频可能不同步，场幅将缩小。由于CD7698CP行扫描电路的AFC引入范围和保持范围较宽，当整机由PAL制转为NTSC制时，可不作任何校正。

　　在NTSC制工作时，DO01（TMP47C433AN）的（10）脚输出低电平控制信号，加到倒相器V508的基极，使V508截止，集电极输出高电平控制信号（12V），控制以下电路动作。

　　（1）V506导通，经R512接CD7698CP的（29）脚，使场频变为60HZo（2）V505导通，CD7698CP的（27）脚通过R510经V505接地，使场幅增加，满足NTSC制的场幅要求。

　　（3）V504导通，CD7698CP的（19）脚通过R508、 C504经V504接地，1行延迟信号经C504旁路到地，（19）脚电平低于2V,CD7698CP内PAL/NTSC制开关转换到NTSC制工作状态，并控制内部矩阵增益，解调相对相位、相对振幅，接通色调电路，停止FF触发器工作。从（8）脚输出的直通色度信号加到（17）脚，经内部解调处理、矩阵变换后，分别从（20）、（21）、（22）脚输出G-Y、R-Y、B-Y色差信号，完成NTSC制色度信号处理。

　　（4）V507导通，NTSC制3.58MHz陷波器2501经V507接地，并接在亮度延迟线DL213的输出端（V265基极），用以滤除亮度信号中的色度信号。亮度信号经CD7698CP内部处理后，从（23）脚输出一Y信号，加到视放电路与色差信号共同完成三基色恢复工作。

　　（5）V502导通，V503截止，BC501（3.58MHz）晶振接入副载波恢复电路，恢复3.58MHz副载波，供色度解调用。由于V503截止，4.43MHz晶振BC223断开，不影响NTSC制的信号处理。

　　（6）V501导通，C501、C502并联电容经V501接地，并入T217色副载波净化谐振电路。

　　调整微调电容C501，使其谐振在3.58MHz上，达到净化NTSC制色同步信号的目的。

　　另外，CD7698CP的（9）脚内部的色调电路工作，（9）脚外接电位器RP501用以调整色度信号相位，通过改变⑨脚的直流电压，即可实现NTSC制色调调整。

　　以上转换电路只能收看NTSC-M制录像或影碟节目，不能用于收看NTSC-M制广播节目，若需收看NTSC-M制广播节目，除上述必要的转换电路外，还需增加中频特性切换电路，在视频通道增加4.5MHz吸收电路，4.5MHz带通滤波器，4.5MHz伴音解调电路及相关的切换电路等，因此，电路会更复杂，整机成本也会增高。长虹C2162型彩色电视机也未设此部分电路。

　　另外，对于NTSC4.43制的信号处理，只需要给CD7698CP的（19）脚加入PAL/NTSC制式开关控制信号，给（29）、（27）脚加入场频、场幅转换电路即可。
