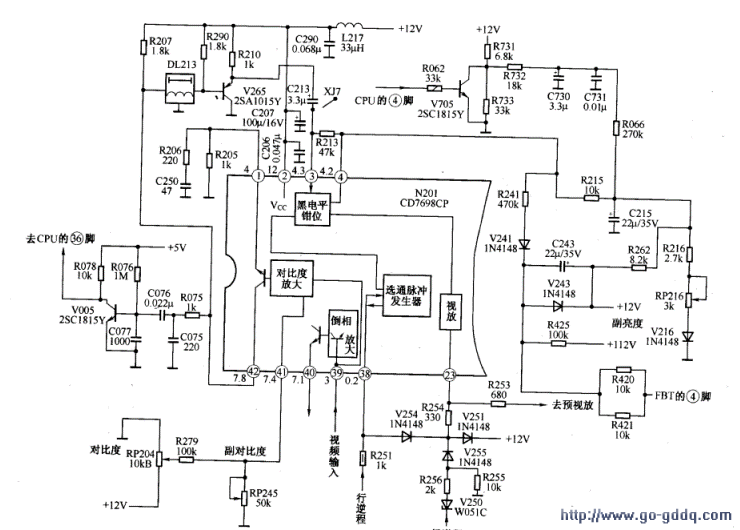

亮度信号处理电路如下图所示。

　　1.亮度信号工作流程
　　
　　经AV/TV切换电路切换后的视频信号，由N201（CD7698CP）的（39）脚加至IC内部的倒相放大和对比度放大电路。其中经倒相放大后的信号再经缓冲放大后，由（40）脚输出。经对比度放大器放大后的信号由（1）脚和（42）脚输出，（1）脚为对比度放大器输出管的发射极，接有R206、R205、C250高频补偿元件以控制图像的质量。（42）脚为对比度放大器输出管的集电极，亮度信号通过0.6μS的亮度延迟线DL213延迟后送入CD7698CP的（3）脚黑电平钳位电路。 DL213是半分布参数型、内含4.43MHz副‘载波陷波电路的亮度延迟线，电阻R207、R290是DL213的输入输出阻抗匹配电阻，C213是交流耦合电容，R213是耦合电阻，使CD7698CP的（4）脚重叠有亮度信号以改变直流再生率。另外，CD7698CP的（40）脚输出的视频信号还加至同步分离电路和色带通电路。

　　输入到CD7698CP（3）脚的亮度信号，经黑电平放大后，与利用延迟后的行同步脉冲作为钳位脉冲的参考电平相比较，如果黑电平与参考电平有差异，则产生一个误差电压控制亮度放大器的直流工作点使亮度信号的黑电平接近参考电平，从而间接地恢复了亮度信号的直流分量。经直流再生和亮度控制的亮度信号以基本不变的幅度从（23）脚输出，与行、场消隐信号混和后，经电阻R253加至视放板。

　　2.亮度、对比度控制和ABL电路

　　CD7698CP的（41）脚为对比度控制端，外接副对比度电位器RP245和对比度电位器RP204，对比度控制是通过改变亮度信号的幅度（对比度放大器的增益）来实现的。

　　CD7698CP的（4）脚为亮度信号控制端，外接副亮度电位器RP216，亮度控制是通过改变钳位电平进而改变（23）脚亮度信号的直流分量和显像管阴极电位来实现的。亮度控制过程如下：

　　当需要改变亮度时，CPU的（4）脚输出0.6～OV的PWM控制信号，经R062加到晶体管V705的基极，经倒相放大和C730、C731、R731、R732滤波得到与。PWM占空比成正比的直流电压，加至CD7698CP的（4）脚，通过设定钳位电平控制图像亮度。

　　CD7698CP的（4）脚也为ABL控制端，ABL控制过程如下：电阻R420、R421为取样电阻。

　　在正常工作状态，选择R420、R421使V241负端电位高于12V,V243导通，V241负端被钳位于12V。当亮度过大时，流过显像管的束电流增大，则流过R420、R421上的压降加大，V241负端电位降低，V243截止，V241导通，使CD7698CP的（4）脚电压减小，起到自动限制亮度的作用。

　　背景知识  束电流显像管内部的电子束电流称为束电流，电子束电流是这样流过显像管的：

　　电源电路输出的112V电压，经过R425、R420、R421加到行输出变压器的（4）脚，经行输出变压器的高压绕组，通过高压输出线加到显像管高压阳极，在显像管内部形成电子束流，电子束流再流经阴极形成回路。

　　ABL电路除了本职的限制亮度过高作用之外，还有一种重要的功能就是维持高压的稳定。束电流的大小影响图像的亮度，同时还影响电子束的速度，行输出变压器的高压包本身也是有内阻的，亮度高时，-较大的电子束流在高压包内阻上产生比较大的压降，使得显像管上的高压下降，电子束速度也下降，偏转线圈仍然以恒定的磁场偏转，产生比较大的偏转角，这样就形成了图像亮度高时幅度大而亮度低时幅度小的现象。 ABL电路总是在不断地调整亮度钳位，也能够控制输出高压的稳定性，对修正由于亮度变化引起的幅度变化有一定的作用。

　　3.行场消隐电路
　　
　　行场消隐电路的作用是将行场消隐信号（实际就是行场逆程脉冲）加到亮度信号中，去控制末级视放管的直流工作电压，使电子束在扫描的逆程期间将显像管阴极电位升高，使显像管截止，消除行和场回扫线。

　　行输出变压器（T414）（7）脚的行逆程脉冲，经与C412、R411、R251、V254、R254和CD7698CP的（23）脚输出的亮度信号混合，与此同时，来自场输出电路的场逆程脉冲经V250、R256、V255、R254也和亮度信号混合，经预视放输出后至末级视放矩阵电路中，完成与色差信号的合成和行、场消隐任务。
