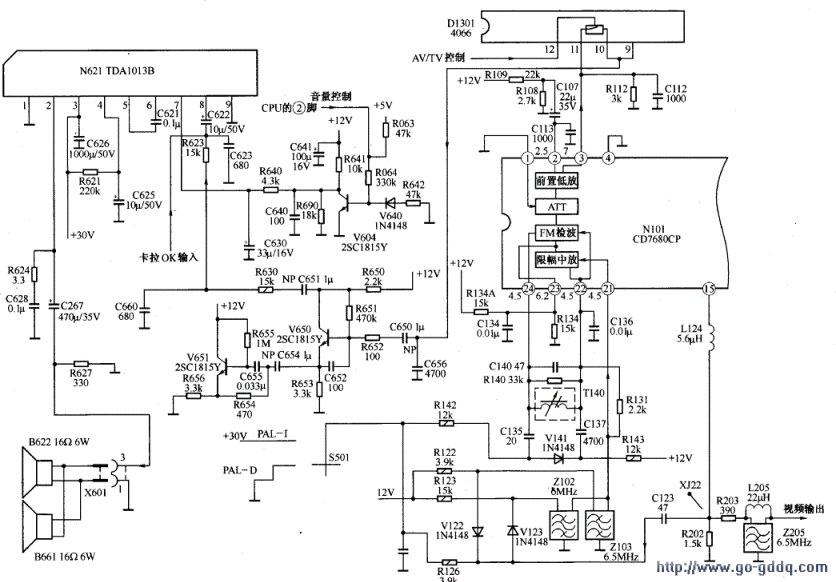

伴音电路如下图所示。

　　1.伴音解调电路分析
　　
　　该机可接收PAL-D（第二伴音中频为6.5MHz）和PAL-I（第二伴音中频为6MHz）两种伴音信号，可通过PAL-D/PAL-I开关进行切换。当接收PAL-D伴音信号时，V122导通，V123截止，从CD7680CP的（15）脚输出的复合全电视信号经C123、V122至2103 （6.5MHz滤波器）输入端，经2103选频后得到6.5MHz第二伴音中频信号，并送入CD7680CP的（21）脚；当接收PAL-I伴音信号时，V123导通，V122截止，从CD7680CP的（15）脚输出的复合全电视信号经C123、V123至Z102（6MHz滤波器）输入端，经Z102选频后得到6MHz第二伴音中频信号，也送入CD7680CP的（21）脚送入CD7680CP内部的6.5MHz/6MHz第二伴音中频信号，在内部进行三级限幅放大，被放大的中频信号然后送入双差分正交鉴频器。它有两个输入信号，一个是伴音中频放大器送来的信号，另一个来自T140构成的移相网络（注意：在PAL-D制式时，V141截止，在PAL-I制式时，V141导通，以适应PAL-D和PAL-I伴音频率不同的要求）的移相信号。移相网络将调频伴音信号的频率（ 6.5MHz/6MHz）变化转换为相应的相位变化，鉴相器将相位的变化转换为相应的幅度变化，从而获得伴音音频信号。伴音信号经CD7680CP的（3）脚送至AV/TV转换集成电路D1301（4066）的（11）脚。经AV/TV控制后从D1301的（10）脚输出，再经V650、V651及其外围元件组成的30～100Hz重低音提升电路的作用，加到音频功放N621（TDA1013B）的（8）脚进行伴音功放。

　　2.音频功放电路分析
　　
　　伴音功放TDA1013B是飞利浦公司生产的带直流音量控制的4W音频功放集成电路，具有电子音量控制（ ATT）、消音控制（MUTE）和伴音功放的功能。 TDA1013B引脚功能及实测数据如下表所示。

　　输入到TDA1013B的（8）脚的音频信号在内部作进一步的放大，然后由（2）脚输出，再经C627送至喇叭B661、B662发音。

　　TDA1013B的（3）、（4）脚接有C625、 C626、R621组成的去耦电路，C621为交流反馈电容。

　　R624、R627、C628构成茹贝尔网络，使功放负载均衡，以改善音频放大器频响。 C627为扬声器耦合电容。

　　TDA1013B的（7）脚为音量控制端，控制过程如下：CPU（D001）的（2）脚输出的脉宽调制脉冲（ PWM），经R064加到晶体管V604的基极，经倒相放大和C640、C641、R640、R641滤波得到与PWM占空比成正比的直流电压，加至TDA1013B的（7）脚，控制其内部增益，电压越高，增益越大，伴音功率输出也越大，反之亦然。
