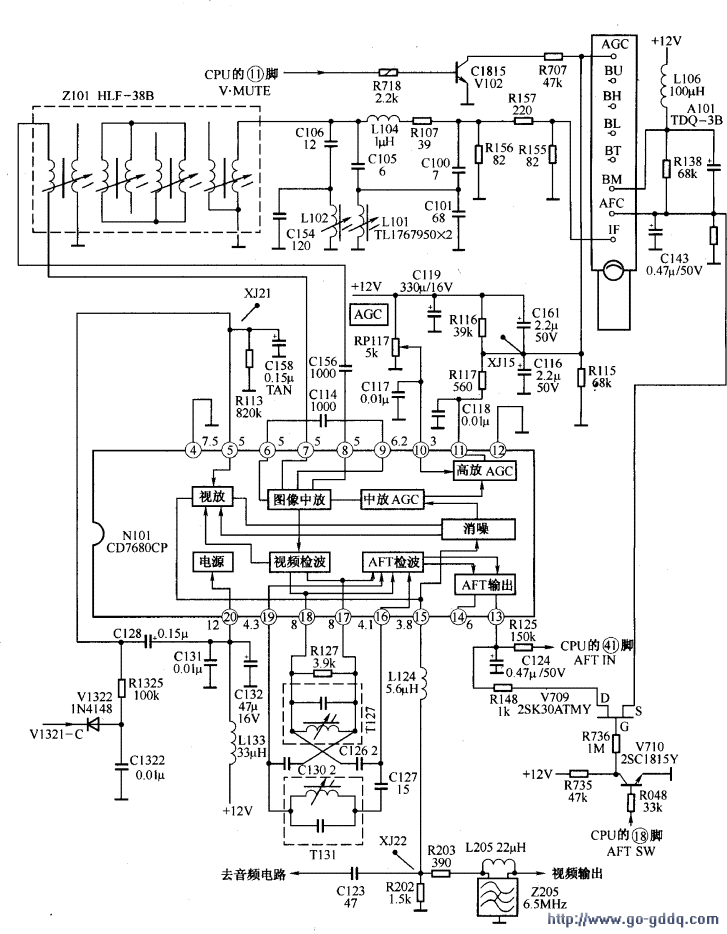

图像中频通道电路如下图所示。

　　图像通道的工作过程如下：射频信号在电子调谐器A101内经选频、放大、混频、增益控制和AFT调整，变换成所需的中频信号从IF端输出。经螺旋滤波器Z101以及L104、R107、C105、C100、 C101、L101组成的桥T形邻近伴音吸收回路（39.5MHz）及C106、 C154、 L102组成的邻近图像吸收回路（ 30MHz）的选频作用，变为固定的38MHz中频信号输出。为了改善传输特性，在电子调谐器的中频输出端，还接有电阻R155、R156、R157组成的π形匹配网络。

　　
　　 警示与强调  为了保证中放取得良好的幅频特性和相频特性，长虹TA两片、M11机心的彩色电视机的中放输入回路大多采用螺旋滤波器，内部共有四个槽路，每个槽均有一个可调磁心，用以微调各自的谐振参数，维修时不可随意调整。

　　由螺旋滤波器Z101输出的中频信号，经C156耦合输入到中放集成电路（CD7680CP）的（7）、（8）脚。经内部三级中频放大后，加至集成电路内的视频检波电路。视频检波器有两个输入信号：一个是中频放大电路送来的调幅图像中频信号，另一个是38MHz的等幅开关信号，该信号由38MHz选频限幅放大电路对图像中频信号进行选频放大后得到。 CD7680CP的（17）、（18）脚外接的T127、R127就是38MHz选频回路。该机视频检波器采用双差分检波器，除完成视频检波任务输出全电视信号外，还以38MHz图像载频信号为本振信号，对伴音中频信号进行二次混频，产生6.5MHz的第二伴音中频信号。检波后的复合视频信号经视频放大电路放大后，送至消噪电路，消噪电路对全电视信号中的黑、白噪声干扰进行抑制后，将复合视频信号分两路，一路由CD7680CP的（15）脚输出，另一路在CD7680CP内送到AGC检波电路。CD7680CP的（5）脚外接的R113、C158组成中放AGC滤波电路，并在（5）脚形成中放AGC电压。中放AGC电路采用反向AGC控制方式，当输入信号增强时，（5）脚电压下降，该电压经不同衰减分别加至一、二、三级中放电路，实现从后至前的逐级AGC控制。中放AGC电压经高放延迟AGC电路处理后，形成的高放AGC电压由CD7680CP的（11）脚输出，经R117加至高频头AGC端子。（10）脚外接电位器RP117用来调节高放AGC延迟量。高放AGC也属于反向AGC控制，当输入信号增强时，（11）脚电压下降，使高频头中高放增益下降。

　　提示与引导  电子调谐器的AGC端还外接了控制管V102，受控于CPU的（11）脚，其作用是，当机器工作于AV状态时，V102饱和导通，AGC端电压为零，使整个中放电路停止工作。另外，CD7680CP的（5）脚还可作为VTR开关，本机未用。在不接VTR开关的情况下，（5）脚还接有V1322、R1325、C1322组成的检波电路，对AV状态的视频信号起辅助控制作用。

　　CD7680CP内部还设有AFT（自动频率微调）电路。双差分AFT检波取自两路信号：一路取自限幅放大器的图像中频信号，另一路来自经CD7680CP的（16）、（19）脚移相90 °的图像中频信号（（16）、（19）外接T131为AFT移相中周），两者在检波器（鉴相器）内进行相位比较，并由（13）、（14）脚输出一个与相位差成比例的正或负的误差电压，去微调高频头内本振电路的频率，以确保IF端子输出的信号频率为38MHz。本机为单端AFT输出（（14）脚未用）。（13）脚的外接电容C124为高频滤波电容，用于滤除AFT检波电路产生的高频信号。
