长虹采用TA两片(TA7680+TA7698)机芯彩电资料
来源:本站整理  作者:佚名  2011-01-05 17:41:24

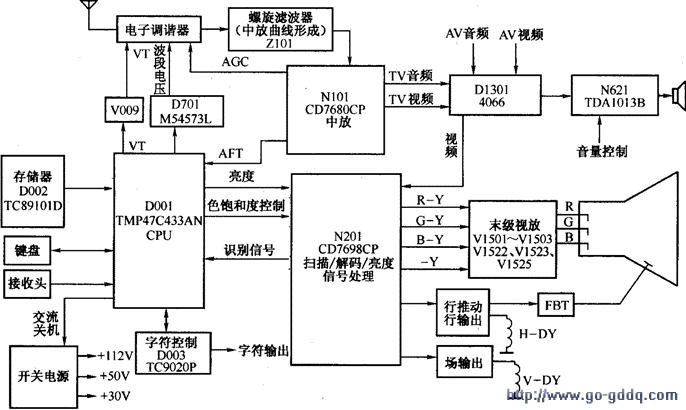

  采用TA两片机心的长虹C2162型彩色电视机整机主要电路组成如图所示。

   从图中可以看出,长虹C2162型彩色电视机主要由电子调谐器、中频放大/鉴频集成电路N101(CD7680CP)、亮度/色度/行场信号处理电路N201(CD7698CP)、AV/TV切换电路D1301 (4066)、音频功放N621 (TDA1013B)、末级视放、行输出、场输出、微处理器DO01( TMP47C433AN)、存储器D002(TC89101P)、屏幕字符显示电路D003(TC9020P)、波段开关D701(M54573L)和开关电源等几部分组成。
