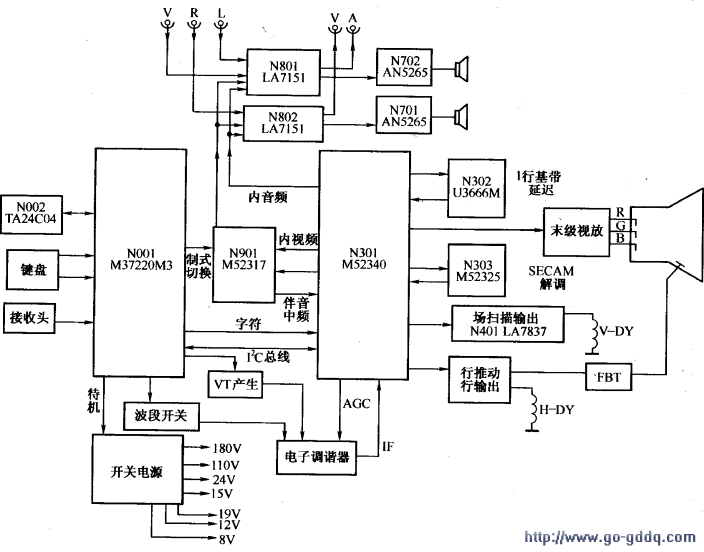

采用M52340单片机心的东宝TC2128B型彩色电视机整机主要电路组成如图所示。
从图中可以看出，东宝TC2128B型彩色电视机电路主要由高频调谐器、图像／伴音／亮度／色度／扫描集成电路N301（M52340）、1行基带延迟N302 （U3666M）、SECAM解调N303（M52325）、制式转换电路N901（M52317）、AV/TV切换开关N801、N802（LA7151）、音频功放N701、N702（AN5265）、末级视放、行输出、场输出N401（LA7837）、微处理器NO01（M37220M3）、存储器N002（AT24C04）和开关电源等几部分组成。
