1.色度信号处理电路分析
　　

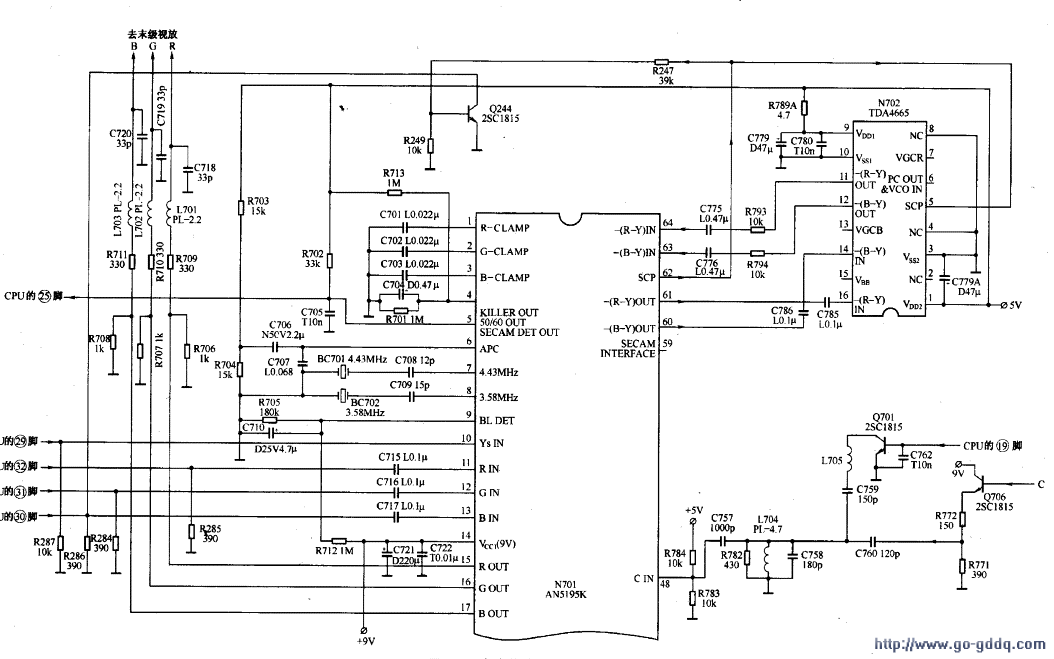

　　色度信号处理电路如下图所示。

　　AN5195K内的PAL/NTSC色度信号处理电路主要由ACC放大电路、色副载波恢复电路、APC电路、R-Y、B-Y解调电路、消色电路、色饱和度控制、基色矩阵、RGB开关等组成。

　　（1）ACC放大和副载波产生电路
　　
　　从AV/TV切换电路TA8720N的（20）脚输出的色信号，经Q706缓冲，再经R772、R771分压后，由C760、R782、L704、C758、C757组成色度信号带通滤波器，加至AN5195K的（48）脚，在电路内进行ACC（自动色度控制）放大后，一路送至R-Y、B-Y色差解调器；另一路送至APC电路以控制VCXO电路，产主色差同步解调所需的基准副载波信号。

　　在AN5195K集成电路中，副载波恢复电路是一个锁相环式的振荡电路，它可产生4.43MHz和3.58MHz两种副载波频率。这部分电路由压控晶体振荡器（VCXO）组成，并受鉴相器（APC）的控制。在压控晶体振荡器中，晶振分别外接在AN5195K的（8）脚即BC702（ 3.58MHz），（7）脚即BC701（4.43MHz），两个晶振的转换是在IIC总线的控制下进行的，使振荡器在不同彩色制式下，产生出4.43MHz或3.58MHz的副载波频率。同时，压控晶体振荡器（ VCXO）还受鉴相器（APC）的控制，因而在APC电路中，色度信号中的色同步脉冲信号与压控晶体振荡器产生的并经90 °移相的副载波信号，在鉴相器中进行相位比较，由鉴相器输出控制电流。该电流的大小与输入的色同步脉冲和副载波的相位差成正比，控制电流经AN5195K的（6）脚外接的积分滤波器（C706、C707、R704）滤波后，产生出直流控制电压，控制VCXO的振荡频率和相位，并把它锁定在相应的副载波频率上。

　　色调相位控制电路在NTSC制式下起作用，它是一个移相电路，可改变送至APC电路的基准副载波的相位，使APC输出电压偏移，从而改变VCXO振荡频率的相位，使R-Y和B-Y解调轴旋转，从而改变色调。

　　（2）PAL/NTSC色差同步解调电路
　　
　　由副载波恢复电路输出的0°和90 °的副载波信号作为开关信号，分别送到B-Y解调电路和R-Y解调电路。同时，色度信号也送到两个解调电路，经同步解调后，分别产生出色差信号，经输出开关从AN5195K的（61）脚输出-（R—Y）色差信号，从（60）脚输出-（ B-Y）色差信号，送至1行基带延迟线电路TDA4665。

   　　重点提示AN5195K还设置了自动消色电路，它的作用是把代表色度信号大小的色同步脉冲送至消色检波器，转换为直流电压以进行自动消色控制。（4）脚外接R701、C704，当（4）脚电压低于2.8V时，消色器动作，关掉色度输出，进入消色状态。同时消色识别结果经开关电路从AN5195K的（5）脚输出，经R702、  C705、R231送至CPU的（25）脚。另外，AN5195K的（5）脚通过IIC总线设定，还可用于50Hz/60Hz和SECAM制式识别输出。

　　从AN5195K的（60）、（61）脚输出的-（B-Y）、-（R-Y）色差信号，分别经C785、C786耦合加到1行延迟线电路TDA4665T的（16）、（14）脚。1行基带延迟线对加入的PAL制-（R-Y）、-（ B-Y）色差信号来说，是一个几何加法器。延迟后的-（R-Y）、-（B-Y）信号与未延迟的直通-（ R-Y）信号和-（B-Y）信号，在各自的加法器中进行几何相加，得到-（R-Y）、-（ B-Y）基带色差信号，分别从TDA4665的（11）脚、（12）脚输出。加到AN5195K的（64）、（63）脚，进入内部色差矩阵电路。

　　重点提示  TDA4665的（5）脚需从行扫描电路引入沙堡脉冲，沙堡脉冲进入基带延时TDA4665中作为1行延时器的参考脉冲c若此脉冲未送入TDA4665T内，则色差信号延时时间出现偏差，会造成彩色不正常。

　　（3）基色矩阵电路
　　
　　进入AN5195K的（64）、（63）脚的-（R-Y）、-（B-Y）色差信号，首先进入色饱和度控制电路。色饱和度控制电路在IIC总线控制下，对输入的两个色差信号进行幅度调整，来完成色饱和度控制。经色饱和度控制的-（ R-Y）、-（B-Y）两个色差信号送入-（G-Y）色差矩阵，产生出-（ G-Y）色差信号。然后-（R-Y）、-（B-Y）、-（G-Y）三个色差信号与亮度通道输出的亮度信号Y一起进入基色矩阵，产生R、G、B三基色信号，送至R、G、B开关电路。

  　　（4）RGB开关电路
　　
　　RGB开关电路是选择不同的R、G、B信号输出的电路。该电路输入有两组：一组是矩阵电路输出的内部R、G、B信号，即图像三基色信号；另一组是从CPU的（30）、（31）、（32）脚输出的R、G、B字符信号，加到AN5195K的（11）、（12）、（13）脚。 AN5195K的（10）脚为Ys信号输入端，由CPU的（29）脚对AN5195K内的RGB开关进行高速切换。

　　当AN5195K的（10）脚为高电平时，开关电路选择字符R、G、B信号输出，当AN5195K的（10）脚为低电平时，开关电路选择内部R、G、B信号输出。 Ys信号实际上是快速消隐信号，用于字符挖框、字符消隐。

　　由开关电路切换输出的R、G、B信号送至钳位电路，恢复出直流分量，以实现亮度控制。亮度控制仍由IIC总线控制，经亮度控制的R、G、B信号送至R、G、B驱动控制电蹲放大，通过IIC总线、驱动电路可对显像管截止电压和驱动增益进行调整。放大调整后的R、G、B信号由AN5195K的（15）、（16）、（17）脚输出，送至末级视频放大电路。

    　　提示与引导  AN5195K的（62）脚为沙堡脉冲输出端，沙堡脉冲由三个电平脉冲一场消隐脉冲、行消隐脉冲和色同步选通脉冲叠加而成。沙堡脉冲在AN5195K集成电路内完成，并从其（62）脚输出，送到1行基带延时集成电路TDA4665的（5）脚。

　　当屏幕显示蓝背景时，CPU的（30）脚OSD显示的B信号输出持续高电平。在行场消隐期间，AN5195K输出的沙堡脉冲消隐高电平使Q244饱和导通，强行将蓝信号截止，避免在蓝背景上呈现蓝色回扫亮线。

  　　2.色度信号处理电路维修精要
　　
　　色度信号处理电路出现故障一般会造成无彩色。检修时用示波器观察AN5195K的（48）脚输入的色度信号是否正常，若无色度信号输入，则检查AN5195K的（48）脚之前的Y/C分离电路等，若（48）脚有色度信号输入，可重点检查以下部位：

　　（1）检查AN5195K的（4）脚外接电容C704有无漏电或性能不良。当测得（4）脚电压低于2.8＼时，则为AN5195K内消色器动作，将色度信号通路切断。

　　（2）检查ANS195K的（6）脚外接电容C707有无漏电或性能不良。

　　（3）将5V电压通过1kΩ电阻接在AN5195K的（4）脚上，若图像有彩色，则故障发生在色副载波恢复电路。对于PAL制式的信号，应检查AN5195K的（7）脚外接电容C708有无开路或容量变小，BC701有无接触不良或性能不良；对于NTSC制式信号，则应检查AN5195K的（8）脚外接的C709有无开路或容量变小，BC702有无接触不良或性能不良。

　　（4）若用示波器观察TDA4665的（16）脚与（14）脚有色差信号输入，而（11）脚与（12）脚无色差信号输出，说明TDA4665不良或（5）脚无沙堡脉冲输入。

　　（5）用示波器观察AN5195K的（64）脚与（63）脚有色差信号输入，则为AN5195K性能不良。
