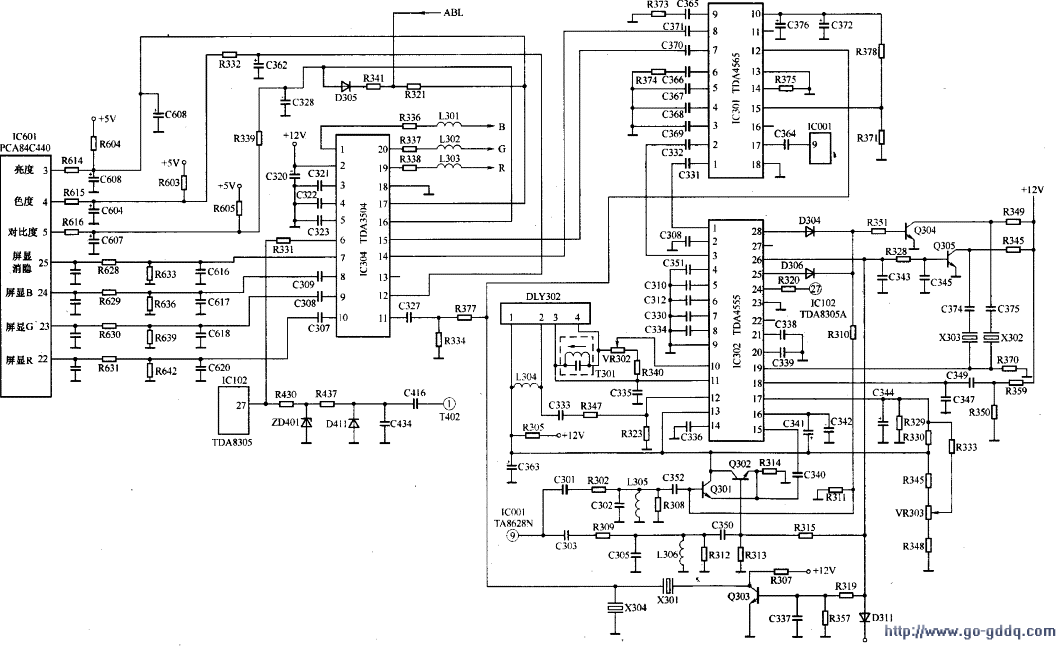

色度信号处理电路如下图所示。
色信号处理电路由三块集成电路IC302（TDA4555）、IC301（TDA4565）和IC304（ TDA3504）及外围元器件组成。

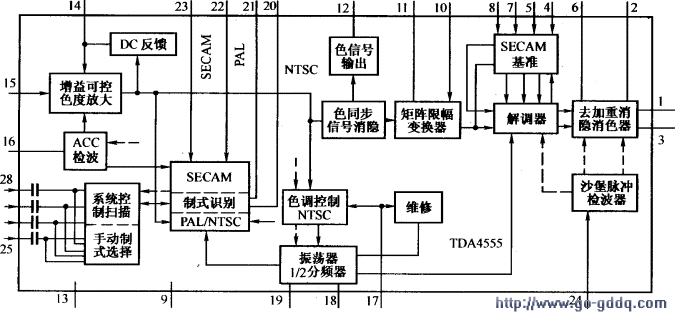

TDA4555为PAL／SECAM/NTSC多制式解码电路，内部电路框图如下图所示，引脚功能及实测数据如下表所示。
提示与引导 与TDA4555功能类似的还有TDA4556，二者的主要区别是TDA4555的（1）、（3）脚输出的是负极性的色差信号，而TDA4556的（1）、（3）脚输出的是正极性的色差信号
| 脚号 | 功能 | 工作电压(V) | 脚号 | 功能 | 工作电压(V) |
| 1 | -(R-Y)色差信号输出 | 7.9 | 15 | 视频色度信号输入 | 3.4 |
| 2 | 外接视频去加重电容 | 8.5 | 16 | ACC检波电路外接ACC滤波电容 | 8.2 |
| 3 | -(B-Y)色差信号输出 | 7.8 | 17 | 外接NTSC制色调调整电位器维修开关 | 3 |
| 4 | 外接4.25MHz并联谐振回路 | 4.8 | 18 | 外接双时间常数低通滤波器 | 8 |
| 5 | 外接4.25MHz并联谐振回路 | 5.5 | 19 | 外接7.16MHz，8.86MHz晶振 | 2.6 |
| 6 | 外接视频去加重电容 | 8.5 | 20 | 外接NTSC制识别电容 | 5.7 |
| 7 | 外接4.25MHz并联谐振回路 | 5.3 | 21 | 外接PAL制识别电容 | 7.7 |
| 8 | 外接4+25MHz并联谐振回路 | 4.8 | 22 | 外接SECAM基准副载波谐振元件（空） | |
| 9 | 接地 | 0 | 23 | SECAM制识别选择电压输入 | O |
| 10 | 延迟信号输入（延迟1行） | 2.4 | 24 | 沙堡脉冲输入 | 1.3 |
| 11 | 直流偏压端 | 2.4 | 25 | 系统搜索与控制电路外接口 | 0 |
| 12 | PAL/SECAM制色度信号输出 | 8.2 | 26 | 系统搜索与控制电路外接口 | O |
| 13 | Vcc电源 | 12 | 27 | 系统搜索与控制电路外接口（空） | |
| 14 | 增益可控色度放大器外接滤波电容 | 3.4 | 28 | 系统搜索与控制电路外接口 | 6 |

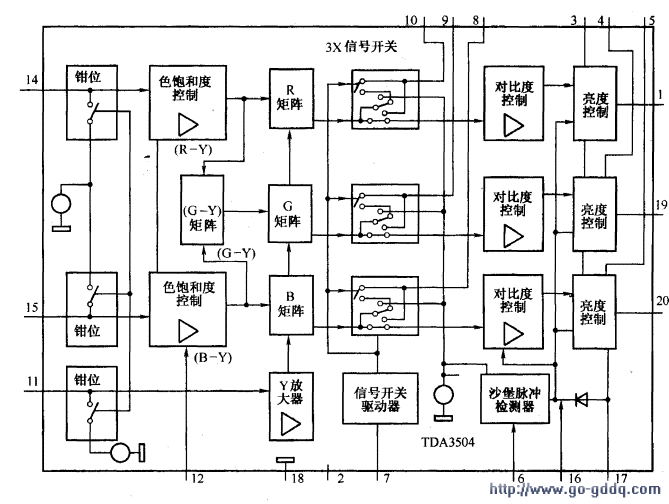

TDA3504是在PAL/SECAM/NTSC制式解码器中执行视频功能的单片集成电路，其内部电路框图如图所示，引脚功能及实测数据如下表所示。
| 脚号 | 功能 | 工作电压(V) | 脚号 | 功能 | 工作电压(V) |
| 1 | B基色输出 | 4.2 | 11 | Y亮度信号输入 | 2.8 |
| 2 | 电源 | 12 | 12 | 色度控制 | 2.8 |
| 3 | B亮度控制 | 8,2 | 13 | 空脚 | |
| 4 | G亮度控制 | 8.2 | 14 | -（R-Y）输入 | 4.1 |
| 5 | R亮度控制 | 7.8 | 15 | -(B-Y)输入 | 4.1 |
| 6 | 沙堡脉冲 | 1.3 | 16 | 对比度控制 | 2.4 |
| 7 | 信号开关电压 | O | 17 | 亮度控制 | 1.4 |
| 8 | B字符输入 | 4.3 | 18 | 地 | 0 |
| 9 | G字符输入 | 4.3 | 19 | R基色输出 | 4.2 |
| 10 | R字符输入 | 4.3 | 20 | 0基色输出 | 4.2 |
（1）色度信号处理过程
从AV/TV切换电路TA8628N的（9）脚输出的视频信号，由4,43MHz色带通滤波器（C301、R302、C302、L305、R308）或3.58MHz（C303、R309、C305、R312、L306、C350）分离出色度信号，送至TDA4555的（15）脚，经内部ACC放大后，PAL/SECAM制的色度信号由（12）脚输出，经R347、R323分压、C333耦合加到1行延迟线DLY302的（2）脚，延迟后再经VR302进行幅度调整，返回TDA4555的（10）脚，和TDA4555内部送来的直通色度信号进行加减运算，从色度信号中分离出已调制的色差信号Fu、Fv，送往B-Y和R-Y同步解调器。
在B-Y同步检波器中，Fu信号与色副载波恢复电路送来的180°的4.43MHz基准信号相乘，解调出B-Y色差信号。在R-Y同步检波器中，Fv信号与色副载波恢复电路送来的逐行倒相的±90 °的4.43MHz基准信号相乘，解调出R-Y色差信号。
SECAM制色信号中的调频信号分量送往R-Y和B-Y鉴频器，解调所需的两个基准副载波信号由SECAM基准电路提供，其中TDA4555的（5）、（6）脚外接4,25MHz并联谐振电容C310、C312，（7）、（8）脚外接4.406MHz并联谐振电容C330、C334。鉴频器启用4.406MHz基准副载波时，从已调分量中解调出B-Y色差信号；启用4.25MHz基准副载波时从已调分量中解调出R-Y色差信号。
当工作于NTSC3.58制式时，色度信号不需要延迟，因此，ACC放大后的色度信号直接送往NTSC矩阵，分离出已调色差分量Fu、Fv，进入各自的同步解调器进行正交解调，与0 °和90 °的3,58MHz基准副载波信号相乘，解调出B-Y和R-Y色差信号。
已解调的R-Y、B-Y色差信号经自动消色（ACK）控制、PAL/NTSC/SECAM色差信号输出开关选通，分别由TDA4555的（1）、（3）脚输出，送往TDA4565的（1）、（2）脚内的两个独立的彩色瞬态特性改善电路。彩色瞬态特性改善电路通过瞬态检波、转换和储存处理，来改善色度信号的过渡特性，增强边缘变化的陡峭度，使彩色画面更加清晰鲜明。经过彩色瞬态特性改善处理后，由TDA4565的（8）、（7）脚输出具有瞬态优良特性的R-Y、B-Y色差信号，送到视频控制电路TDA3504的（14）、（15）脚。
输入到TDA3504的（14）脚的R-Y色差信号和（15）脚的B-Y色差信号经钳位、色饱和度调整后，送到G-Y矩阵，恢复出G-Y色差信号。三个色差信号分别送到对应的R、G、B基色矩阵，与此同时，由TDA4565的（12）脚输出的亮度信号加到TDA3504的（11）脚，也送到R、G、B基色矩阵。在三个基色矩阵中，亮度信号Y分别和色差信号R-Y.G-Y、B-Y相加，解调出R、G、B三基色信号，分别从TDA3504的（1）、（19）、（20）脚输出，送往末级视放电路。
（2）彩色制式识别过程
开机后，解码电路TDA4555识别系统初始化设定为4.43MHz副载波状态，TDA4555（28）脚的输出电压经D304使Q301导通，接通C301、C302.C352.L305组成的4.43MHz带通滤波器。此时，TDA8305的（27）脚输出的三级电平沙堡组合脉冲，进入TDA4555的（24）脚内的沙堡脉冲检波器，检测出高电平色同步选通脉冲，送往内部PAL/NTSC/SECAM制式识别等电路，制式识别系统启动工作。
若识别为PAL4.43制信号，则TDA4555的（28）脚电位迅速上升到6V,Q301导通，使色度信号通道选择4.43MHz带通滤波器，同时，Q304导通，X302（8.86MHz）晶振被选中。
如果接收NTSC3.58制式信号，TDA4555内的PAL/NTSC/SECAM制式选择开关接通NTSC制信号通道，TDA4555的（26）脚输出高电平， Q302导通，选择3.58MHz色度陷波器，同时Q305导通，X301(7.16MHz)晶振被选中。
