亮度信号处理电路由IC301（TDA4565）的（11）～（17）脚内电路及其外围元件组成，电路如下图所示。

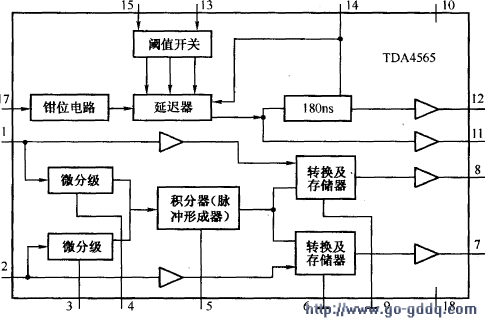

TDA4565是具有彩色瞬态特性改善和亮度延迟功能的集成电路，内部电路框图如下图所示，引脚功能及实测数据如下表所示。
| 脚号 | 功能 | 工作电压(V) | 脚号 | 功能 | 工作电压(V) |
| l | R-Y信号输入 | 4.2 | 10 | 电源 | 12 |
| 2 | B-Y信号输入 | 4.2 | 11 | 空脚 | |
| 3 | R-Y信号微分 | 3.5 | 12 | 亮度输出 | 10.2 |
| 4 | B-Y信号微分 | 3.5 | 13 | 延时微调 | 0 |
| 5 | 滤波 | 2.7 | 14 | 延时微调 | 1.2 |
| 6 | B-Y信号存储 | 5 | 15 | 延时开关 | 7.6 |
| 7 | B-Y信号输出 | 4.3 | 16 | 空脚 | |
| 8 | R-Y信号输出 | 4.4 | 17 | 亮度输入 | 3.9 |
| 9 | R-Y信号存储 | 5.1 | 18 | 地 | O |
从AV/TV切换电路TA8628N的（9）脚输出的视频信号经C364耦合，把亮度信号送到TDA4565的（17）脚，经内部钳位放大电路处理后，进入延迟器延迟，然后从（12）脚输出Y信号，加到IC304（TDA3504）的矩阵电路。
