TCL王牌9328彩电伴音电路工作原理
来源:本站整理  作者:佚名  2011-01-06 09:05:42

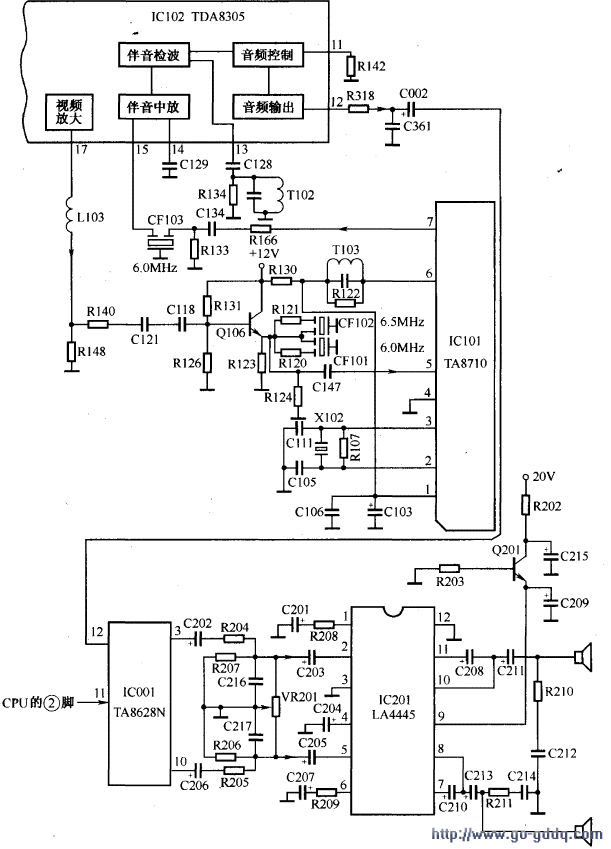

  伴音电路主要由伴音中频切换、解调与音频功放电路组成,电路如下图所示。下面只简要介绍该机的伴音制式切换及音频功放电路。

  (1)伴音中频切换

  从IC102(TDA8305)(17)脚输出的全电视信号经R140、C121、C118等组成的4.43MHz陷波电路加至Q106射随器缓冲,从Q106的发射极输出。在Q106的发射极分别接有滤波器CF102( 6.5MHz)、CF101 (6.OMHz),在电视机接收D/K制式信号时,由CF102陶瓷滤波器滤出6.5MHz伴音中频;在I制式时,由CF101陶瓷滤波器滤出6.0MHz伴音中频。伴音中频经过各自的通道从陶瓷滤波器输出端输出,加到TA8710的(5)脚进行伴音中频变换。

  TA8710的(2)、(3)脚外接的X102,与集成电路内的振荡电路组成500kHz振荡器,产生混频电路所需的0.5MHz本振信号,与(5)脚输入的伴音中频信号进行混频。如果输入的是6.5MHz的中频信号,与0.5MHz信号混频后,产生6.OMHz的伴音中频;如果输入的是6.0MHz的信号,则直接输出,变换后的伴音中频( 6.OMHz)从TA8710的(7)脚输出,经6.0MHz陶瓷滤波器CF103加至TDA8305的(15)脚,完成伴音制式的切换过程。

  (2)音频功放电路

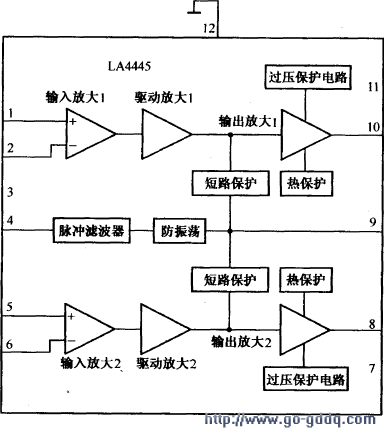

  音频功放电路由IC201(LA4445)及其外围元器件组成,LA4445内部电路框图如右图所示,引脚功能及实测数据如下表所示。

脚号 功能 工作电压(V) 脚号 功能 工作电压(V)
1 负反馈1 I.I 3 前置地 0
2 信号输入1 0 4 脉冲检测电容 13
5 信号输入2 O 9 电源 13.9
6 负反馈2 1.1 10 信号输出1 6.7
7 滤波电容 12.7 11 滤波电容 12.8
8 信号输出2 6.7 12 电源地 O

  从AV/TV切换电路IC001(TA8628N)的(3)、(10)脚输出的左右音频信号,分别经C202、C206及R204、R207和R205、R206分压,再经左、右声道平衡调整电位器VR201调整后,送入伴音功放电路LA4445的(2)、(5)脚,双声道信号在LA4445内部进行功率放大后,分别从(10)、(8)脚输出左、右声道声音信号,经C211和C213送入各自扬声器发出声音。

  从CPU的(2)脚输出的音量控制调宽脉冲(PWM),经RC滤波,平滑成直流控制电压送入TA8628N的(11)脚(音量控制输入端),进行音量控制。
