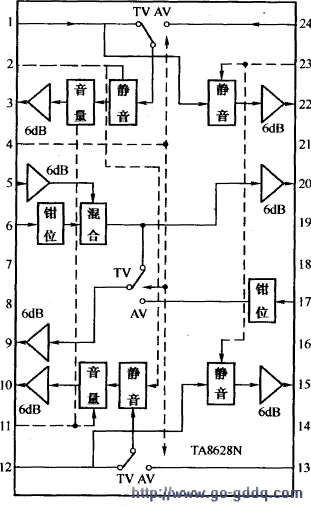

AV/TV切换电路由IC001（TA8628N）为核心构成，TA8628N是具有音量及静音控制功能的AV/TV切换集成电路，其内部电路框图如下图所示。引脚功能及实测数据如下表所示。
| 脚号 | 功能 | 工作电压(V) | 脚号 | 功能 | 工作电压(V) |
| 1 | TV左声道(L)输入 | 4.8 | 2 | 静噪1 | O |
| 3 | 左声道音频(L)输出 | 3.5 | 14 | 接地 | 0 |
| 4 | AT/TV切换控制端（4V为AV状态，ov为TV状态） | 0 | 15 | 音频监听输出 | 4.2 |
| 5 | 视频输入（空） | 3.4 | 16 | 音频部分电源 | 8.4 |
| 6 | TV视频输入 | 3.1 | 17 | AV视频输入 | 3 |
| 7 | 视频地 | 0 | 18 | 视频部分电源 | 8 |
| 8 | 音频地 | 0 | 19 | 接地 | O |
| 9 | 视频输出 | 3.3 | 20 | 视频监视输出 | 2.6 |
| 10 | 右声道(R)输出 | 3.5 | 21 | 接地 | O |
| 11 | 音量控制 | 2.1 | 22 | 左声道音频监听输出 | 4.2 |
| 12 | TV右声道(R)输入 | 4.8 | 23 | 静噪2（接地） | O |
| 13 | AV右声道(R)输入 | 4.8 | 24 | AV左声道(L)输入 | 4.9 |
TV状态下的视频信号从TA8628N的（6）脚送入，在集成块内经放大后分两路送出。其中一路作为线路视频信号从（20）脚输出；另一路送入Av／TV开关，经开关控制后从（9）脚输出。
TV状态下左声道音频信号从（1）脚送入，然后分两路送出。其中一路经静音控制及放大后，作为左声道线路音频信号从（22）脚输出；另一路送入AV/ TV开关，经开关控制后再经静音、音量控制和放大后从（3）脚输出左声道音频信号，送给功放电路oTV状态下右声道音频信号从（12）脚输入，然后也分两路送出，其中一路经静音控制及放大后作为右声道线路音频信号从（15）脚输出；另一路送入AV/TV开关，经开关控制后再经静音、音量控制和放大后从（10）脚输出右声道音频信号，送至低放电路。
TA8628N的（4）脚为AV/TV切换控制端，由CPU的（12）脚进行控制。在TV状态下，CPU的（12）脚输出4.8V高电平，经Q602倒相后，从其集电极输出OV低电平，加到TA8628N的（4）脚，‘TA8628N内部三组开关均接入TV端。在AV状态下，CPU的（12）脚输出OV低电平，经Q602倒相后输出高电平，加到TA8628N的（4）脚，TA8628N内部三组开关均接入AV端。
TA8628N的（2）脚为静音控制端，静音功能起控时（2）脚为低电平。 TA8628N的（11）脚为音量控制端，由CPU的（2）脚输出的PWM脉宽调制信号进行控制。
