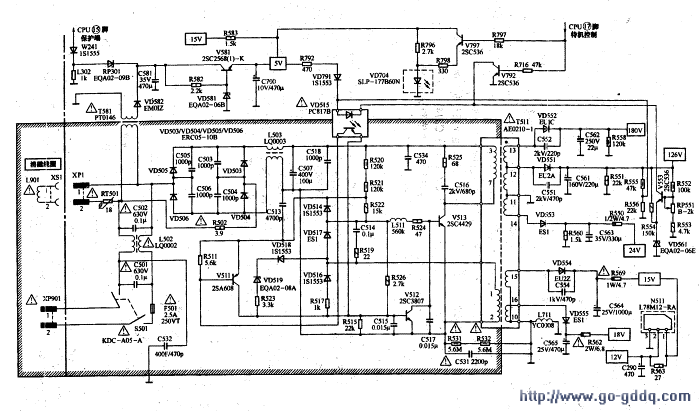

海信TC2111型彩色电视机采用并联自激式开关电源，此电源源自三洋A3机芯，因此也俗称A3电源，在国产彩色电视机中应用十分广泛，电路如下图所示。

  　　一、开关电源电路
　　
　　1.启动与振荡电路
　　
　　接通电源后，220V市电经整流滤波后得到近300V直流电压，通过开关变压器T511的3.7绕组加到开关管V513的c极。同时该电压还经启动电阻R520～R522、R524为V513的b极提供启动电流，使V513导通。T511的3-7绕组中有电流通过并感应出3正、7负的感应电压，同时1-2反馈绕组也感应出1正、2负的反馈电压。该电压经R519、C514、R544加至V513的1-极，使V513迅速饱和导通。在此过程中流过3-7绕组的电流呈线性增长，当V513的b极电流不能维持集电极电流继续增大的需要时，感应电压消失，V513的b极电流减小。这时V513的导通由C514放电继续维持，其路径为C514上端→R524→V513的b-e结→T511的2-1绕组→R519→C514下端。随着C514放电的继续，V513的b极电位逐渐降低，直至V513退出饱和区而进入放大区。此时由于V513集电极电流突然发生变化，致使3-7绕组产生与上述相反的感应电压（即3负、7正）。同时，1-2反馈绕组的感应电压也变为1负、2正，该电压迅速加至V513的b极，并使V513截止。V513截止后，300V电压与1-2绕组之间的反馈电压对C514充电（上正下负），使V513的b极电位上升，经过一段时间后，V513又由截止变为饱和导通，进入下一个振荡周期。

　　2.稳压控制电路
　　
　　该机稳压控制电路采用直接取样方式，即取样电压直接取自126V主电压输出端。稳压控制过程如下：当由于负载变轻等原因使开关电源输出电压126V上升时，取样电路R552、RP551、R553的分压增高，使误差放大管V553的b极电位上升，由于e极被.：

　　VD561钳位，于是V553的c极电位降低，使流过光电耦合器VD515内发光二极管的电流增大，发光强度增大，导致其中光敏三极管c-e极间电阻减小，即脉宽调制管V511的b-c极间电阻下降，从而使V511的b极电位下降，c极电压升高，使V512导通量增大，控制开关管V513导通时间减小，即V513提前截止、（脉宽减小），输出电压下降。反之亦然。

　　3.保护电路
　　
　　（1）市电输入电压过压保护该保护电路由VD518、VD519、R523及V512组成。市电正常时，VD518、VD519对V512工作状态没有影响，但开关管V513工作在饱和导通期间。当市电超过开关电源输入设定值时，则开关变压器T511的1-2绕组感应出的反馈电压就会经VD518将稳压二极管VD519齐纳击穿，致使V512因b极接地而停振，电源无输出，从而达到过压保护的目的。

　　适当选择VD519的稳压值，可确定电源适用电网电压的上限，当然也同时限制了电源输出功率的峰值；适当调整R523的阻值，可改变保护动作后输出电压下降的幅度。VD519可称之为“过激励保护二极管”或“过压输入保护二极管”。

   　　（2）电源电路输出电压过压保护当126V主电压输出过高时，负载电压使光耦器VD515发光二极管发光强度增大，使光敏管c-e极间电阻大大降低，从而使V512饱和导通，V513因b极接地而停振，电源无输出。

　　二、副电源和待机控制电路
　　
　　1.副电源电路
　　
　　副电源主要为微处理器提供SV龟源电压。本机采用的是变压器降压方式，经过防噪波处理的220V交流电压通过变压器T581降压，变成14V交流电压，再经VD582、C581组成的半波整流电路，变为12V直流电压。V581、R582、VD581组成简单的串联调整式稳压电路，从V581的发射极输出SV直流电压，再经过C700滤波后，使5V输出电压更加平稳。
　　
　　2.待机控制电路
　　
　　当机器正常工作时，CPU的（17）脚输出低电平，V792截止，对电源电路无影响。在遥控关机状态下，CPU的（17）脚输出高电平，V792导通，VD515内发光二极管发光强度迅速增大，强烈抑制正反馈，电源的各输出电压也随之迅速降低。
