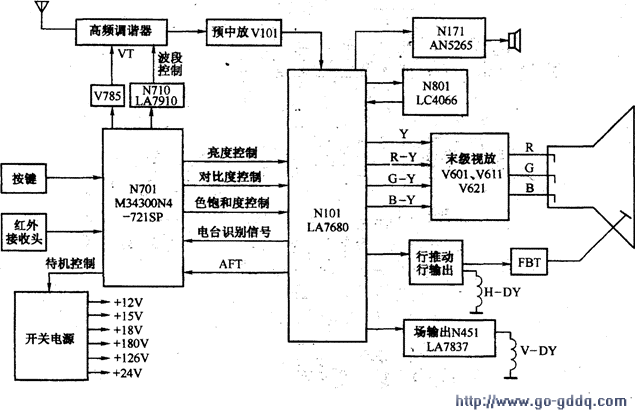

采用LA7680单片机芯的海信TC2111型彩色电视机整机主要电路组成如所示。
从图中可以看出，海信TC2111型彩色电视机主要由电子调谐器、中频／伴音／亮度／色度／扫描处理集成电路Nl01 （LA7680）、电子开关N801 （LC4066）、音频功放N171（AN5265）、末级视放、行输出、场输出N451 （LA7687）、微处理器N701 （M34300N4-721SP）、波段开关N710 （LA7910）和开关电源等几部分组成。
