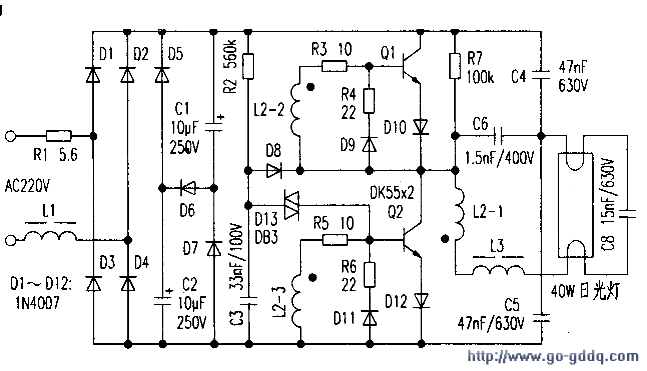

如附图所示。用Cl、C2和 D5、D6、D7代替普通电路的单只滤波电容。220V交流电整流后经Cl、D6向C2充电，此时Cl和C2为串联关系，仅相当于一只5μF的电容，平均每只电容上充有155V电压。当交流电压瞬时值降到155V以下时，电容C1、C2向负载放电。电容C1的放电路径是：

　　C1→负载→D7→Cl负极。C2的放电路径是：

　　C2→D5→负载→C2负极。放电时，C1和C2为并联关系，容量相当于20μF。

　　普通电路的滤波电容直接接在整流输出端。电容上的电压为310V.当交流电压开始由310V降低时，电容即向负载放电，而此电路只有当交流电压低于155V时才靠电容供电，其余时间均由市电向负载供电，以减小电容对交流电路的影响。该电路整流二极管的导通角可达120度以上，电源电流过零的死区时间较短。电流波形也更趋接近正弦波，这样，交流输入电流追逐电源电压瞬时变化轨迹。可将电路的功率因数提高到0.9以上，电流总谐波失真度THD可降到30％以下。
