利用红外线实现信号传输的一种遥控电路
来源:本站整理  作者:佚名  2011-01-07 07:39:01

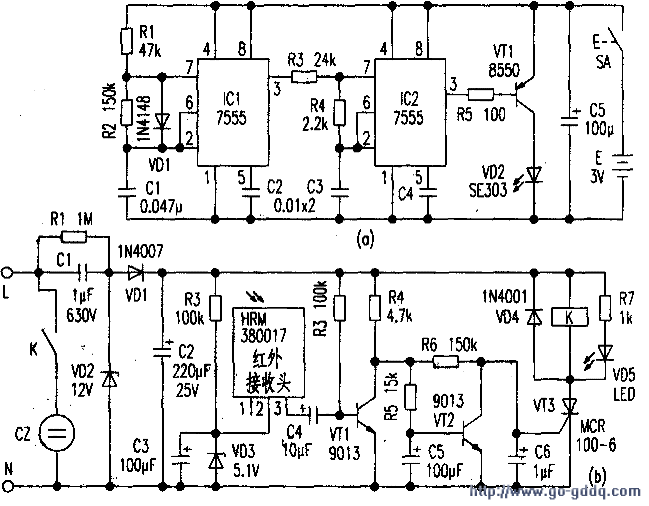

(a)为红外遥控发射电路,下图(b)为红外遥控接收电路。发射器所用“7555”电路必须采用CMOS结构的,其最低工作电压可至2V,f2应调为38kHz,红外接收头采用通用的一体化接收器。接收电路不仅可用本电路。也可用普通电视机的遥控器控制,短按为“开”,长按为“关”。
