伴音电路主要包括伴音准分离、伴音组件、伴音处理和伴音功放电路，分布在B4、D1、D2、A4板上，下面分别介绍。
一、伴音准分离电路
伴音准分离电路在B4板上，以7033 （TDA3845）为核心，TDA3845引脚功能如下表所示。
| 脚号 | 功能 | 脚号 | 功能 |
| 1 | 中频输入 | 9 | 图像载波基准电路 |
| 2 | 地 | 1U | 未连接 |
| 3 | AGC控制外接电容 | 11 | 未连接 |
| 4 | 内部偏置滤波 | 12 | 第二伴音中频输出 |
| 5 | AGC控制外接电容 | 13 | 地 |
| 6 | AM（调幅解调）输出 | 14 | 5V供电 |
| 7 | AM/FM开关 | 15 | 接地 |
| 8 | 图像载波基准电路 | 16 | 中频输入 |
来自高频调谐器的中频信号经2034耦合到声表面波滤波器1032，1032是双峰带通滤波器，仅通过伴音和图像载波，然后加到TDA3845的（1）、（16）脚，在内部经AGC控制的中放电路放大后，第。伴音中频信号与图像中频进行混频，得到第二伴音中频信号，从TDA3845的（12）脚输出。TDA3845的（8）、（9）脚外接5030线圈，调节5030磁心，可对图像载波进行正交解调，使（12）脚的第二伴音中频信号有最佳的图像抑制效果。
TDA3845还具有调幅（AM）解调功能，该机未用。
二、伴音组件电路
伴音组件电路在D1板。
1.伴音解调电路
多制式伴音处理器MSP3400/3410能同时完成NICAM解码数字解调、 TV立体声解码及FM单声道伴音信号的解调。
来自TDA3845的（12）脚的第二伴音中频信号加到MSP3400/3410的（58）脚，MSP3400/3410能对0～9MHz之间的伴音中频信号进行解调及解码，解调后的音频信号送内部信号选择电路，与MSP3400/3410的（49）、（50）脚（AV1输入的L、R音频信号）、（46）、（47）脚（AV2/AV3输入的L、R音频信号）进行切换，切换后的音频信号从（36）、（37）脚输出。
MSP3400/3410还可完成FM/NICAM高音和低音控制、响度控制、平衡控制、音量控制等功能，该机心彩色电视机未使用以上功能，而是使用了7328（μLPC1853）来实现音量和高低音的调整。
2、自动音量控制（AVL）电路
自动音量控制电路以7360 （BA3313L）为核心构成，其作用是在切换频道时自动控制音量的大小，以减小突然产生的听觉刺激。
MSP3400/3410输出的L、R音频信号加到BA3313L的（11）、（6）脚，经AVL控制放大后分别从（12）、（1）脚输出。BA3313L的（2）脚为AVL开关控制脚，当CPU的（11）脚为高电平时，7370导通，BA3313L的（2）脚经7370短接到地，AVL电路处于OFF状态，电路增益取决于输入信号分压系数。当CPU的（11）脚为低电平时，7370截止，AVL电路处于ON状态，此时，可对输入的音频信号进行自动限制。
三、音频处理电路
伴音处理电路在D2板。伴音处理电路以7328（μPC1853）为核心构成，μPC1853引脚功能如下表所示。
从自动音量控制电路输出的L、R音频信号加到音频处理电路7328 （μPC1853）的（26）、（27）脚，经环绕声处理和高音、低音、音量及平衡控制后，从（14）、（13）脚输出L、R音频信号。
μPC1853的（20）、（21）脚为IIC总线时钟和数据控制端，控制内容有：音频信号切换、伴音效果选择、音量控制、低音控制、高音控制以及平衡控制等。
| 脚号 | 引脚名 | 功能 | 脚号 | 引脚名 | 功能 |
| 1 | GND2 | 地2 | 16 | R20 | R路输出信号2（空） |
| 2 | PS1 | 移相1，外接90Hz移相电容 | 17 | L20 | L路输出信号2(空) |
| 3 | PS2 | 移相2，外接4kHz移相电容 | 18 | VOLC | 外接音量控制电容 |
| 4 | PS3 | 移相3，外接400Hz移相电容 | 19 | BALC | 外接平衡控制电容 |
| 5 | PS4 | 移相4，外接400Hz移相电容 | 20 | SCL | IIC总线时钟 |
| 6 | LF2 | 低通滤波2，外接9kHz低通滤波电容 | 21 | SDA | IIC总线数据 |
| 7 | RTC | 外接R路高音控制电容 | 22 | ADS | 接+5V电源电压 |
| 8 | RBC | 外接R路低音控制电容 | 23 | GND1 | 地1 |
| 9 | LTC | 外接L路高音控制电容 | 24 | 1/2VCC | 1/2Vcc基准电压滤波 |
| 10 | LBC | 外接L路低音控制电容 | 25 | OFC | 外接补偿电容 |
| 11 | RO | R路信号输出（空） | 26 | LIN | L信号输入 |
| 12 | (L+R)OUT | L+R信号输出（空） | 27 | RIN | R信号输入 |
| 13 | R10 | R路输出信号1 | 28 | LFI | 低通滤波li-，+ |
| 14 | L10 | L路输出信号1 | 29 | MFO | L+R信号输出。一。‘ |
| 15 | Vcc | 13V电源 | 30 | MFI | L+R信号输入 |
四、音频功放电路

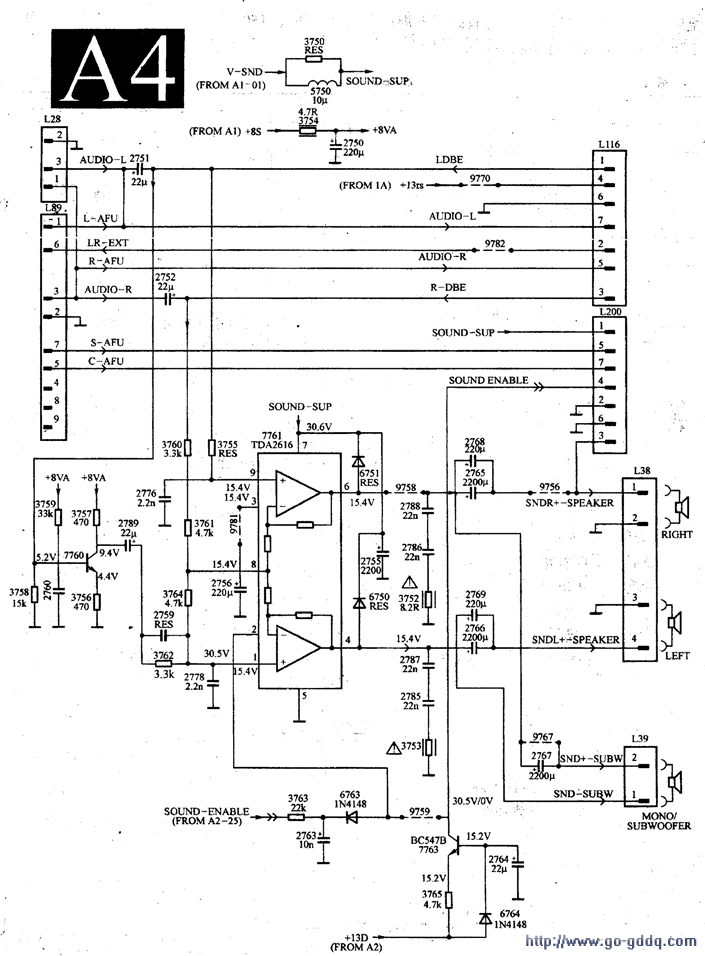

音频功放电路在A4板上，电路如下图所示。
音频功放以7761 （TDA2616）为核心构成，TDA2616为具有静音功能的双声道、高保真音频功率放大器集成电路。它还提供了两个热保护电路：一个是测量晶体管芯片上过高的温度；另一个是测量功率晶体管瞬间的温度。当温度超过150℃时，过热保护电路就会开始工作。TDA2616引脚功能如下表所示。
| 脚号 | 引脚名 | 功能 | 脚号 | 引脚名 | 功能 |
| 1 | +INV1 | 同相输入1 | 6 | OUT2 | 输出2 |
| 2 | MUTE | 静噪输入 | 7 | +VP | 正供电电源 |
| 3 | 1/2Vp／GNID | 1/2供电或接地 | 8 | -INV1.2 | 反相输入1、2 |
| d | OUT | 输出1 | 9 | +INV2 | 同相输入2 |
| 5 | -Vp | 负供电电源 | |||
μPC1853的（13）脚输出的R声道音频信号经2752耦合加到TDA2616的（9）脚，μPC1853的（14）脚输出的L声道音频信号经7760放大后，从7760的集电极输出倒相的音频信号，加到TDA2616的（1）脚，经过TDA2616放大后的L、R声道音频信号由（4）、（6）脚输出，经2766、2765驱动L、R声道扬声器，还原出声音。
重点提示L音频信号在输入前之所以要进行倒相处理，是因为重低音扬声器接在L、R扬声器之间。如果L音频信号不进行倒相，重低音信号将为零，而L信号倒相后，则可在低音扬声器上得到一个两倍信号幅度的信号。为了在L、R扬声器之间得到一个正确的相位，两个扬声器中的一个是反极性连接的。
TDA2616的（2）脚为静音控制端，当（2）脚为低电平（小于0.45V）时，音频静音；当（2）脚电压为高电平（大于2.5V）时，则功放可以输出音频。
TDA2616的（2）脚由CPU的（36）脚进行控制，在频道切换时，CPU的（36）脚输出瞬间高电平，7601导通，TDA2616的（2）脚电平被瞬间拉低，TDA2616无输出，从而达到频道切换瞬间静噪的目的。在每次开机瞬间，2763被充电，在充电过程中，TDA2616的（2）脚电平被拉低，从而达到开机静噪的目的。关机时，+13V电压迅速消失，2764放电使7763导通，TDA2616的（2）脚电平被迅速拉低，从而达到关机静噪的目的。
