B2和F板电路共同完成视频切换、亮度和色度信号处理功能。

　　一、视频切换电路
　　
　　内部全电视信号输入到 TDA8366的（11）脚，来自AV1/AV2/AV3的全电视信号输入到TDA8366的（15）脚，经TDA8366内部电子开关切换后从（13）脚输出。

　　电子开关7104 （HEF4053）是为具有图文（TXT）或梳状滤波器（COMB）功能的MD1.0A机型而设立的。TDA8366的（13）脚输出的全电视信号，一路送往监视器，另一路经7104的（5）、（4）脚送往梳状滤波器进行Y/C分离。分离后的亮度信号Y经7104的（1）、（15）脚送回到TDA8366的（9）脚，分离后的色度信号C直接送到TDA8366的（8）脚。

　　如果电视机接收AV板S端子插座输入的Y和C信号，则C信号直接送入TDA8366的（8）脚，Y信号经7104的（3）脚和（4）脚、（1）脚和（15）脚送到TDA8366的（9）脚。

　　对于全屏图文显示模式，图文同步信号SYNC-TXT经7104的（2）和（15）脚从TDA8366的（9）脚输入。图文RGB或画中画RGB信号被送往视频控制器。

　　7104的（10）、（9）脚为控制脚，受控于CPU的（6）脚（SEL1）、（7）脚（SEL2）。当SEL1为低电平时，7104的（2）、（15）脚连通，图文同步信号进入TDA8366的（9）脚；当SEL1为高电平时，7104的（1）、（15）脚接通，亮度信号进入TDA8366的（9）脚。当SEL2为低电平时，7104的（5）、（4）脚连通，TDA8366的（13）脚输出的全电视信号通过；当SEL2为高电平时，7104的（3）、（4）脚连通，AV板S端子Y信号通过。

　　二、亮度信号处理电路
　　

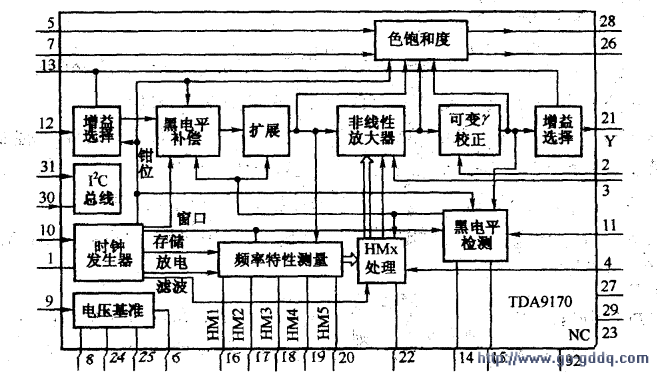

　　TDA8366内部视频切换开关输出的视频信号或亮度信号先送入延时线，以对信号进行延时，再送至色度陷波电路，由色度陷波电路将色度信号吸收掉，分离出亮度信号来，从（26）脚输出，送到频率特性F电路板（电路未给出）图像改善电路7210（ TDA9170）的（12）脚。TDA9170内部电路框图如下图所示，引脚功能如下表所示。

　　进入TDA9170的（12）脚的亮度信号经增益选择、黑电平补偿、电平扩展、非线性放大、可变γ校正等处理后（可使图像黑白层次感加强），从TDA9170的（21）脚输出，加到TDA8366的（25）脚，进入内部RGB矩阵电路。

　　三、色度信号处理电路
　　
　　1.PAL/NTSC制解调电路进入PAL／NTSC制同步解调电路的色度信号，在压控晶体振荡器所恢复的色副载波作用下，解调出R-Y、B-Y信号，分别由TDA8366的（28）、（27）脚输出。

　　4.43MHz晶振1117接在TDA8366的（33）脚，用作PAL及SECAM制副载波振荡器。

　　3.579MHz晶振1118和3.582MHz晶振1119接在TDA8366的（32）脚，用作NTSC-M制或PAL-N制副载波振荡器。开关信号SYS1由CPU的（4）脚输出，当SYS1为高电平时，1118（ 3.579MHz）被选通，对NTSC-M制色度信号进行解码；当SYS1为低电平时，1119 （3.582MHz）被选通。对PAL-N制色度信号进行解码。

　　提示与引导对于NTSC-M单制式机型，TDA8366仅使用（33）脚外接的1119；对于PAL-D/K/NTSC-M多制式机型，则通过IIC总线来选择（32）、（33）脚外接晶振。

 　　2.SECAM制解调电路
　　
　　TDA8366和SECAM制式解码器TDA8395配合，还可完成SECAM制的解码。TDA8395是一自动校准、全集成化的免调式SECAM制解码集成电路。TDA8395引脚功能如下表所示。

　　当TDA8366识别PAL/NTSC制信号时，TDA8366从（31）脚输出1.5V的低电平信号到TDA8395的（1）脚，使TDA8395停止工作，其输出R-Y、B-Y信号的（9）、（10）脚呈高阻态。同时，TDA8366解码后的PAL/NTSC色差信号从（27）、（28）脚输出送到1行延迟线TDA4665的（16）、（14）脚，当TDA8300没有识别到PAL/NTSC制信号时，TDA8366从（31）脚输出5V高电平，使TDA8366的（27）、（28）脚输出的色差信号被禁止。此时，由TDA8395对（16）脚输入的CVBS信号进行识别，一旦识别到是SECAM制信号时，便通过其（1）脚从TDA8366的（33）脚吸入150μA电流，以此作为识别结果接通SECAM接口电路，将TDA8395的（9）、（10）脚输出的SECAM制R-Y、B-Y色差信号送入TDA4665的（16）、（14）脚。

　　3.延时电路
　　
　　TDA8366解调出的PAL/NTSC制的R-Y、B-Y色差信号或TDA8395解调出的SECAM制的R-Y、B-Y色差信号输入到1行延迟线7140 （TDA4665）的（16）、（14）脚。

　　TDA4665是一个全集成化免调式1行基带延迟线集成电路，取代了传统的PAL制解码器采用的由玻璃延迟线及和差电路组成的梳状滤波器，不但简化了电路，提高了工作的可靠性，而且免调整。TDA4665引脚功能如下表所示。

　　TDA4665的（16）、（14）脚输入的R-Y、B-Y色差信号延迟1行时间后，经取样，保持和低通滤波，去除时钟信号的干扰后，送到内部加法器。

　　提示与引导  对不同制式下的色差信号，TDA4665完成的功能是不同的。

　　对PAL制色差信号，是将直通的R-Y信号与延迟1行的R-Y信号矢量相加，得到R-Y信号，去除混在其中的B-Y信号。同理，将直通的B-Y信号与延迟1行的B-Y信号矢量相加，得到B—Y信号，去除混在其中的R-Y信号。对于NTSC制信号，是利用加法器的输出呈梳状滤波器的特性，将频谱交错的R-Y和B-Y信号分离，也就是在直通的R-Y信号与延迟1行的R-Y信号相加的过程中，取出处于梳状滤波器峰点的R-Y信号，去除处于谷点的B-Y信号。同理，将直通的B-Y信号与延迟1行的B-Y信号相加，取出位于梳状滤波器峰点的B-Y信号，去除处于谷点的R-Y信号，从而消除了两个色差信号之间的干扰。

　　对于SECAM制色差信号，由于SECAM制解码器TDA8395.只完成了R-Y和B-Y色差信号的鉴频解调，其（9）、（10）脚输出的R-Y、B-Y色差信号仍然是分时传送的，因此，。需进一步利用TDA4665作为王行延迟存储器使用，将断续的R-Y和B-Y色差信号变为连续的R-Y和B-Y色差信号。

　　由加法器输出的R-Y和B-Y信号，再经各自的输出放大器放大后，分别从TDA4665的（11）、（12）脚输出，加到频率特性板（F板）的TDA9170的（5）、（7）脚，经校正后的R-Y、B-Y信号从TDA9170的（28）、（26）脚输出，送回到TDA8366的（30）、（29）脚。再进入G-Y矩阵电路，恢复出彩色信号传送中不传送的G-Y色差信号。R-Y、B-Y和G-Y信号与（25）脚输入的亮度信号一起，送到RGB矩阵及输入切换电路。

　　4.RGB矩阵及输入切换电路
　　
　　RGB矩阵电路将输入的R-Y、B-Y、G-Y色差信号和亮度信号进行基色矩阵变换，得到RGB三基色信号，再与外部输入的RGB信号切换后，送到RGB输出电路。TDA8366的（21）、（22）、（23）脚为外部RGB信号（可插入画中画、图文电视信号）输入端，切换后的RGB信号由TDA8366的（19）、（18）、（17）脚输出，去末级视放电路。

　　TDA8366的（24）脚是高速消隐（切换）FBL输入端，当（24）脚的FBL电平大于4V时，TDA8366的（17）、（18）、（19）脚的RGB输出呈现高阻状态，也就是内部RGB、RGB-TXT、RGB-PIP信号被阻断，而来自CPU的RGB-OSD字符信号分别经6105、6106、6107三只二极管加到末级视放电路；当（24）脚的FBL电平在0.9～4V时，TDA8366内部的切换开关选择RGB-TXT或RGB-PIP信号从（19）、（18）、（17）脚输出。当（24）脚的FBL电平小于0.9V时，TDA8366选择内部RGB信号从（19）、（18）、（17）脚输出。

　　提示与引导  在正常收看状态下，CPU的（18）（18）脚输出的FBL-OFF信号大于1V，7108、7109、7110饱和导通，RGB-PIP信号被短路。当选择RGB-PIP信号时，FBL-OFF电平为OV，7108、7109、7110截止，对RGB-PIP信号无影响，这样可使RGB-TXT图文信号优先于RGB-PIP画中画信号在屏幕上显示。
