1.场扫描小信号处理电路
　　

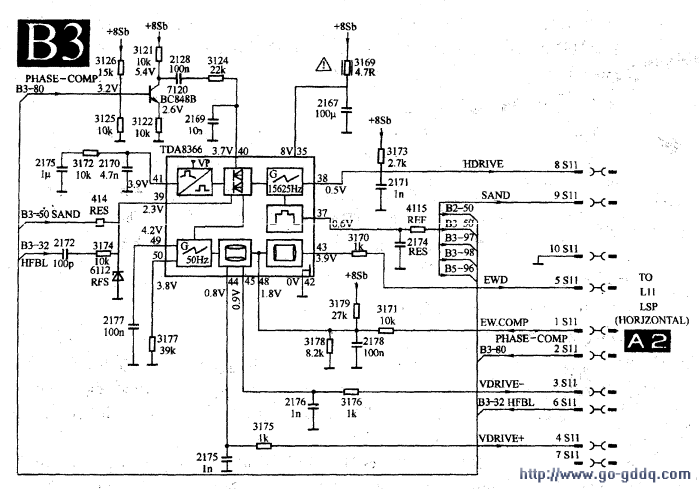

　　场扫描小信号处理电路见上图。TDA8366内部同步信号分离电路分离出的场同步信号对场振荡电路进行同步，TDA8366的（49）脚外接场锯齿波形成电容2177，（50）脚外接场基准电流电阻3177，（44）、（45）脚分别输出VDRIVE+、VDRIVE-两路场扫描锯齿脉冲，并分别经3175、3176送往场输出级。

　　2.场输出电路
　　

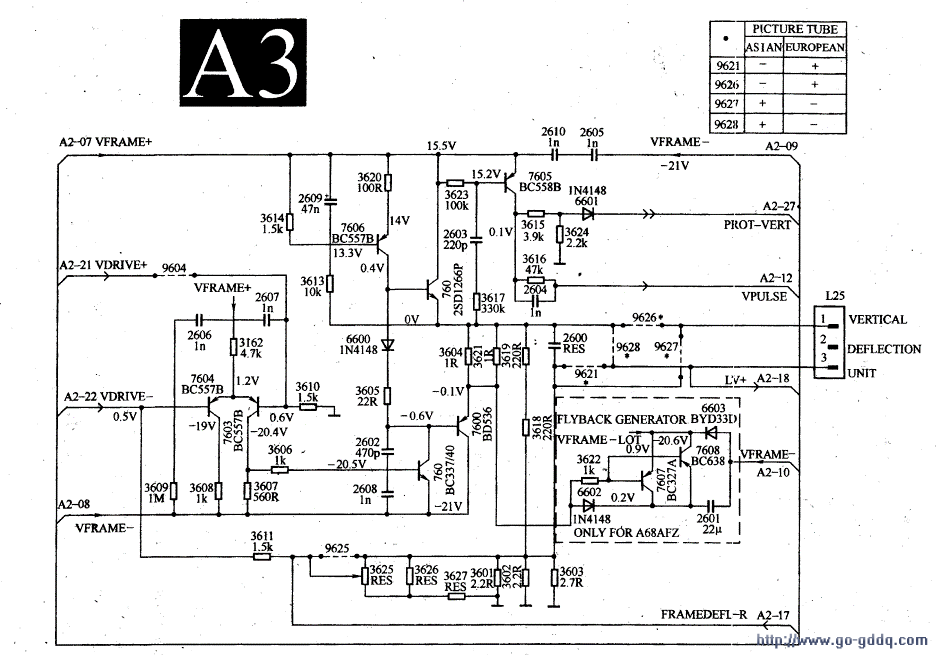

　　场输出电路在A3板，电路如下图所示。场输出级采用OCL电路，由行输出电路提供的VFRAME+（+15V）和VFRAME-（-21V）供电。输出端直流电压为零，因此输出端不需要耦合电容。场输出级的主要任务是向场偏转线圈提供线性良好的锯齿波电流。调整锯齿波电压的幅度就可以调整图像的高度。调整相位，图像将向上或向下移动。对于场线性的调整，可通过调整锯齿波的形状来实现。这些调整都是通过I2C总线在维修调整状态中进行的。

　　3.场扫描保护电路
　　
　　场扫描保护不是通过控制电源进入待机状态而是通过将TDA8366切换到待机状态来实现的。

　　在场输出电路正常工作时，位于场输出电路中的晶体管7605在每一场逆程期间都将输出场保护脉冲VERT-PROT，并加到TDA8366的（39）脚。另外，场保护脉冲还在电阻3616上产生一个脉冲VPULS，此脉冲送到CPU电路，用于屏幕显示的同步信号。

　　如果因场输出电路故障导致场保护脉冲丢失，则TDA8366将进入待机状态，并切断以下信号输出：（38）脚输出的行激励脉冲HDRIVE;（44）和（45）脚输出的场激励脉冲VDRIVE+、VDRIVE-;（17）～（19）脚输出的RGB信号。

　　由于TDA8366进入待机状态后，行输出电路停止工作。使开关电源处于欠载状态，所以此时可听到欠载保护的“打嗝”声，“打嗝”周期约为2秒。
